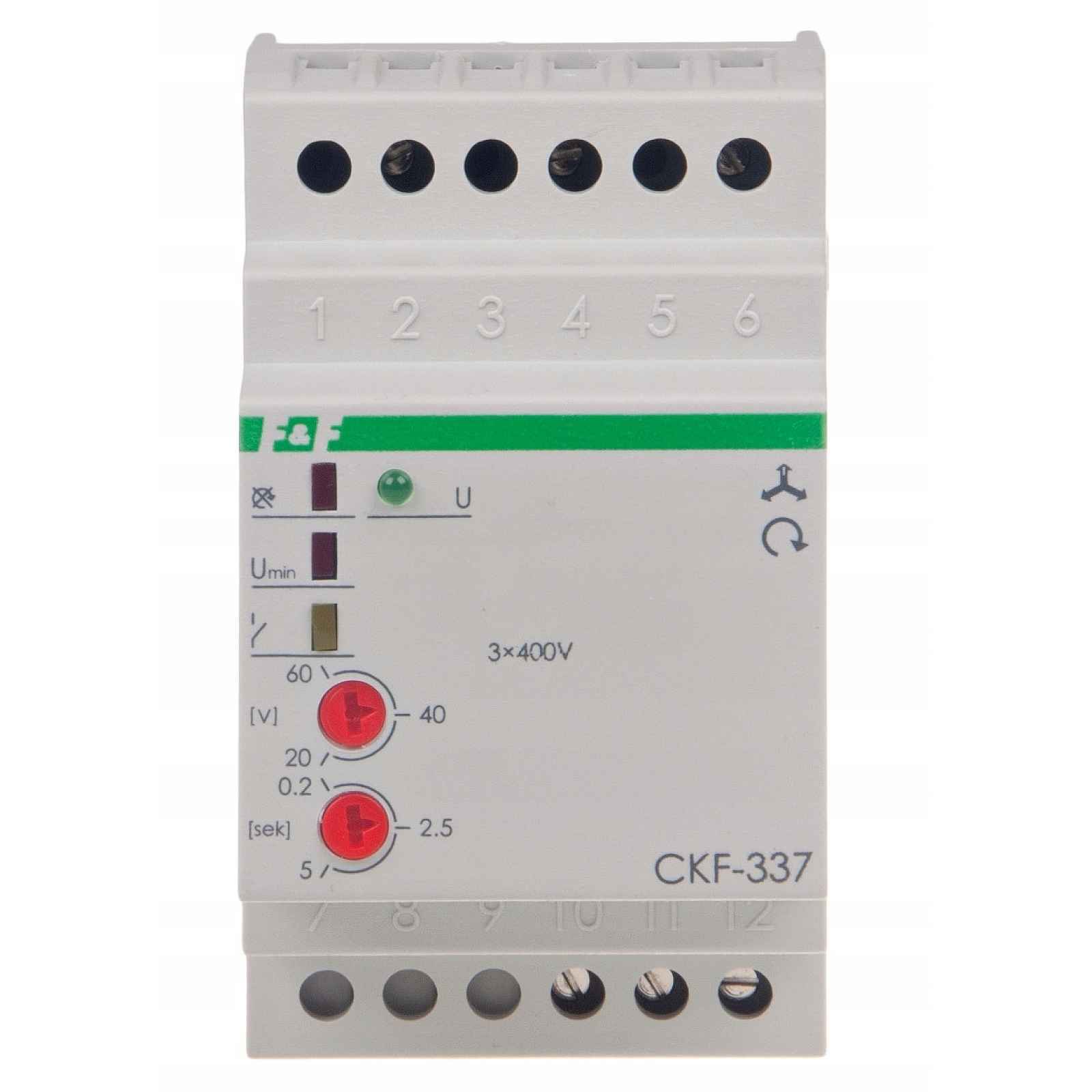

Snímač pořadí a zániku fáze CKF-337

Snímač pořadí a zániku fáze CKF-337BEZ NEUTRÁLNÍHO KABELU. Kontakt 1P. Chrání před symetrickým a asymetrickým poklesem napětí. Určení Snímač fázového výpadku je určen k ochraně elektromotoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích, symetrického poklesu napětí ve třech fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru, a k ochraně směru otáčení v případě změny pořadí fází před senzorem. Akce: Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad nastaveným prahem způsobí vypnutí motoru. Vypnutí motoru nastane také v případě symetrického poklesu mezifázového napětí ve všech třech fázích pod 320 V. K vypnutí dojde se zpožděním 4 sekundy, což zabraňuje odpojení motoru při náhodném, dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při poklesu asymetrie o 5 V pod nastavenou prahovou hodnotu (ti. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je nastartování motoru nemožné. V případě změny pořadí fází před senzorem, která způsobuje nežádoucí změnu směru otáčení motoru, senzor neumožní nastartování motoru. Opětovné zapnutí je možné po návratu správného pořadí fází. Technické údaje: napájení 3×400V separovaný kontakt 1P proud zatížení < 10 A Asymetrie provozního napětí 20÷50 V~ mezifázové provozní napětí < 320 V~ napěťová hystereze 5V~ zpoždění vypnutí 4 sekundy LED signalizace napájení zelená signalizace správnosti parametrů LED žlutá červená LED signalizace symetrického poklesu napětí LED červená signalizace nesprávného pořadí fází příkon 1,6 W pracovní teplota – 25÷40°C přípojka šroubové svorky 2,5 mm² rozměry 3 modulů (52,5 mm) montáž na 35 mm lištu
