Snímač atrofie a asymetrie fáze 3 fáze třífázový 8A CZF-331 F&f

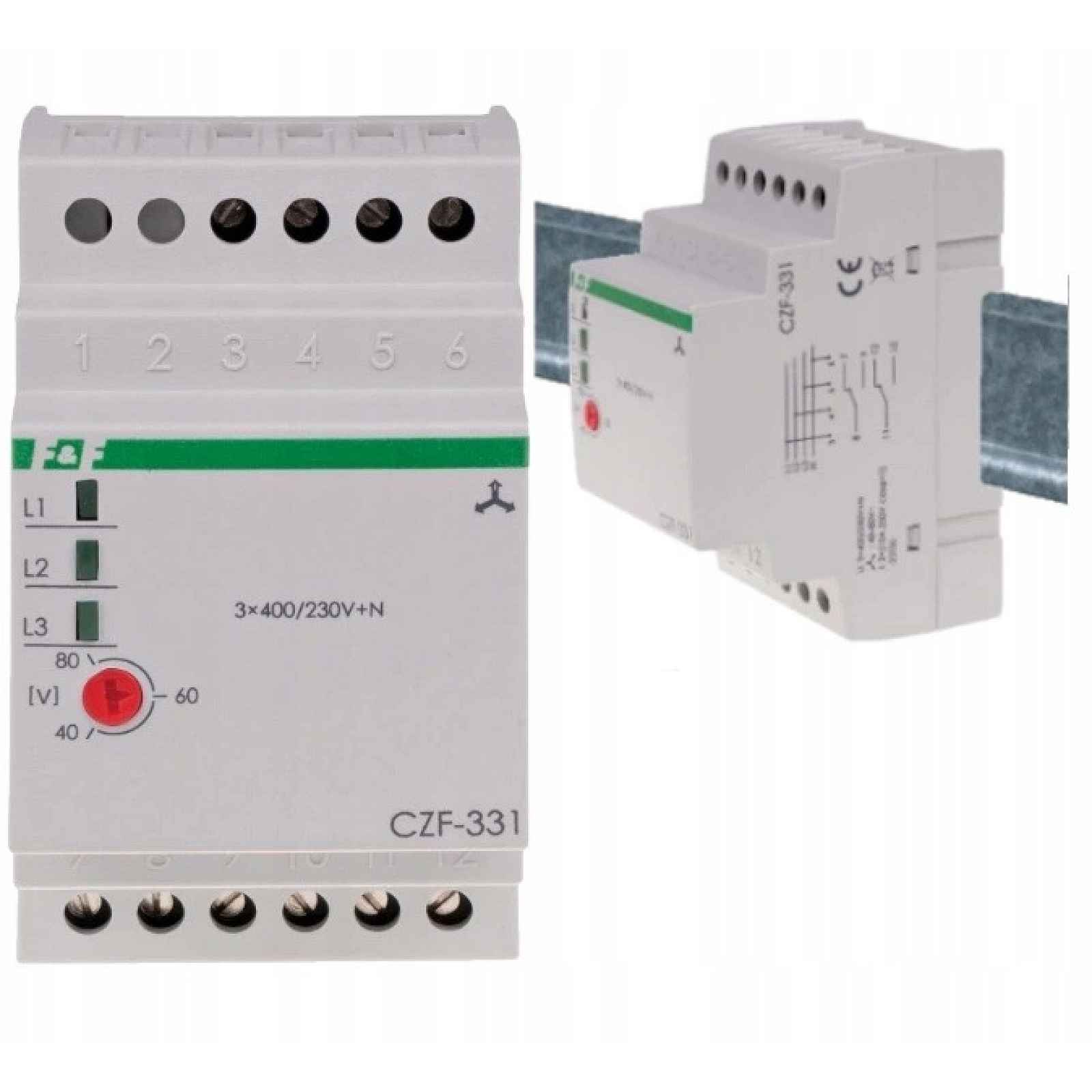

Snímač atrofie a asymetrie, třífázovýF&F CZF-331✔ Snímač zániku se dvěma oddělenými kontakty✔ Snímač fázového výpadku CZF-331 je určen k ochraně elektromotoru napájeného z třífázové sítě v případě výpadku napětí v alespoň jedné fázi nebo asymetrie napětí mezi fázemi, hrozící zničením motoru.✔ Napájecí napětí: 3 × 400 V + N✔ Montáž na lištu TH35Sada obsahuje:1 ks Snímač atrofie a asymetrie třífázový CZF-331Návod k použití❌ Šírka TH35 není součástí balení.Akce➡ Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru.➡ Vypnutí nastane s zpožděním 4 s, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí.➡ Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (tj. o hodnotu napěťové hystereze).➡ Při výše uvedených anomáliích je kontakt relé odpojen a nastartování motoru není možné.POZOR!❗ Použití dvou přepínacích kontaktů relé umožňuje připojení dalšího zařízení nebo řízeného systému a systému vizuální nebo zvukové signalizace informující o provozu relé, tj. vypnutí motoru. ❗MontážZkontrolujte správnou funkci motoru.Odpojte napájení.Upevněte senzor na kolejnici v rozvodné skříni.Připojte napájení podle schématu.Kontakty senzoru (svorky 8-9 nebo 11-10) zapněte sériově do obvodu cívky stykače, který zapíná přijímač.Nastavte knoflíkem hodnotu prahu provozuTechnické údajeNapájecí napětí: 3 × 400 V + NSpolupráce s generátory: NEKontrola zániku / asymetrie fází: ANOKontrola pořadí fází:NEKontrola kontaktů stykačů: NEVýkonný prvek: 2 × reléMaximální zatěžovací proud: 2 × 8 AKonfigurace kontaktů: 2 × NO/NCSeparace kontaktu: ANOAsymetrie provozního napětí: 40÷80 VHystereze napětí: 5 VZpoždění vypnutí: 4 sKontrola napájení: 3 × LED zelenáPřipojení: šroubové svorky 4,0 mm²Utahovací moment: 0,5 NmPříkon: 1,2 WPracovní teplota: -25÷40°CRozměry: 3 moduly (52,5 mm)Montáž: na 35 mm lištuStupeň ochrany: IP20TrueRMS: NEO výrobci F&FSpolečnost F&F byla založena v roce 1992. Vyrostla z obchodní a servisní společnosti působící v elektronickém průmyslu.Zkušenosti majitelů z oblasti elektroniky a elektrotechniky umožnily vytvořit společnost s výrobním profilem, nabízející elektronická ovládací zařízení pro domácí i průmyslovou automatizaci.V současné době spolupráce výzkumného a vývojového oddělení společnosti s vědeckým prostředím a zákazníky vede k dynamickému rozvoji nabídky a umožňuje vytvářet řešení se stále vyšším stupněm technologického pokroku, jak je příkladem inteligentních systémů domu F&Home a telemetrických systémů.F&F je v Polsku známá v Polsku a výrobky pod ní vyráběné míří také na trhy Ukrajiny, Běloruska, Litvy, Lotyšska, České republiky, Slovenska, Maďarska, Rumunska, Srbska, Německa, Řecka, Irska, Švédska, Norska, Portugalska, Chile a Spojených států.Devizou společnosti je vytváření inovativních řešení pro partnery.
