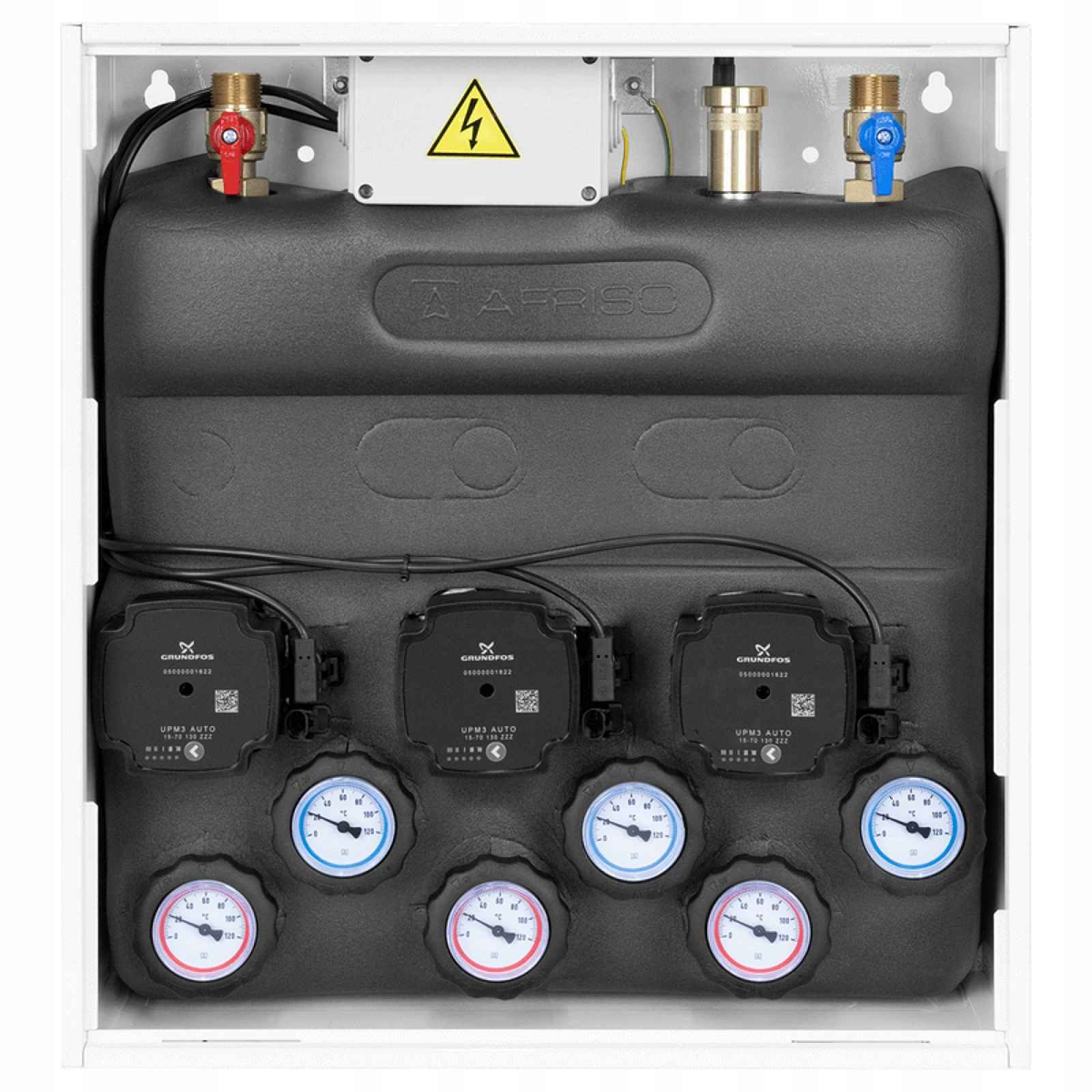

Směšovací Sada Ve Skříňce Pro Kotel Primobox AZB300 Afriso, 3 Topné Okruhy

Směšovací sada PrimoBox AZB 300 se spojkou ve skříni pro tři topné okruhy1. okruh – bez míchání, přímý oběh2. okruh – bez míchání, přímý okruh3. okruh – bez míchání, přímý oběhmaximální tlak: 4,5 barpřípojky na straně kotle: G¾"přípojky na straně instalace: GW G¾"maximální teplota média: 95 °CTermostatický ventil: neotočný ventil: neAplikacePoužívá se v uzavřených topných instalacích.Montuje se na stěnu nebo do zdi v blízkosti zdroje tepla.Vytváří 3 topné okruhy na základě vestavěného rozdělovače s hydraulickou spojkou.Zaručuje správný průtok média a na sobě nezávislý provoz jednotlivých okruhů.Minimalizuje vliv oběhových čerpadel na zdroj tepla.Volitelně jej lze propojit s separační sadou PrimoBox AHB a vytvořit topný sloupec spojující 2 zdroje tepla.PopisPrefabrikované řešení připravené k přímé montáži na nebo do zdi je uzavřeno v estetické skříňce.Vybaveno čerpadly Grundfos UPm³.Nahrazuje složité instalace s spojkami a rozdělovači – 80 % kotelny v jedné skříni.Organizuje a zjednodušuje celou instalaci.Ověřeno a testováno z hlediska těsnosti, hydraulického i elektrického.Dodávkové prvkyMontážní kolíkyTECHNICKÉ ÚDAJERozměry: 450 x 500 x 160 mm (šířka). x výška x hl. )Oběhová čerpadla: Grundfos UPM 3 AUTO 15-70 130 mmVodní kapacita hydraulické spojky: 1,5 lTlak: Pmax 4,5 barPřipojení zdroje tepla: G3/4“Připojení jednotlivých zón: GW G3/4“Nominální napětí: 230 V AC ± 10%, 50 HzPříkon: max 52 WKoncentrace glykolu: max 30%Výkon instalace: max 35 kWV kovové skříni najdeme mimo jiné: rozdělovač s hydraulickou spojkou (1), uzavírací ventily s teploměry (2), oběhová čerpadla Grundfos UPM3 AUTO 15-70 130 mm (3), automatický odvzdušňovač (4), nezbytné trubky, kabeláž čerpadel a pohonů (pokud existují) a tepelnou izolaci (5).
