Směšovací Sada Čerpací Skupina Pro Rozdělovač Afriso Btu Grundfos UMP3

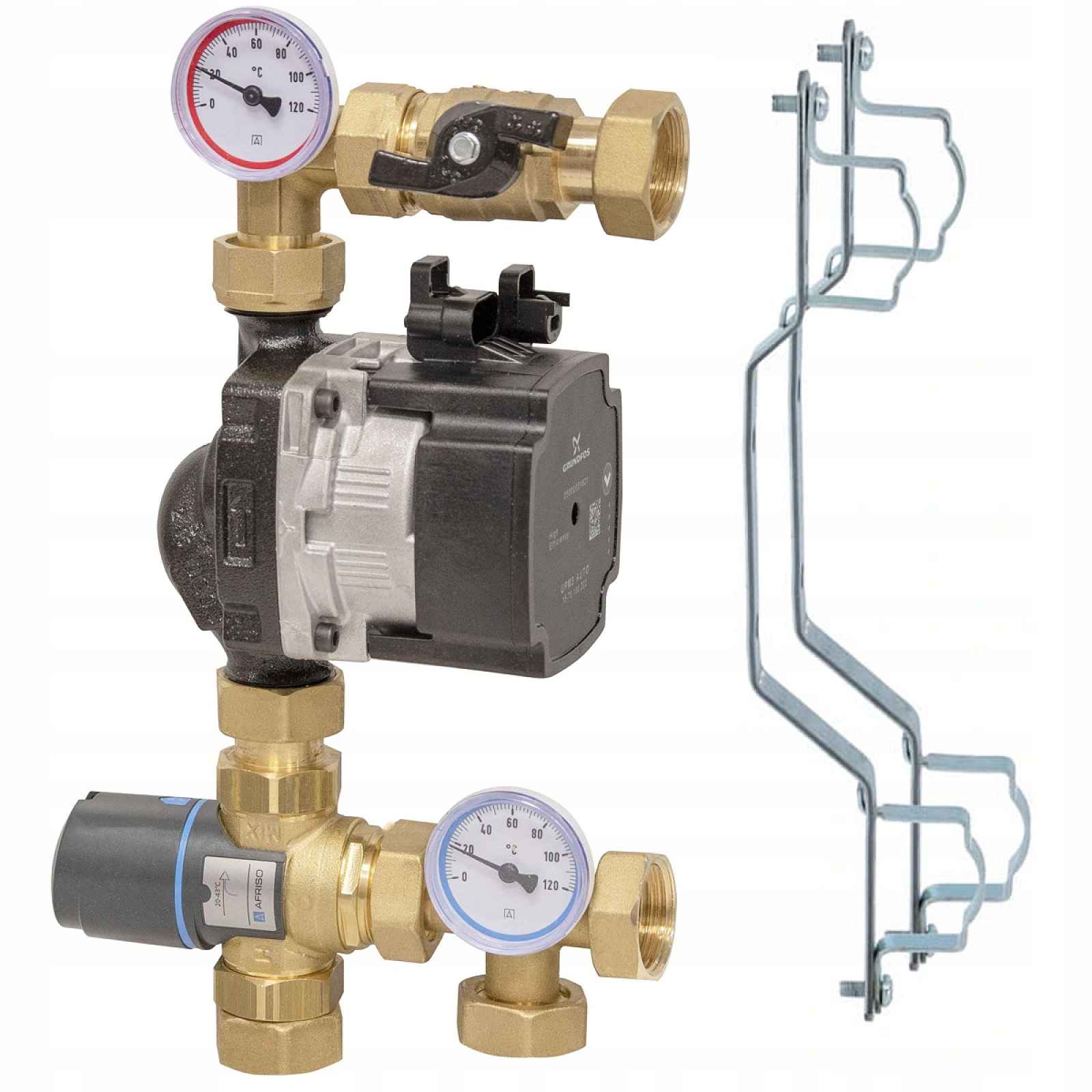

Směšovací modul BTU 501 pro podlahové vytápění s ATM ventilem, čerpadlo Grundfos UPM3 AutoAPLIKACEPoužívá se v topných zařízeních.Montuje se mezi zdroj tepla a rozdělovač rovinného vytápění ve skříni rozdělovače.Připraví faktor správné teploty a vytlačí ho do topných smyček rozdělovače.POPISVybaven termostatickým směšovacím ventilem ATM 561. Ventil udržuje teplotu napájení nastavenou na knoflíku v rozmezí 20-43 °C.Oběhové čerpadlo Grundfos UMP3 Auto.Teploměry na napájení a návratu z rodidla kontrolují teplotu média.Uzavírací ventil umožňuje odříznout oběhové čerpadlo od napájecího nosníku rozdělovače.TECHNICKÉ ÚDAJEoběhové čerpadlo pro ústřední vytápění energeticky úsporné elektronické od GRUNDFOS UPM3 AUTO napájecím kabelem.maximální tlak 5 barmaximální teplota 90°Cpřipojení matice G1"kvs ventilu ATM 2,5 m³/hrozteč přípojek pro rozdělovač 220 mmnapájení 230 V ACSOUČÁSTÍ BALENÍDva věšáky s roztečí 220 mm pro mosazné rozdělovače s průřezem nosníku C7.Dva připojovací mosazné nyple 1"Sada těsnění.Technické údaje čerpadla:Přípustná teplota kapaliny: minimální 0*C, maximální + 95*CMaximální přípustná okolní teplota: + 70*CPříkon: 5W-52WMaximální pracovní tlak: 10 barNapájení: 230VSíťová frekvence: 50/60HzStupeň krytí: IP44Montážní délka: 130mmVýška zdvihu: 7mČerpadlo UPM3 AUTO je energeticky úsporné čerpadlo malých rozměrů, s vlastnostmi přizpůsobenými pro provoz v systémech rovinného vytápění. Nejmenší čerpadlo v nabídce společnosti GRUNDFOS®, vylepšený model čerpadla alpha 2L.Špičkové čerpadlo UPM3 AUTO od GRUNDFOS® má 4 typy rychlostí. Rozhraní čerpadla je navrženo tak, aby jeho použití bylo snadné a srozumitelné. Toto čerpadlo se ovládá interně (samořídící) pomocí tří možností ovládání. Uživatelské rozhraní má jedno tlačítko, jednu červenou/zelenou signalizační diodu a čtyři žluté signalizační diody.
