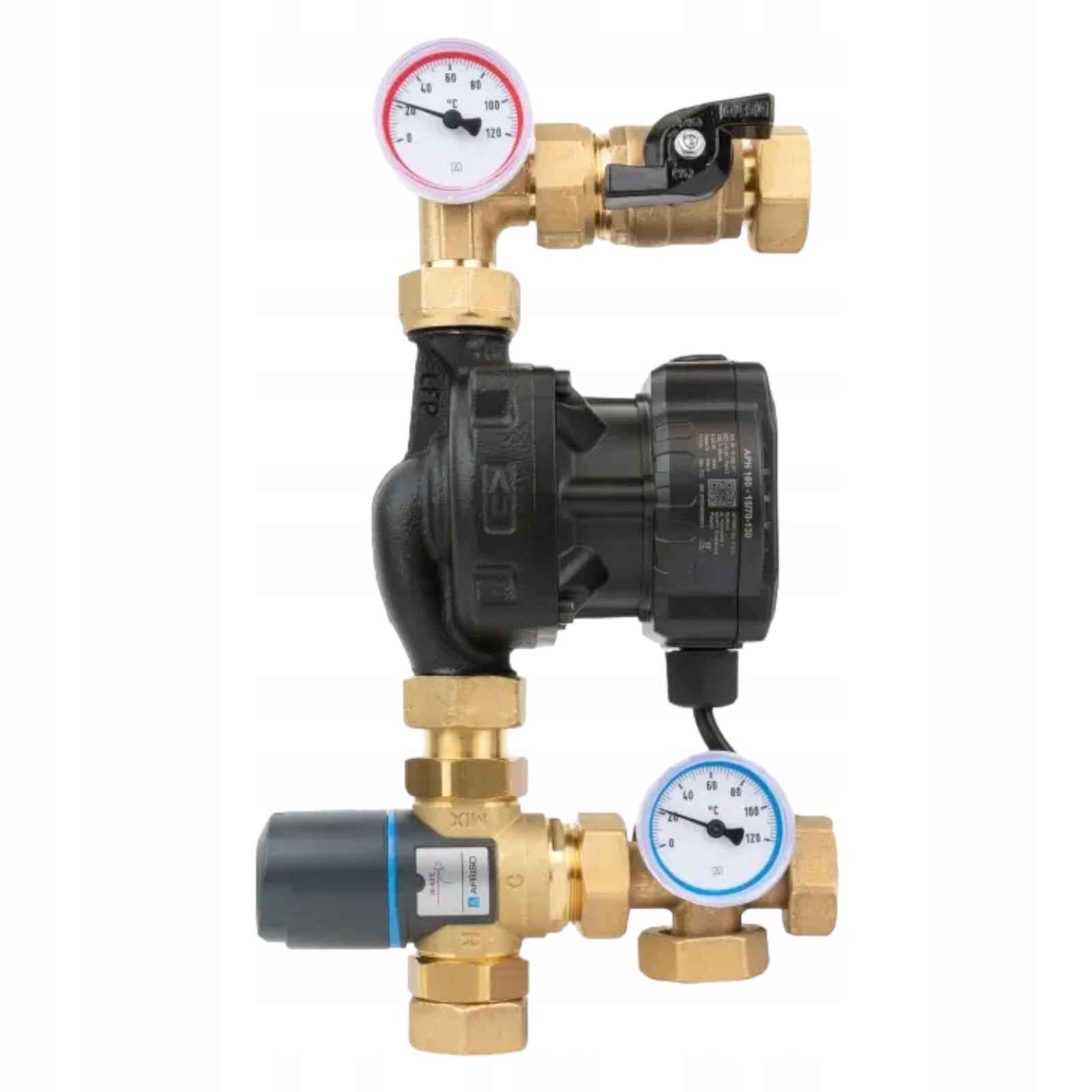

Směšovací modul Afriso Btu 501 Ap

Směšovací modul BTU 501 AP pro podlahové vytápění s ventilem ATM 561, čerpadlo AFRISO APH 160PoužitíPoužívá se v topných instalacích.Montuje se mezi zdroj tepla a rozdělovač rovinného vytápění v rozvaděči.Připravuje činidlo o správné teplotě a lisuje ho do topných smyček rozdělovače.PopisVybaven termostatickým směšovacím ventilem ATM 561. Ventil udržuje teplotu napájení nastavenou na knoflíku v rozmezí 20÷43 °C.Oběhové čerpadlo AFRISO APH 160.Teploměry na napájení a návratu z rozdělovače kontrolují teplotu média.Uzavírací ventil umožňuje odpojení oběhového čerpadla od napájecího nosníku rozdělovače.Dodávkové prvkyDva věšáky s roztečí 220 mm pro mosazné rozdělovače s průřezem nosníku C7.Sada těsněníTechnické údajePřipojení na straně zdroje – matice G1"Přípojky k rozdělovači – matice G1"Rozteč přípojek k rozdělovači 220 mmTermostatický ventil ATMRozsah regulace teploty média20 ÷ 43 °COběhové čerpadloAFRISO APH 160 15-7/130 mmTlak média max. 5 barůTeplota médiamax 90°CMédiumvoda, směs vody a glykolu o maximální koncentraci 50 %
