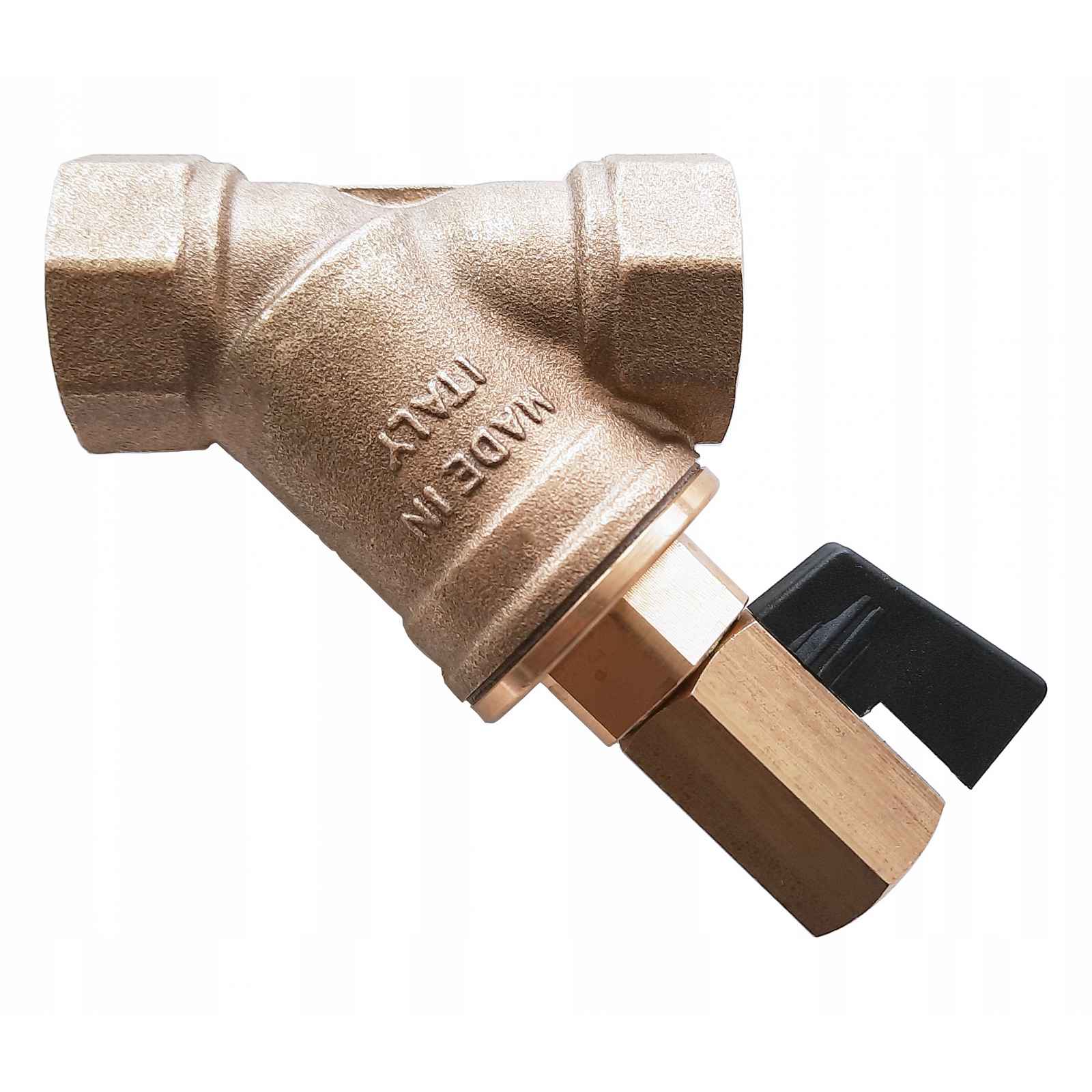

Šikmý vodní filtr s neodymovým magnetem 5/4" (1"1/4)

Mosazný filtrační sediment s vestavěným magnetem (POWERMAG DRAIN) 1 1/4'' (5/4")s vypouštěcím ventilemVyrobeno v Itálii pro polské společnost TOP-THERMKatalogové číslo: R1020S07Filtr je standardně vybaven opakovaně použitelnou síťovou vložkou z z nerezové oceli (650 µ m).Vypouštěcí ventil umožňuje vypouštění mechanických nečistot shromážděných uvnitř filtrační sítě a části magnetických nečistot shromážděných na bajonetu magnetu. Tento úkon spočívá v vyprázdnění vody nahromaděné ve filtrační komoře společně s nečistotami nahromaděnými tam, a to uzavřením uzavíracího ventilu za filtrem a následným otevřením vypouštěcího ventilu. Silný proud vody vyplaví komoru šikmého filtru.Filtr s magnetem POWETMAG DRAIN zajišťuje účinné odstraňování nečistot (zejména obsahujících písek a rez, přítomných v topném systému) díky dvojímu účinku:neodymový magnet, jehož magnetické pole přitahuje feromagnetické částice – již od 2 mikronůfiltrační filtr, jehož filtrační síť zachycuje pevné částice od velikosti 650 mikronůZařízení instalované na zpětném okruhu topného systému chrání kotel před nečistotami, které mohou způsobit poruchu nebo poškození oběhového čerpadla nebo výměníku tepla.TECHNICKÉ ÚDAJE:Rozměry: uvedeny v legendě k schématuPrůměr závitu: 1 1/4" GWPracovní teplota: od -10 °C do +80 °C (tělo 150 °C)Maximální tlak: 20 barMateriál těla: mosaz (CW617N)Materiál vložky: nerezová ocel (AISI 304), mikron vložky: 650, vzdálenost mezi oky filtru: 1,5 mmMagnet: síla 12 000 GaussůVypouštěcí ventil: mosaz – pracuje na vodě a glykolu (maximální koncentrace glykolu 30 %)Průměr závitu vypouštěcího ventilu – z obou stran: 1/4" GWMateriál těsnění: fíbrLEGENDA SCHÉMATU:1 - Korpus (mosaz CW617N)2 - Kryt tělesa (mosaz CW614N)3 – Sedimentační filtr (Nerezová ocel AISI304)4 – Magnet magnet (NeFeB REN35H)5 - Vypouštěcí ventil (mosaz + různé)6 - Těsnění FíbrA - 96 mmB - 115mmC - 108 mmSW2 – 48 mmAKCE:Šikmý filtr s neodymovým magnetem a výpustí má za úkol provádět dvojitou filtraci topného média v systému ústředního vytápění. Osadníkový filtr o hustotě 650 mikronů zachycuje mechanické nečistoty (písek, měď, hliník, biologický sediment) a ukládá je na filtrační mřížku, což zabraňuje jejich dalšímu oběhu v instalaci. Uvnitř sítě je po celé její délce umístěn magnet integrovaný do vypouštěcího ventilu umístěného na víku filtru. Magnet zachycuje drobné feromagnetické částice (především železo), které se usazují na bajonetu magnetu a jsou přitahovány magnetickým polem vytvořeným magnet.POWERMAG DRAIN by měl být namontován na místě standardního filtru pro instalaci C.O., takže to nevytváří náklady na montáž dalšího zařízení a šetří místo v instalaci.Šikmý filtr s neodymovým magnetem zabrání vniknutí mechanických nečistot a feromagnetických částic cirkulujících v systému ústředního vytápění do zařízení namontovaných v tomto systému. Zvláště důležitá je ochrana oběhového čerpadla v kotli a deskového výměníku tepla. Aby filtr mohl plnit svou funkci, měl by být umístěn před kotlem na návratu faktoru z ústředního topení.Taková ochrana zajišťuje dlouhou životnost zařízení a splňuje záruční podmínky výrobců kotlů na komponenty, zejména kotlové oběhové čerpadla. Vypouštěcí ventil integrovaný do těla filtru umožňuje proplachování sedimentační sítě za účelem odstranění mechanických nečistot a částí magnetických nečistot bez nutnosti odšroubování krytu filtru.VÝHODY ZAŘÍZENÍ:Kompaktní (velikost šikmého filtru)Pro montáž do každé instalaceMožnost montáže na místo standardního filtru instalace C.O.Dvojí účinek filtrace způsobuje úplné odstranění nečistot:Silný magnet (12 000 Gaussů) přitahuje feromagnetické nečistotyFiltrační usazeninový zadržuje mechanické nečistoty až do velikosti 650 μ mChrání zařízení v instalaci, zejména čerpadla a výměníky, a prodlužuje tak životnost kotle,Zlepšuje účinnost instalace a snižuje energetické ztrátyRychlá a snadná údržba (oplachování pomocí vypouštěcího ventilu)Určeno pro domácí i větší instalace
