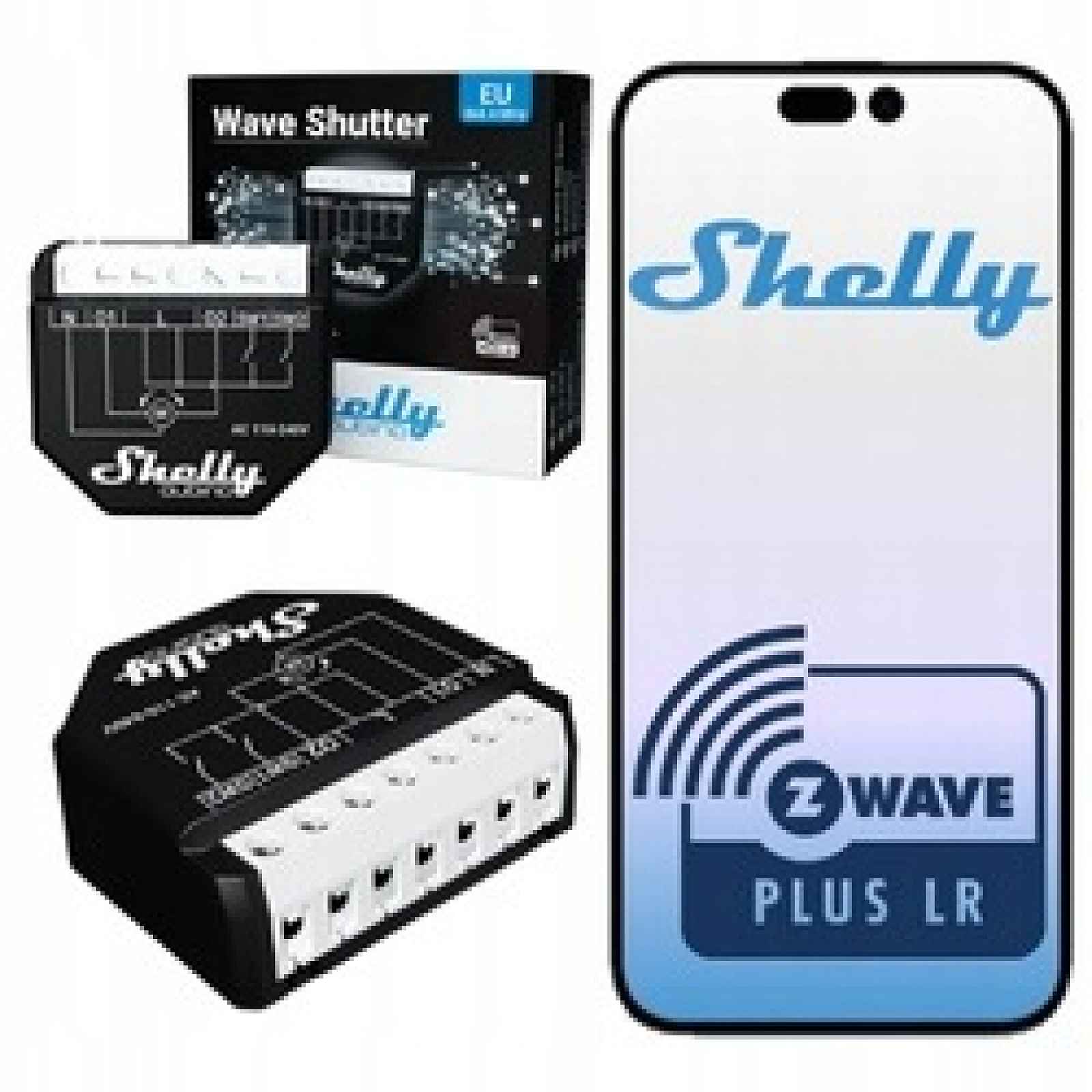

Shelly Wave Shutter Lr ovladač rolet a žaluzií Z-Wave s dlouhým rozsahem

Pokud chcete využívat větší dosah Long Range, ujistěte se, že vaše ústředna tuto technologii také podporuje.Nejdůležitější informace: Vyžaduje se centrála / brána Z-Wave – pro ovládání přes systém smart home zařízení nefunguje samostatně Ovládání žaluzií, žaluzií (venetian), markýz a dalších AC motorů nahoru/dolů Komunikace Z-Wave Plus (868,4 MHz) nebo Z-Wave Long Range (864 MHz) – režim Long Range vyžaduje ústřednu, která jej podporuje Možnost práce v režimu Shutter a Venetian s nastavitelným sklonem lamel Vestavěnéměření spotřeby energie (W) a spotřeby energie (kWh) připojeného pohonu Kalibrace koncových poloh umožňující nastavení polohy krytu Místní ovládání pomocí tlačítek nebo přepínačů připojených ke vstupům SW1 / SW2 Podpora monostabilních tlačítek a bistabilních spínačů Ochrana proti přetížení a přehřátí Funkce Z-Wave Repeater v režimu Z-Wave Plus; v režimu dlouhého rozsahu modul nefunguje jako opakovač SmartStart, zabezpečení S2 a podpora aktualizací OTA Kompaktní rozměry 37 × 42 × 16 mm usnadňují montáž do krabice Napájení 110–240 V AC Rozměry a montáž Shelly Wave Shutter LR má rozměry 37 × 42 × 16 mm a je určen k montáži do instalační krabice, například za nástěnným tlačítkem rolety. Před nákupem je vhodné zkontrolovat, zda je v krabici dostatek místa pro modul a kabely. Ovladač je napájen napětím 110–240 V AC a vyžaduje připojení fázového vodiče L a neutrálníhoN. Spolupracuje s obousměrným AC motorem vybaveným mechanickými nebo elektronickými koncovými spínači. Vypínače je nutné správně nastavit před připojením modulu a zahájením kalibrace.Schéma připojení Shelly Wave Shutter LR se připojuje k obousměrnému AC motoru rolety nebo žaluzie. Svorky L a N slouží k napájení modulu a výstupy O1 a O2 ovládají pohyb motoru ve směru nahoru a dolů. Neutrální kabel motoru je nutné připojit podle schématu výrobce. K vstupům SW1 a SW2 lze připojit roletové tlačítko nebo nástěnný spínač. Díky tomu lze kryt ovládat lokálně i bez použití aplikace. Oba vstupy je třeba nakonfigurovat podle použitého typu tlačítek nebo přepínačů. Před spuštěním ovladače musí být koncové spínače motoru správně nastaveny. Připojení instalace 110–240 V AC musí být provedeno podle schématu a pokynů výrobce.Kalibrace koncových poloh Aby bylo možné nastavit roletu nebo žaluzie do zvolené polohy, je třeba po montáži provést kalibraci Shelly Wave Shutter LR. Modul pak měří dobu pohybu krytu v obou směrech a rozpoznává jeho koncové polohy. Po dokončení kalibrace lze ovládat polohu krytu a v režimu Venetian také nastavit sklon lamel. Před zahájením kalibrace je nutné správně nastavit mechanické nebo elektronické koncové spínače motoru. Během procedury se kryt bude automaticky zvedat a spouštět, proto by jeho pohyb neměl být blokován. Místní ovládání Shelly Wave Shutter LR umožňuje ovládat roletu nebo žaluzie pomocí tlačítek nebo nástěnných spínačů připojených ke vstupům SW1 a SW2. Díky tomu lze kryt zvedat, spouštět a zastavovat bez použití aplikace. Modul podporuje monostabilní tlačítka a bistabilní spínače. Při monostabilních tlačítkách krátké stisknutí spustí pohyb krytu a další ho zastaví. V případě žaluzií umožňuje podržení tlačítka regulovat sklon lamely. Způsob fungování vstupů je třeba v konfiguraci modulu přizpůsobit namontovanému příslušenství. Dálkové ovládání a integrace se systémem Z-Wave Po přidání Shelly Wave Shutter LR do centrály Z-Wave můžete ovládat roletu nebo žaluzie z aplikace svého systému smart home. Zvedněte, spusťte a zastavte kryt a po kalibraci jej nastavte do zvolené polohy. V případě žaluzií je k dispozici také regulace sklonu lamel, pokud ústředna tuto funkci podporuje. Modul může pracovat ve standardní síti Z-Wave Plus nebo v režimu Z-Wave Long Range. V prvním režimu může také zesilovat signál jiných Z-Wave zařízení. Režim Long Range zajišťuje větší dosah
