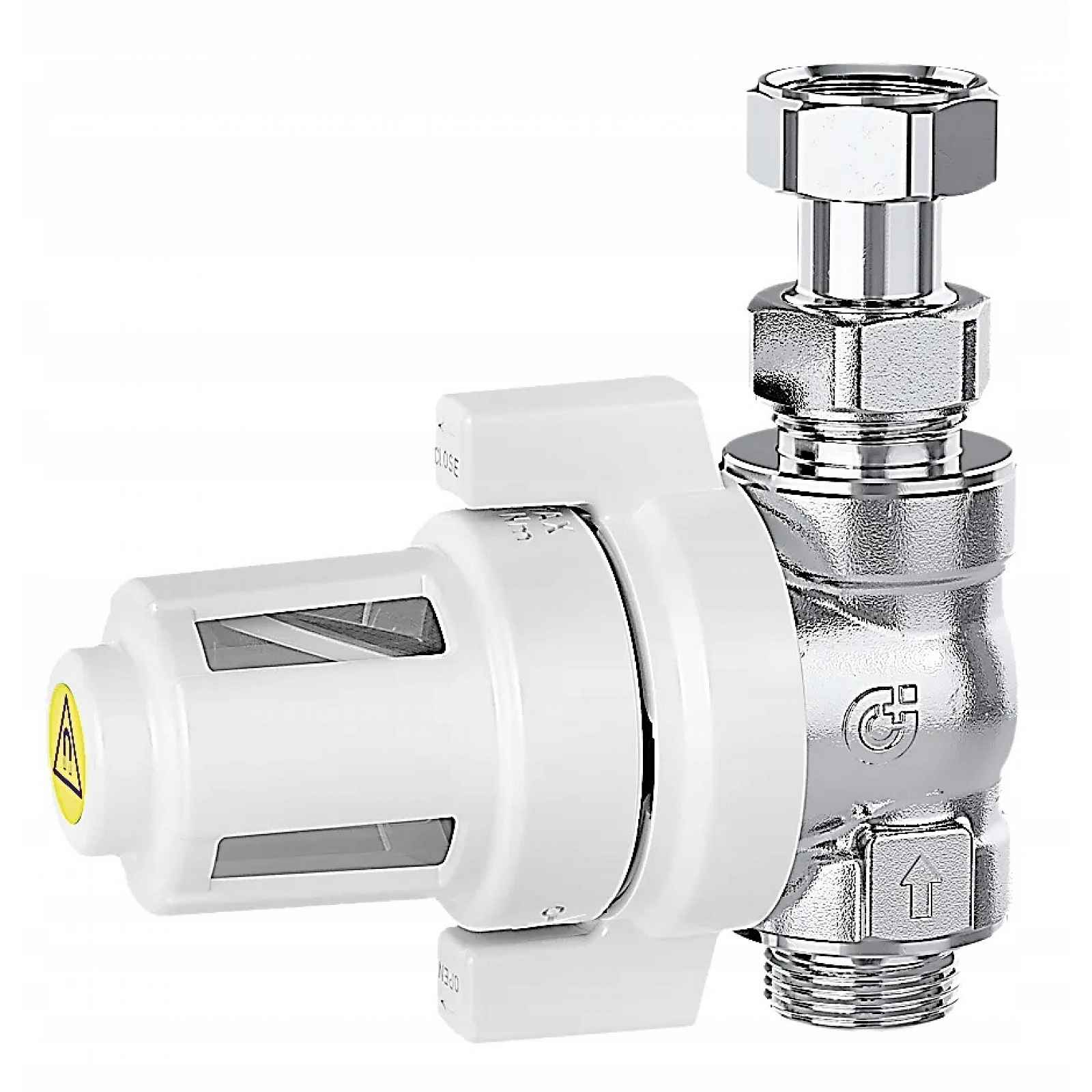

Separátor Magnetický filtr Caleffi 3/4" rovný Pod Kotel
Filtrační zařízení s magnetem pro montáž pod kamna (kotlem) – model Připojení 3/4"Produkt společnosti CALEFFIKatalogové číslo: 545910Caleffi 545910 XS je filtrační zařízení s magnetem pro montáž pod kotel díky použití filtrační vložky, neodymového magnetu a komory pro sběr mechanicky odděluje nečistoty nacházející se v instalační vodě. Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části. Toto nové zařízení na našem trhu funguje jako filtrační a separační zařízení pro nečistoty, včetně magnetických. Po použití vhodné spojky může zařízení představovat místo pro dávkování chemických prostředků určených k čištění a ochraně zařízení.Instalace: Zařízení musí být namontováno na zpětném potrubí ve směru průtoku uvedeném šipkou na těle ventilu. Zařízení v jednoduchém provedení s kódem 545910 může být namontováno na svislé nebo vodorovné trubce (pak s filtrační částí směřující dolů). Přiložená spojka s pohyblivou maticí usnadňuje připojení zařízení ke kotli například pomocí pružných vodičů. Uzavírací ventil byl navržen tak, aby uzavřel obě cesty ze strany kotle i ze strany instalace. Pozor! Neuzavírejte ventil silou v opačném směru.Princip fungování zařízení s magnetickou vložkou je založen na: mechanická filtrace díky použití speciální filtrační vložky oddělení feromagnetických částic pomocí neodymového magnetu separace větších nečistot díky použití komory s velkou kapacitou Díky speciální vnitřní konstrukci jsou nečistoty vysráženy z vody a shromažďovány v komoře. Magnet umístěný na cestě protékající vody účinně odděluje feromagnetické částice. Filtrační prvek s průměrem síťky 800 μ m zachytí zbývající nečistoty. Konstrukce filtru umožňuje zkontrolovat stupeň znečištění filtrační části. Díky tomuto řešení lze čištění provést v případě potřeby.Ostatní témata dobře ilustrují přiložené kresby a schémata.Technické specifikace: Materiály: Korpus: mosaz EN 12165 CW617N, niklovaný Spojky: mosaz EN 12165 CW617N, niklované Hydraulické těsnění: EPDM Kryt filtrační části: PA 12 Kryt: PA6G30 Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304) Kula: mosaz EN 12165 CW617N, chromovaná Kulová páka ventilu: PA66G30 Připojení: strana kotle: 3/4“ GZ ISO 228-1 strana instalace: 3/4“ GZ ISO 228-1 spojka s pohyblivou maticí (součástí balení): 3/4” GW 3/4” GW Údržba: Po zavření uzavíracího ventilu (pákou - proti směru ručiček hodinek) můžete odpojit část zodpovědnou za hromadění nečistot a vyčistit ji. Čištění může být provedeno pod tekoucí vodou.Provedení: Médium: voda, netoxické roztoky glykolu Maximální koncentrace glykolu: 30 % Maximální pracovní tlak: 3 bar Rozsah provozní teploty: 0÷90 °C Průměr síťky filtrační vložky: 800 μ m Magnetická indukce: 0.475 T Kv: 3,66 m3/h
