Separátor Magnetický filtr 3/4' magnetizér Ferdom

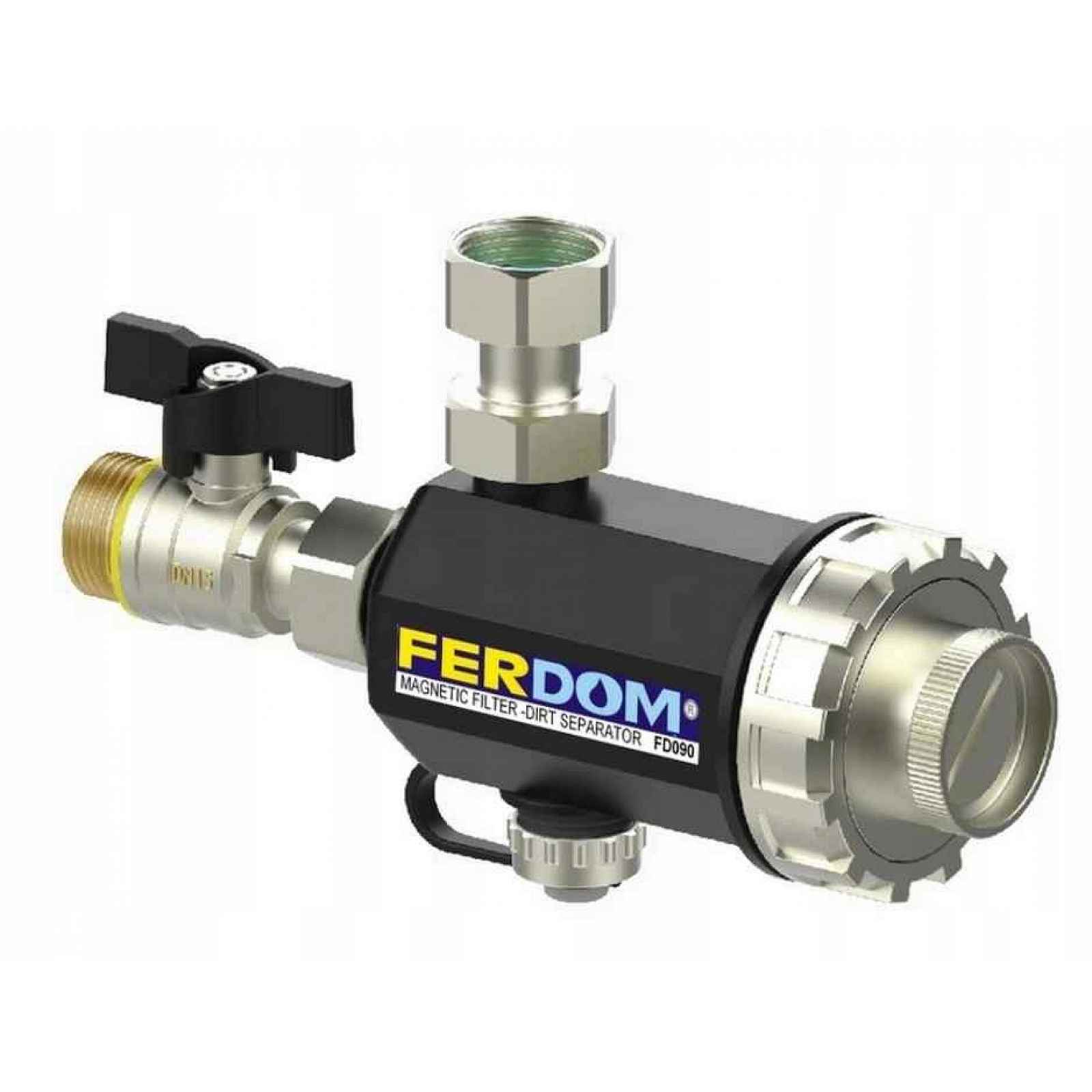

Magnetický separátorový filtr pro systémy C.O. se závěsným kotlem - 3/4"Produkt britské firmy FERDOMKatalogové číslo: FD090Doporučené použití pro domácí systémy C.O. se závěsným kotlem o výkonu do 24 kW – díky konstrukci, funkcím a rozměrům filtru.- Magnetické nečistoty jsou zachyceny silným magnet o síle 9 000 G s povrchem magnetu 40 cm2. Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů a snížit odvod tepla radiátorů.- Doporučené použití pro domácí systémy C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární instalace, HVAC.-Vodní přístupy nastavené pod úhlem 90 stupňů, typické uspořádání pro připojení závěsného kotle k instalaci C.O. Celkem 4 možnosti připojení filtru k instalaci – dvě pod úhlem 90 stupňů, dvě pod úhlem 180 stupňů.- Nemagnetické nečistoty jsou zachyceny účinným síťovým filtrem z nerezové oceli o velikosti 500 mikronů a plochy 60 cm2. Znečištění tohoto typu (minerální usazeniny) blokuje výměníky tepla, ucpává trubky a snižuje účinnost systému.Díky použití filtru FERMAG FD090 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů C.O. v současné době doporučuje montáž magnetického filtru společně s novým kotlem C.O.- Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku Filter Fluid FD678.Model s připojením 3/4" vnější závit – samotný výrobek.Součástí balení jsou prvky, které způsobují, že sada má přípojky:pro kotel 3/4" GW (přes šroubení)pro instalaci 3/4" GZ (přes ventil)Údaje o produktu: Pro instalace: domácích C.O., solárních, malých chladicích zařízení a klimatizace - Základní: zachycování feromagnetických nečistot - Dodatečné: zachycování jiných nečistot a kalůTechnické informace:Magnet: nominální výkon 9 000 Gs, plocha 40 cm2,Magnet: v vzduchotěsné mosazné komoře,Typ separátoru-osadníku: síťový filtr z nerezové oceli, mikronásada 500 mm, plocha 60 cm2,Maximální výkon systému C.O.: 20-24 kW,Materiál pouzdra: PA66G30 – polyamid s 30% skelného vlákna,Kovové prvky (dekl, pouzdro magnetu): niklovaná mosaz - CuZn42Pb3,Velikost (bez ventilů, šroubení, zátky): 80 mm / 130 mm,Součástí balení je: těleso (kryt s krytem), šroubení, ventil, zátka/odvzdušňovač, klíč na dekla,Hmotnost / s obalem: 700 gramů / 1000 gramů,Vodní přípojky / přípojky: všechny 3 přípojky vody 3/4" jsou vyměnitelné/vyměnitelné,Produkt může pracovat vodorovně nebo svisle,Možnosti připojení vody: 4 – na posledním schématu jsou vidět všechny,Rozsah provozní teploty: 0-90 °C,Maximální pracovní tlak: 3 bar,Médium: voda, roztoky glykolu,Maximální koncentrace glykolu v komedónu: 30%Místo montáže: na návratu zespodu kotle C.O.Montáž a obsluha:– Filtr by měl být namontován pod kotlem při návratu. Možné jsou 4 možnosti – schematicky zachycené na posledním obrázku. Důležité je, že v C a D bude fungovat pouze magnetická funkce, proto se doporučuje montáž v A a B.- Cyklický proces čištění filtru (minimálně jednou ročně) spočívá v:a) vypnutí kotle, uzavření ventilu filtru (na návratu) a ventilu na napájení kotle,c) vyjmutí magnetu z komory – magnetické usazeniny spadnou do pouzdra,d) odšroubování a vyjmutí dekla a pouzdra magnetu spolu s síťovým filtrem,e) důkladném umytí filtru a odstranění usazenin a usazenin,d) po dokončení čištění proveďte kroky v obráceném pořadí,f) Na závěr zkontrolujte těsnost víka a odvzdušněte filtr.Proč je třeba namontovat magnetický filtr:C.O. radiátory jsou obvykle vyrobeny z měkké oceli, která je vysoce náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu.Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi: jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost systému.Dodatečnou vestavěnou funkcí zařízení je separátor / separátor nečistot, které nejsou magnetické. Znečištění tohoto typu (tzv. kotlový kámen) blokuje výměníky tepla, vede
