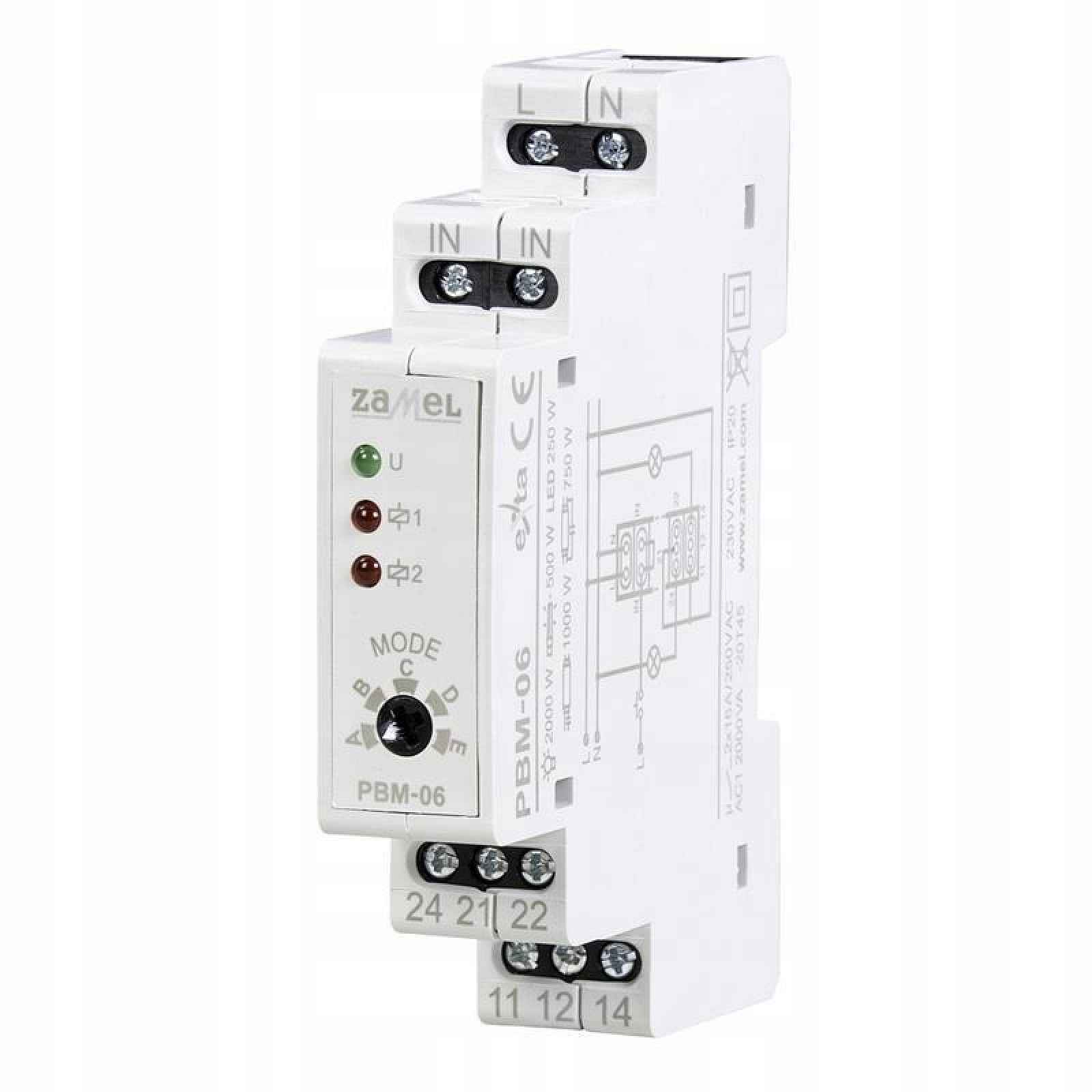

Sekvenční bistabilní relé 230V PBM-06 Zamel

Sekvenční bistabilní relé 230V PBM-06Bistabilní relé PBM-06 slouží k ovládání osvětlení nebo jakéhokoli jiného zařízení pomocí paralelně připojených jednopólových tlačítek. Relé má dva nezávislé výstupy zapínatelné podle zvolené sekvence impulsů objevujících se na vstupech IN. To umožňuje současné ovládání dvou obvodů / větví. K výběru sekvence (1 z 5) slouží potenciometr umístěný na předním panelu. Ovládacím impulsem může být pouze signál z linky „L“. Konstrukce spouštěcího vstupu umožňuje spolupráci s podsvícenými tlačítky (i s LED podsvícením). Souhrnný proud podsvícení vstupu do IN nesmí překročit 1,5 mA. Zařízení je přizpůsobeno pro montáž do rozvaděčů (kolejnice TH35). LED diody na předním panelu signalizují napájení (zelená dioda) a stav správného výstupu (2 x červená dioda). Vlastnosti: Ovládání osvětlení nebo jiných zařízení podle určité sekvence signalizace zapnutí napájení (1 x zelená LED) dvoužilová ovládací instalace výběr 1 z 5 režimů provozu (sekvence) pomocí potenciometru spouštění systému pouze z linie „L“ dva nezávislé reléové výstupy, beznapěťové 2 x NO/NC s zatížitelností 16 A stav výstupu signalizován LED diodou (2 x červená LED) možnost spolupráce s podsvícenými jednopólovými tlačítky montáž do rozvaděčů (kolejnice TH35) Symbol: PBM-06 Jmenovité napájecí napětí: 230 V AC Tolerance napájecího napětí: -15 ÷ +10% Jmenovitá frekvence: 50 Hz Nominální příkon: pohotovostní režim: 0,4 W 1 výstup: 0,7 W 2 přiložené výstupy: 1,1 W Optická signalizace napájecího napětí: zelená LED dioda Kontrolka stavu přijímače: 2x červená LED dioda Řídicí proud spouštěcího systému: 7,5 mA Parametry kontaktu relé: 2x NO/NC – 16 A / 250 VAC Počet připojovacích svorek: 10 Průřez připojovacích vodičů: 0,2 ÷ 2,50 mm² Průřez připojovacích vodičů: 1 mm² Pracovní teplota: -20 ÷ +45 °C Stupeň ochrany krytu: IP20 Třída ochrany: II Rozměry: 90 x 17,5 x 66 mm Hmotnost: 0,090 kg
