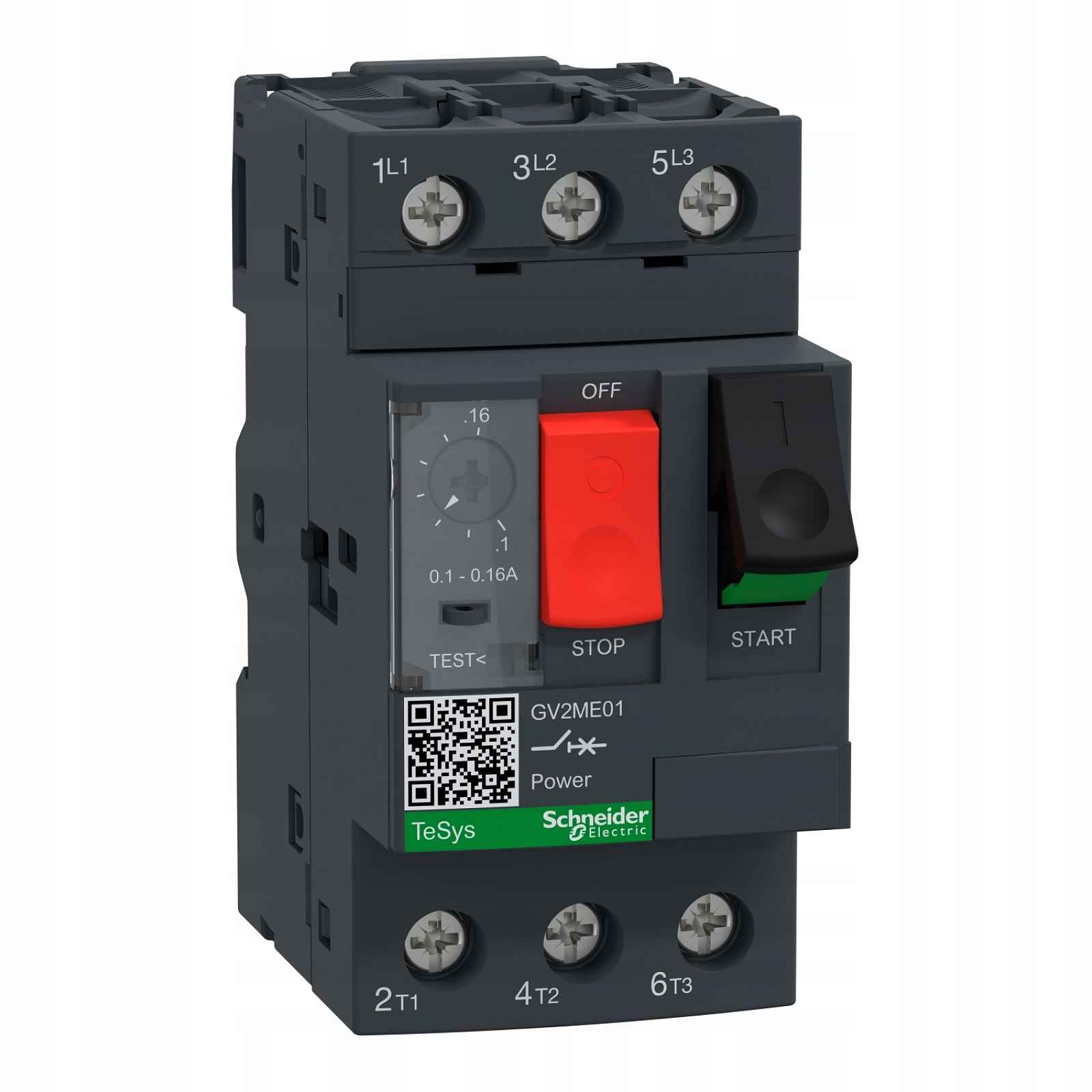

Schneider TeSys Motorový Spínač GV2ME01AP
Schneider Electric, Motorový spínač GV2ME s tlačítkovým pohonem I=0,1-0,16A PL skříňový zámek, GV2ME01APZákladní parametry:Řada produktů: TeSys Deca, TeSys DecaŘada produktů: TeSys GV2Zkrácený název zařízení: GV2MENázev produktu: TeSys GV2, TeSys DecaTyp výrobku nebo komponenty: Motor circuit… Celý popis ↓
Parametry
| Značka: | Schneider Electric |
Popis Schneider TeSys Motorový Spínač GV2ME01AP
breakerPoužití zařízení: Ochrana motoruTechnologie spouště: TermomagnetickáDoplňkové parametry:Popis pólů: 3PTyp sítě: Střídavý proud (AC)Kategorie použití: AC-3 podle IEC 60947-4-1Kategorie: A podle IEC 60947-2Síťová frekvence: 50 HzZpůsob upevnění: 35 mm symetrická lišta DIN, přišroubováno na panel (with adaptor plate)Poloha práce: V každé polozeVypínací schopnost: 100 kA Icu při 230/240 V AC 50 Hz dle IEC 60947-2, 100 kA Icu při 400/415 V AC 50 Hz dle IEC 60947-2, 100 kA Icu při 440 V AC 50…
Zobrazit celý popis
Hz dle IEC 60947-2, 100 kA Icu při 500 V AC 50 Hz dle IEC 60947-2, 100 kA Icu při 690 V AC 50 Hz dle IEC 60947-2[Ics] jmenovitá vypínací schopnost: 100 % při 230/240 V AC 50 Hz podle IEC 60947-2, 100 % při 400/415 V AC 50 Hz podle IEC 60947-2, 100 % při 440 V AC 50 Hz podle IEC 60947-2, 100 % při 500 V AC 50 Hz podle IEC 60947-2, 100 % při 690 V AC 50 Hz podle IEC 60947-2Typ ovládání: Tlačítko[In] jmenovitý proud: 0.16 ARozsah regulace tepelné ochrany: 0.1...0.16 AMagnetický spouštěcí proud: 1.5 A[Ue] jmenovité spínací napětí: 690 V střídavý proud (AC) 50 Hz podle IEC 60947-2Jmenovité izolační napětí [Ui]: 690 V střídavý proud (AC) 50 Hz podle IEC 60947-2Jmenovitý tepelný proud při konvekčním vzduchovém chlazení [Ith]: 0,16 A podle IEC 60947-4-1Jmenovité rázové napětí [Uimp]: 6 kV podle IEC 60947-2Ztráta výkonu na pól: 2.5 WMechanická odolnost: 100000 cyklůElektrická životnost: 100000 cyklů pro AC-3 při 440 VFrekvence připojení: < = 25 cyklů/hRežim provozu: nepřetržitý podle IEC 60947-4-1Připojení - svorky: Šroubové svorky 2 kabel (kabely) 1...6 mm² pevný, Šroubové svorky 2 kabel (kabely) 1.5...6 mm² pružný bez koncovky kabelu, Šroubové svorky 2 kabely (kabely) 1...4 mm² pružný s koncovkou kabeluUtahovací moment: 1.7 N.m pro šroubové svorkyIzolační funkce: Ano podle IEC 60947-1Citlivost na atrofii fáze: Ano podle IEC 60947-4-1Výška: 89 mmŠířka: 44,5 mmHloubka: 78,2 mmHmotnost výrobku: 0.26 kgPracovní prostředíNormy: UL 60947-4-1, EN/IEC 60947-4-2, CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1Certifikáty produktu: ATEX, KC, CSA, EAC, ULOchranný účinek: THStupeň krytí IP: IP20 podle IEC 60529Stupeň ochrany IK: IK04Okolní teplota pro provoz: -20...60 °COkolní teplota pro skladování: -40...80 °CPožární odolnost: 960 °C podle IEC 60695-2-1Pracovní výška (v metrech nad mořem): 2000 m
