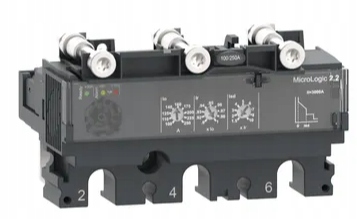

Schneider Elektronický spouštěč Micrologic2.2 pro NSX160 3P 160A ComPacT Nsx

HzCircuit breaker mounting mode: StacionárníDoplňkové parametry:Dlouhodobá regulace pick-up typu Ir (termální ochrana): nastavitelné 9 nastavení[Ir] dlouhá časová ochrana pick-up adjustment range: 63...160 ADlouhodobá ochrana proti přestavbě typu tr: Pevná hodnota[Tr] Dlouhá časová ochrana při regulování nákladu: 11 s v 7.2 x Ir, 16 s v 6 x Ir, 400 s v 1.5 x IrTepelná paměť: 20 minut před a po uvolněníKrátkodobá ochrana pick-up adjustment typ Isd: Regulovatelné 9 nastavení[Isd] Krátkodobá ochrana pick-up adjustment range: 1.5...10 x IrKrátkodobá ochrana proti přestavbě typu tsd: Pevná hodnotaInstantaneous protection pick-up adjustment typ Ii: Stacionární[Ii] instantaneous protection pick-up adjustment range: 2400 AZabezpečení proudovým diferenciálem: BezSelektivní zónové blokování ZSI: BezLokální signalizace: Připravenost k provozu: LED blesk (zelený), Přetížení: LED 105 % Ir (červený), Přetížení: LED 90 % Ir (oranžový)Pracovní prostředíNormy: EN/IEC 60947-2Třída ochrany před elektrickými nárazovými nárazy: třída IIStupeň znečištění: 3 podle IEC 60947-1Stupeň krytí IP: IP40 podle IEC 60529Okolní teplota pro provoz zařízení: -25...70 °COkolní teplota pro skladování: -50...85 °CC1632D160 je elektronický spouštěč Micrologic2.2 kompatibilní s 3-pólovými základnami vypínačů řady CompPacT do 160A.Spouštěč MicroLogic 2.2 poskytuje zabudovanou tepelnou a magnetickou ochranu.Bezpečnostní týmy Micrologic 2 lze používatv jističích Compact NSX100 až 630 s úrovněmivypínací schopnost B/F/H/N/S/L.Popis řady ComPacT NSXNová generace vypínačů a výkonových spínačů ComPacT NSX představuje osvědčená řešení v novém provedení. Vypínače NSX jsou kompaktní konstrukce, díky čemuž se zkracuje doba montáže zařízení. Výkonové spínače ComPacT NSX nabízejí velký výběr tepelných i elektronických bezpečnostních prvků. Navíc je lze vybavit integrovanými proudovými ochranami. Typickými využitími jsou zabezpečení v těžkém průmyslu, veřejných zařízeních nebo kancelářských budovách.Nová generace známých bezpečnostních prvkůComPacT NSX je kompaktní konstrukce s integrovanými proudovými ochranami. Díky novým řešením ušetříte čas a poznáte nové komunikační možnosti.Výhody řešení ComPacT NSXÚčinnostPrůhledná krytka usnadňuje identifikaci dalšího příslušenstvíNaskenujte QR kód pro snadný přístup k technické dokumentaciIntegrovaná proudová diferenciální ochrana a široká škála pomocného příslušenstvíSpolehlivostInovativní řešení zvyšující spolehlivost Průlomová technologie typu roto-active™ pomáhá prodloužit životnost zařízení. Na ComPacT NSX se můžete spolehnout i v těch nejnáročnějších podmínkách.SděleníNové bezdrátové pomocné kontakty signalizující osvobození. Toto řešení zkracuje dobu montáže.Nejdůležitější informaceMaximální spolehlivost napájeníPři vytváření nové generace vypínačů jsme si stanovili hlavní cíl zlepšení spolehlivosti napájení prostřednictvím:zajištění selektivity a kaskádovitosti s dalšími bezpečnostními prvky Schneider Electricmonitorování stavu zabezpečení a hlavních parametrů sítěodesílání alarmů a signalizace provozu pomocí nových pomocných kontaktůOchrana začíná prevencíComPacT NSX byl navržen s ohledem na ochranu před požárem prostřednictvím:použití integrované proudové ochranyumožnění preventivních prohlídekpoužití svorek EverlinkDůležité informace o ComPacT NSXRodina vypínačů ComPacT NSX byla navržena tak, aby optimalizovala úroveň zkratové odolnosti a množství místa pro montáž fotoaparátů. Tato řada je k dispozici ve dvou velikostech s
