Schneider Electric nadproudový vypínač Acti9 iC60N 4P 25A D A9F75425Schneider Electric nadproudový vypínač Acti9 iC60N 4P 25A D A9F75425

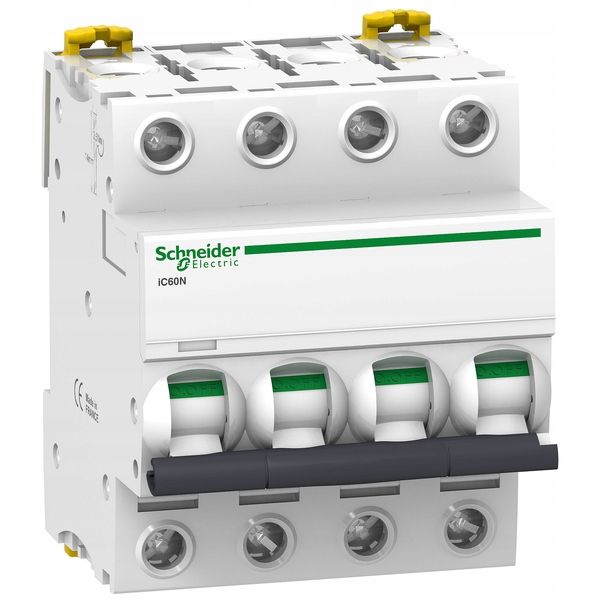

Nadproudový spínač Schneider Electric Acti9 iC60N
Schneider Electric Acti9 iC60N je nízkonapěťový nadproudový jistič (MCB) 4P se 4 chráněnými póly. Model má jmenovitý proud 25 A a spouštěcí charakteristiku D.
Jmenovitá zkratová spínací kapacita je 6000 A při 400 V AC podle IEC 60898-1. Podle IEC 60947-2 dosahuje 20 kA při 230 V a 10 kA při 400 V. Izolační napětí Ui je 500 V.
Vypínač lze namontovat na DIN lištu. Šířka zařízení je 72 mm a celkové rozměry jsou 72 × 85 × 78,5 mm. Stupeň krytí IP20 a krytí IP40. Provozní teplota se pohybuje v rozmezí od -35 °C do 70 °C.
řada: Acti9 iC60Npočet pólů: 4Ppočet chráněných pólů: 4jmenovitý proud: 25 Acharakteristika: Dnapětí: 400 Vfrekvence: 50 až 60 Hztřída omezení energie: 3
EAN: 3606480081125 | MPN: A9F75425 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 4P, 25 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 4Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480081125Balíček úrovně 2: 3606480081122Balíček úrovně 3: 3606480081123Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 4Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 25Napětí [V]: 400Charakteristika: DBieguny: 4Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
