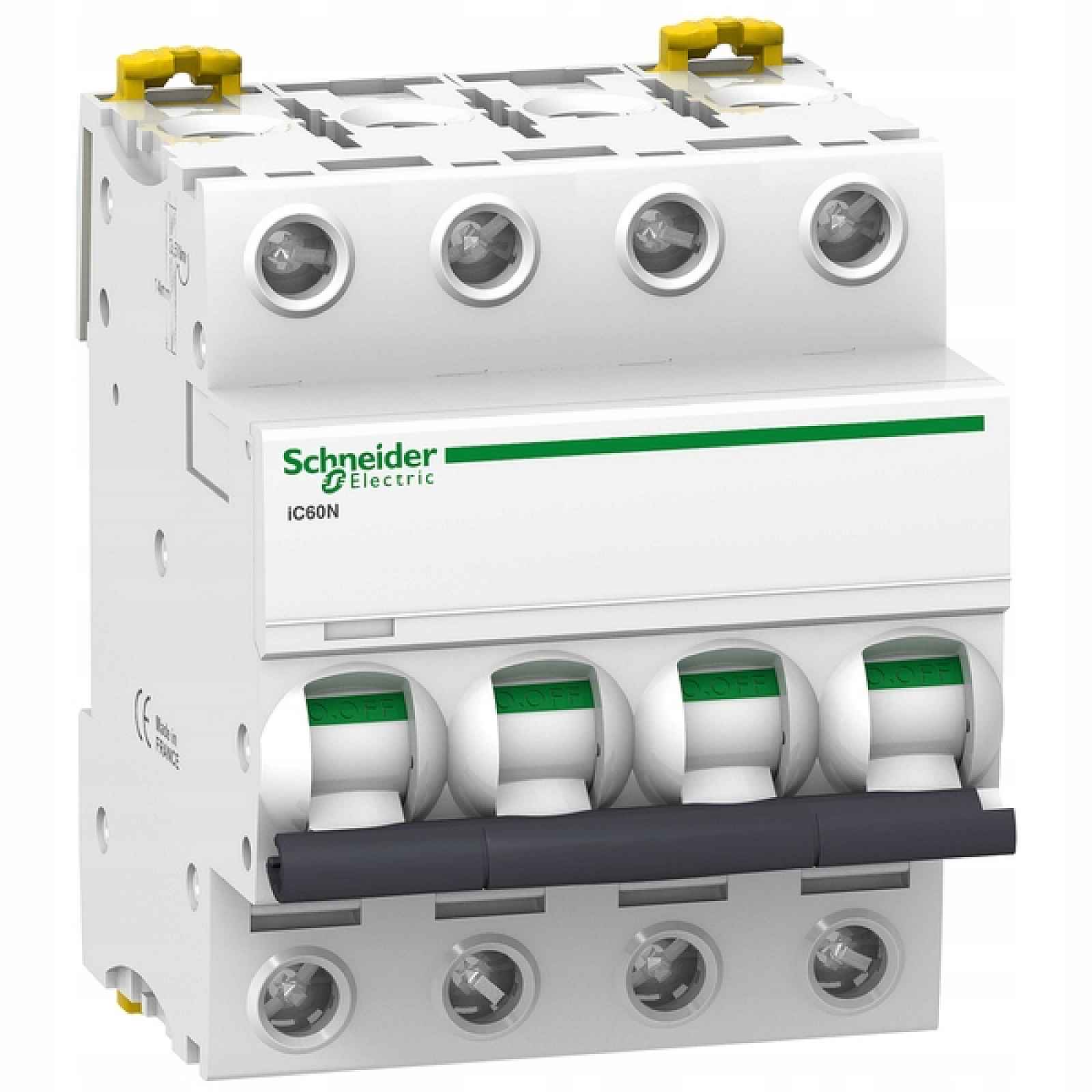

Schneider Electric nadproudový vypínač Acti9 iC60N 4P 16A A9F75416Schneider Electric nadproudový vypínač Acti9 iC60N 4P 16A A9F75416
Nadproudový spínač Schneider Electric Acti9 iC60N
Nízkonapěťový nadproudový jistič řady Acti9 iC60N, 4-pólový, se 4 chráněnými póly, s jmenovitým proudem 16 A a spouštěcí charakteristikou D. Zařízení je určeno k ochraně obvodů před zkratem a přetížením.
Jmenovitá zkratová kapacita je 6 kA při 400 V AC podle normy EN/IEC 60898-1. Navíc přístroj dosahuje 10 kA podle IEC 60947-2 při 400 V a 20 kA při 230 V podle IEC 60947-2. Izolační napětí Ui je 500 V a jmenovité rázové napětí Uimp 6 kV.
Model je vybaven indikátorem VisiTrip ukazujícím poškozený obvod a zeleným indikátorem VisiSafe informujícím o fyzickém otevření kontaktů. Vypínač lze namontovat na DIN lištu. Šířka je 72 mm a celkové rozměry jsou 72 × 85 × 78,5 mm. Pouzdro má bílou barvu (RAL9003).
4 póly, 4 chráněné pólyJmenovitý proud: 16 ACharakteristika: DZkratová kapacita: 6 kA / 10 kA / 20 kA v závislosti na normě a napětíStupeň ochrany: IP20Montáž na DIN lištu
EAN: 3606480081163 | MPN: A9F75416 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 4P, 16 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 4Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480081163Balíček úrovně 2: 3606480081160Balíček úrovně 3: 3606480081161Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 4Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 16Napětí [V]: 400Charakteristika: DBieguny: 4Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
