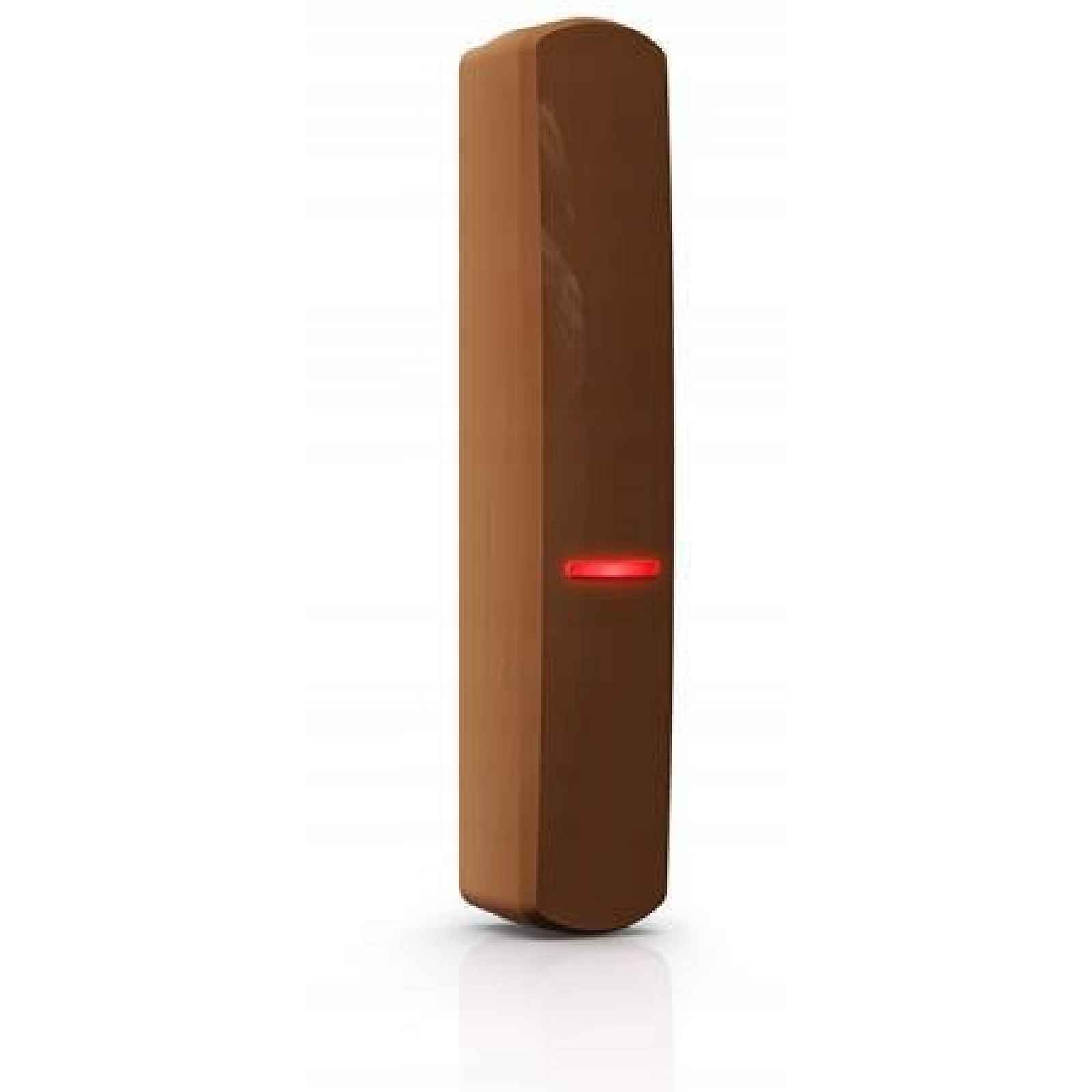

Satel Univerzální Kabelový Detektor XD-2L Br (hnědý)

XD-2L BR – univerzální detektorPopis Zařízení může fungovat jako detektor: magnetický, šokový, šokový a magnetický, zaplavení vodou. K dispozici v bílé (XD-2L), hnědé (XD-2L BR) nebo tmavě šedé (XD-2L DG). Po namontování do skříně OPX-1 může XD-2L pracovat i venku za nepříznivých povětrnostních podmínek. V případě montáže venku a výběru režimu provozu, ve kterém je vyžadována spolupráce detektoru s magnetem, je nutné navíc použít kryt OPXM-1. Výběr typu detektoru pomocí přepínačů DIP-switchMagnetický detektor detekce otevření dveří, okna apod vstup umožňující připojení kabelového detektoru typu NC (např. jiného magnetického detektoru) 1 alarmový výstup Výstup alarmu bude zapnutý: po odsunutí magnetu od detektoru (otevření okna nebo dveří) po otevření vstupu Z1 Šokový detektor detekce otřesů a vibrací, které doprovázejí pokusy o silové proražení dveří nebo okna vstup umožňující připojení kabelového detektoru typu NC (např. jiného magnetického detektoru) 1 alarmový výstup Výstup alarmu bude zapnutý: po zjištění silného otřesu způsobeného jedním úderem po zjištění určitého počtu malých otřesů způsobených sérií slabých úderů po otevření vstupu Z1 Šokový a magnetický detektor detekce otřesů a vibrací, které doprovázejí pokusy o silové proražení dveří nebo okna apod. detekce otevření dveří, okna apod vstup umožňující připojení kabelového detektoru typu NC (např. jiného magnetického detektoru) 1 nebo 2 alarmové výstupy Výstup alarmu bude zapnutý: po detekci otřesu způsobeného jedním silným nárazem po zjištění určitého počtu malých otřesů způsobených sérií slabých úderů po odsunutí magnetu od detektoru (otevření okna nebo dveří) po otevření vstupu Z1 Čidlo zaplavení vodou detekce zaplavení v místnostech s vodovodní instalací vstup pro připojení externí zaplavovací sondy FPX-1 (bílá), FPX-1 BR (hnědá) nebo FPX-1 DG (tmavě šedá) – sonda je k zakoupení samostatně 1 alarmový výstup Výstup alarmu bude zapnutý: Alarm je signalizován přibližně po 1 sekundě od okamžiku dosažení výšky hladiny vody, na které jsou umístěny kontakty sondy. Alarm přestane být signalizován několik sekund po snížení hladiny vody pod výšku, na které jsou umístěny kontakty sondyVýstup alarmu Výstup alarmu EOL můžete nakonfigurovat jako: 2EOL/NC (používají se vestavěné rezistory) – výstup signalizuje alarm a sabotáž, NC (vestavěné rezistory nejsou používány) – výstup signalizuje pouze alarm. Typ výstupu alarmu a hodnotu použitých parametrických rezistorů můžete určit pomocí přepínačů DIP-switch Dodatečný alarmový výstup V případě šokového a magnetického detektoru můžete použít 1 nebo 2 alarmové výstupy. Pokud zapnete režim dvou výstupů: výstup EOL signalizuje alarmy z magnetického senzoru a vstupu Z1 výstup S signalizuje alarmy z otřesového senzoru Pokud je režim dvou výstupů vypnutý, jsou všechny alarmy signalizovány výstupem EOL. Režim dvou alarmových výstupů můžete zapnout/vypnout pomocí přepínače DIP-switch. Dohled nad napájecím napětím V případě poklesu napětí pod 9 V (±5%) na dobu delší než 2 sekundy detektor nahlásí poruchu. Porucha má za následek zapnutí LED diody a je signalizována stejně jako alarm přes výstup EOL nebo výstup EOL a S (režim dvou alarmových výstupů). Signalizace poruchy trvá po celou dobu jejího výskytuSpecifikace Napájecí napětí: 12 V DC ±25% Spotřeba proudu: V pohotovostním režimu: 11,5 mA Maximální: 15 mA Výstupy: Alarmové EOL (NC relé, odporové zatížení) 40 mA / 24 V DC Alarmové S (NC relé, odporové zatížení) 40 mA / 24 V DC Odpor kontaktů relé: Alarmový výstup EOL 16Ω: Alarmový výstup S 26Ω Citlivost vstupu Z1: Detektor typu NC 150 ms Sonda zaplavení: 1 s Splňuje normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6 Stupeň zabezpečení podle EN 50131-2-6: 2. třídaTřída ochrany životního prostředí dle EN 50130-5: II Provozní teplota: -10°C ~ 55°C Maximální vlhkost: 93% Hmotnost: 65g Rozměry (šířka/výška/délka): Pouzdro detektoru: 25x136x29mm Pouzdro povrchového magnetu: 15x52x6mm Podložky pod magnet pro povrchovou montáž: 15x52x6mm Pouzdro zapuštěného magnetu: ø10x28mm MAGNETICKÝ DETEKTOR Štěrbina (max.): Povrchový Magnet 15mm
