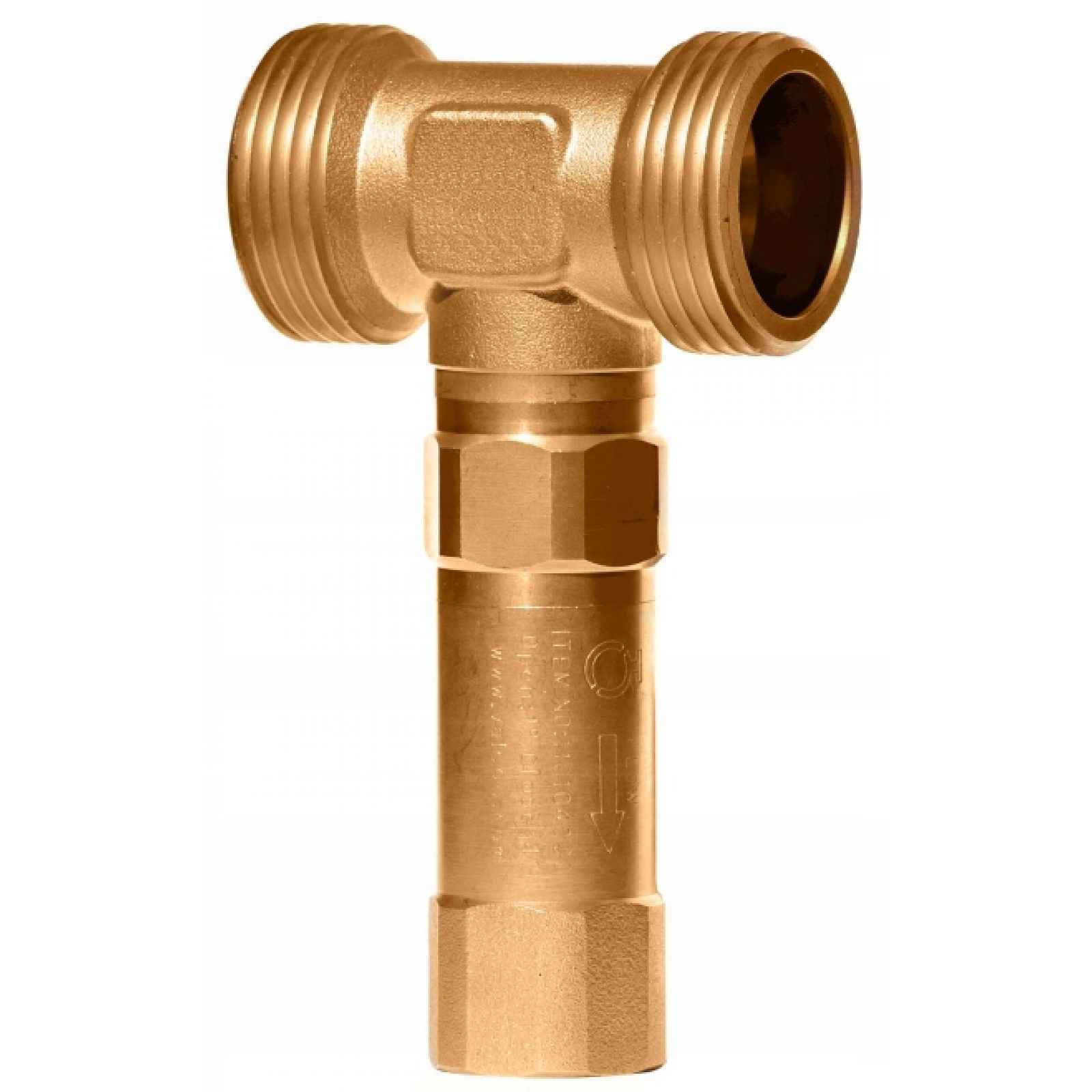

Same QSD25 Protimrazový Ventil 1"

Zamrzací pojistný ventil 1" SAMEE QSD25 proti zamrznutí.Nová italská značka SAMEE v Polsku !Technické údaje:Médium – vodaRozsah práce (medium) 0 – 75 °CRozsah provozu (vnější teplota) -30 – 60º CTeplota provozu ventilu (střední) 3º CMaximální teplota otevření (medium) 1º CUzavírací teplota (střední) 4º CMaximální tlak 10 barůPrůtok:QSD25 (DN 25) 10 m³/ hQSD32 (DN 32) 16 m³/ hQSD40 (DN 40) 25 m³/ hRozměry ventilu A-116 mm, B-58 mm, G-1"Technický list ke stažení zde:sobory.ovh/pdf/QS-karta-tech.pdfKonstrukce:Tělo ventiluAutomatický stop ventilTermostatická vložkaTechnické údaje:Médium: vodaRozsah práce (medium): 0 – 75 °CRozsah provozu (vnější teplota): -30ºC až 60ºCTeplota provozu ventilu: 3ºCMaximální teplota otevření (medium): 1ºCTeplota uzávěru: 4ºCMaximální tlak: 10 barPrůtok: 10 m³/hPoužití:Nemrznoucí ventil řady QS slouží k zabezpečení instalací pracujících v uzavřeném systému s tepelným čerpadlem typu monoblok, naplněným faktorem, kterým je voda. Jeho úkolem je chránit výměník a prvky instalace v situaci, kdy dochází k zániku průtoku faktoru v instalaci v důsledku nedostatku napájení v obdobích výskytu negativních teplot venku.Teplota provozu ventilu je 3o,C, díky čemuž dochází k kondenzaci činidla. Maximální otevření ventilu probíhá při teplotě 1 °C. Když teplota faktoru dosáhne 4 °C, ventil se automaticky uzavře.MONTÁŽ:Protinárazové ventily řady QS montujeme vždy v párech: jeden na napájecí a vratnou trubku na vnějším úseku instalace, miskovo, aby vykapávání z ventilu namontovaného na horní trubce nevytékalo na ventil namontovaný níže. Montáž provádíme ve vertikální poloze s vypouštěcím otvorem směřujícím dolů. Ventil namontovaný na spodní trubce by se neměl dotýkat země nebo základů tepelného čerpadla, odtok by měl být vzdálen alespoň jednu délku ventilu (min. 15 cm).Důležité: Ventil by měl být namontován daleko od jakéhokoli dalšího prvku zdroje tepla, aby nedošlo k narušení správného fungování ventilu. Pro správnou funkci ventilu se nedoporučuje jeho izolace.PRINCIP FUNGOVÁNÍVentily Samee řady QS používáme jako ochranu proti zamrznutí pro topná zařízení – tepelná čerpadla typu monoblok, kde topným faktorem v instalaci je voda. Tyto ventily slouží jako dodatečná ochrana v případě výpadku napájení elektřinou. V případě výpadku elektřiny v podzimním a zimním období a brzy na jaře jsou vnější prvky instalace založené na tepelném čerpadlu typu monoblok vystaveny ochlazení vnitřního faktoru. V případě vody je teplota mrazu 0 °C a změnou stavu soustředění se voda zvětší o 20 %, což může způsobit poškození vnější části instalace.Když teplota činidla klesne na 3 °C – ventily QS se otevřou a způsobí vykapávání činidla, horní ventil začne nasávat vzduch (pro vyrovnání podtlaku), spodní bude neustále způsobovat vykapávání kapaliny. Pokles teploty činidla je přímo spojen s otevřením kondenzačního ventilu. Čím nižší je teplota, tím větší je její otevření. Maximální vykapání ventilu nastává při teplotě 1 o. Když teplota dosáhne hodnoty 4 °C, ventily se automaticky uzavře.Důležité :V případě zjištění poruchy azntzamrzacího ventilu lze vypouštěcí ventil vyměnit bez nutnosti výměny celého ventilu. Ventil QS je konstruován tak, že jako spojovací prvek má automatický uzavírací (stopový) ventil, který po vyšroubování vypouštěcího ventilu (kód QSB) způsobuje udržení tlaku v instalaci.Nemrznoucí ventil řady QS podléhá tlakové směrnici 2014/68/EU a podle článku 4.3 (uznávaná inženýrská praxe) není označen značkou CE.
