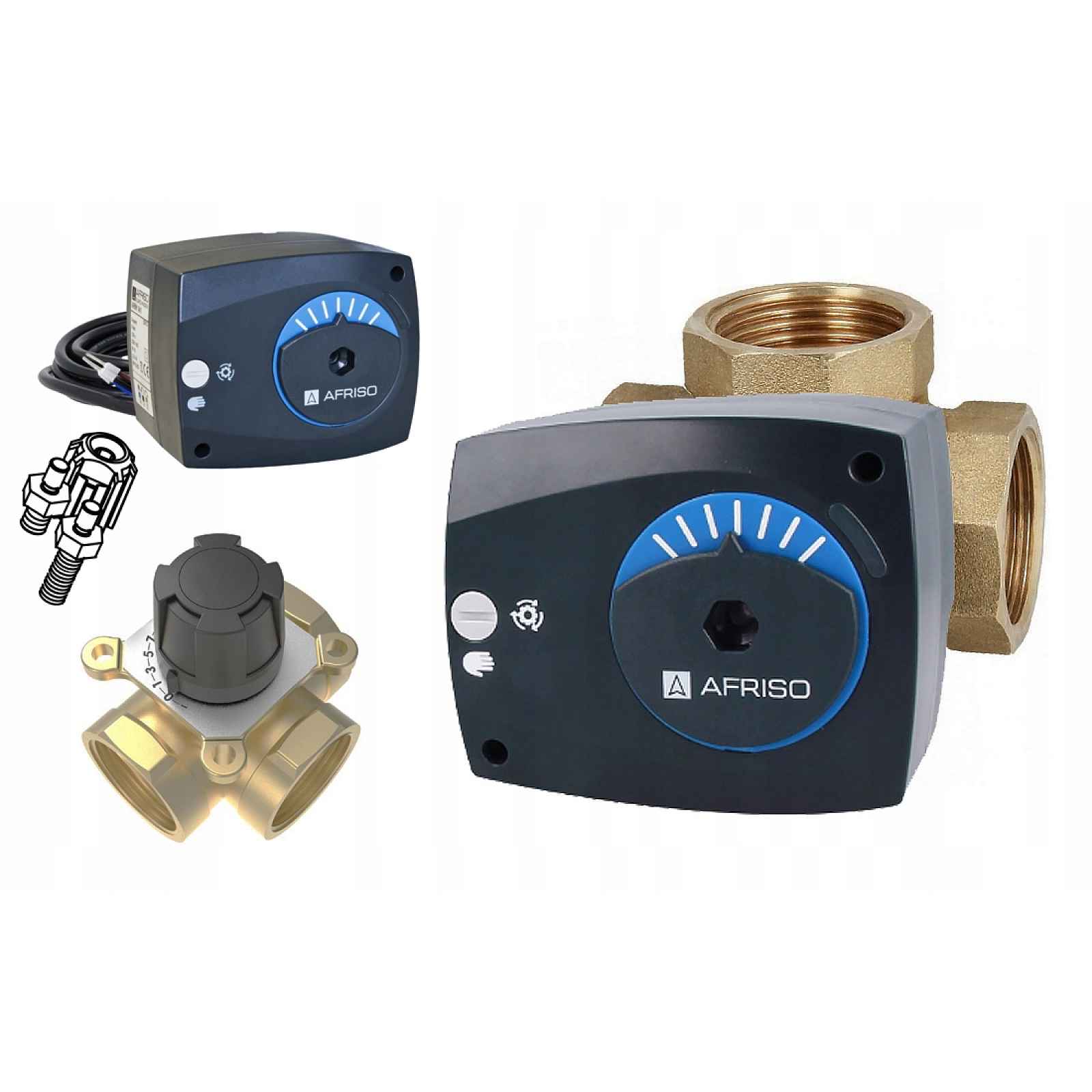

Sada Směšovací Ventil 3 Cestný Diamond DN32 5/4 Palce Pohon Afriso Arm
Předmětem dražby je:Regulační sada 5/4 "Servopohon 3-bod 230V ARM 141 AFRISO ( I. generace ) s montážní sadouRegulační směšovací ventil 3 cestný 5/4 " DIAMOND ART.18-32Regulační sady nacházejí široké použití v různých typech topných, klimatizačních a dalších instalací, kde se používají… Celý popis ↓
Popis Sada Směšovací Ventil 3 Cestný Diamond DN32 5/4 Palce Pohon Afriso Arm
nejoblíbenější 3bodové ovladače.Regulační sady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a elektrického pohonu ARM 141 (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Pohon 3-bod 230V ARM 141 AFRISOServopohon ARM vyniká moderním designem a atraktivním vzhledem. Indikace na modrém kroužku aktuátoru určují polohu svěrače směšovacího ventilu. Ruční otáčení ventilu je možné díky použití speciální spojky.
Zobrazit celý popis
Přehledné elektrické schéma připojení je umístěno na boku pohonu. Nevyžaduje údržbu. Dodává se s elektrickým kabelem o délce 2 m.Technické údaje pohonunapájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovérozsah provozní teploty: 0 ÷ 50ºCpříkon: 2,5 VAVčetně montážního návodu a montážní sady:adaptér na korunku ventiluadaptér aktuátoru/regulátorudlouhý šroub pro přišroubování pohonu ARM/regulátoru ACTkrátký šroub pro přišroubování adaptérumontážní návodRegulační směšovací ventil 3 cestný 5/4 " ART.18-32Technické údaje ventilu :Průměr připojení: 1 1/4'' ( 5/4" )Šířka pásma: 18 KVSPracovní tlak: ≤ 10 barProvozní teplota: ≤ 110°CKoncentrace glykolu: 50%Materiál provedení: MosazRozměry ventilu:Rozměr A: Rp 1 1/4'' ( 5/4" )Rozměr H: 97 mmRozměr L: 85 mmPříklady montážních schémat:
