Sada Hydraulická Spojka Blh 2 Okruhy ventil termostat Čerpadlo Aph Afriso

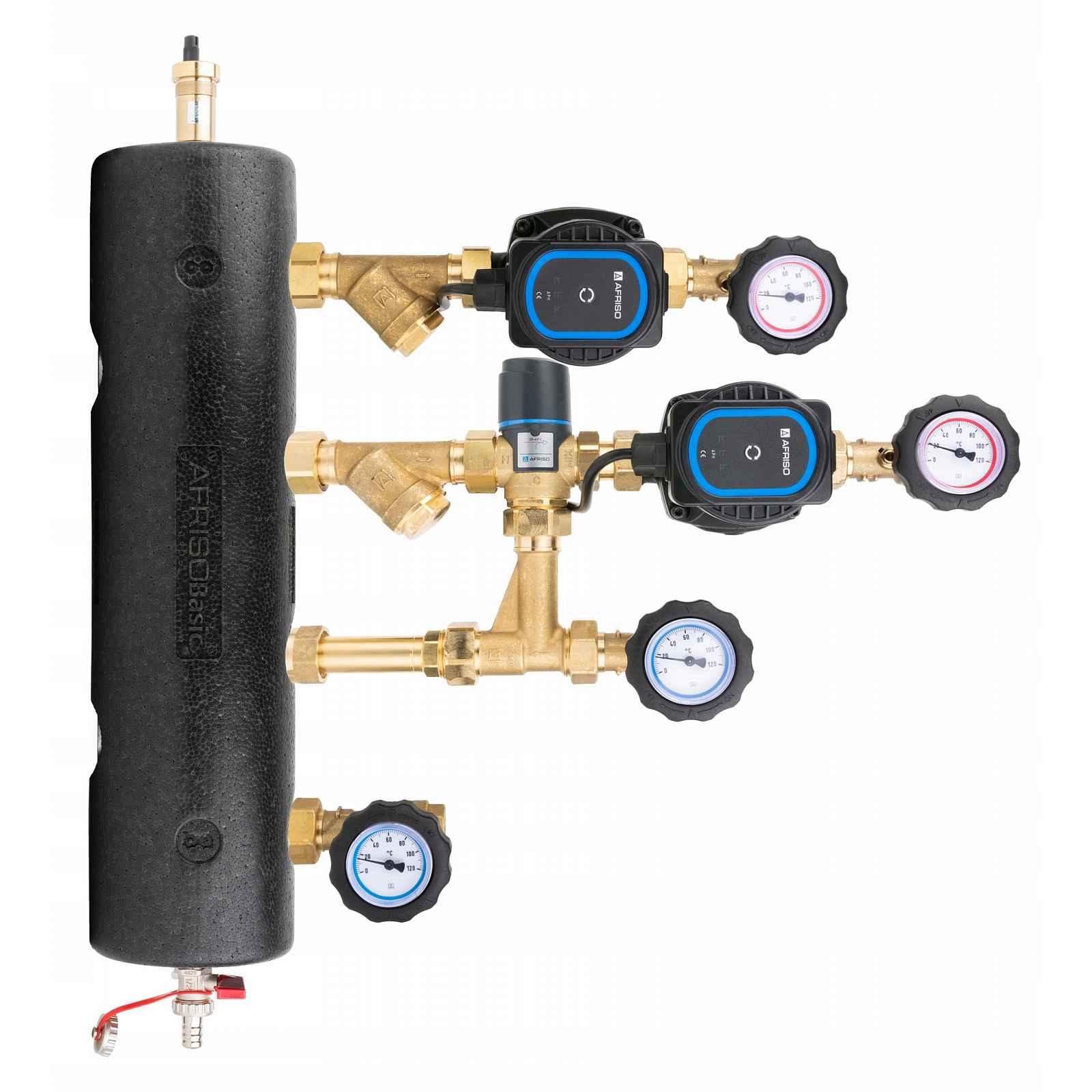

Směšovací sada s hydraulickou spojkou BLH, článek bez míchání a s termostatickým ventilem ATM 561, čerpadla AFRISO APH 160 maximální teplota: 90°C maximální tlak: 6 bar výkon: max 70 kW připojení na straně instalace: GW G¾" připojení na straně kotle: G1" oběh 1: přímý cirkulace 2: ATM 561, Kvs 2,5 m³/h, 20÷43°C oběhová čerpadla: AFRISO APH 160 15-7/130 mm APLIKACESměšovací soupravy s hydraulickou spojkou se používají k propojení zdroje tepla se dvěma částmi topného systému v souladu s PN-EN 12828. Mohou být použity k připojení radiátorové instalace, nabíjení nádrže na teplou užitkovou nebo rovinnou vodu (např. podlaha).Použití hydraulické spojky v instalaci, která je součástí sad, zajišťuje oddělení čerpacích okruhů - čerpacího okruhu zdroje tepla a čerpacích okruhů topného systému. To umožňuje zajistit správné hydraulické podmínky provozu oběhových čerpadel vyvážením průtoků. To zaručuje hladký provoz zařízení a zdroje tepla a zvyšuje životnost oběhových čerpadel. Spojka díky své konstrukci a vlastnostem také pomáhá při odvzdušňování a separaci nečistot, které mohou být odstraněny pomocí vypouštěcího ventilu. Další funkcí spojky může být také zvýšení teploty vody vracející se ke zdroji tepla. Míchací soupravy mohou být namontovány v instalaci se spojkou nastavenou ve vodorovné nebo svislé poloze. Dbejte pouze na to, aby sedimenty šikmých filtrů směřovaly dolů, aby bylo možné je vyčistit.KONSTRUKCESměšovací soupravy jsou hotové části instalace, skládající se z hydraulické spojky a dvou členů pro připojení přijímacích zařízení. Ke spojce mohou být připojeny díly pro napájení přijímačů přímo (bez směšovacího ventilu), s termostatickým směšovacím ventilem ATM nebo směšovacím otočným ventilem ARV ProClick. Členové jsou vybaveni čerpadlem a potřebnými armaturami, jako jsou síťové filtry, zpětné ventily, teploměry nebo uzavírací ventily. Spojka je vybavena otočným vypouštěcím a plnicím ventilem, teploměry a automatickým odvzdušňovačem. Sada na straně zdroje tepla má vnitřní závity G1“ pro ploché těsnění. Na straně instalace jsou namontovány uzavírací ventily s vnitřním závitem G¾“.TECHNICKÉ ÚDAJEPřípojky na straně zdroje tepla G1“Přípojky na straně instalace GW G¾“Průtok spojkou max 4,0 m3 /hVýkon spojky max 70 kW při ΔT = 15KJmenovitý tlak soupravy PN10Provozní teplota soupravy max 90°CKoncentrace glykolu max 50%Automatický odvzdušňovač, G1/2“Vypouštěcí a plnicí ventil otočný, G1/2“Teploměry, 0÷100°CSíťové filtry GW G1“, PN10Uzavírací ventily G1’’ x GW G¾“, PN25Zpětné ventily GW G1", PN10Oběhová čerpadla AFRISO APH 160 15-7/130 mm s napájecím kabelem (Příkon: 4-45W)Termostatický směšovací ventil ATM 561, Kvs 2,5 m3/h, 20÷43°C, PN10Tělo spojky: ocel pozinkovanáDvoudílná polypropylenová izolace (EPP)
