Sada Alfa Short Fds – Faac 414 pro 6 m dvoukřídlé brány

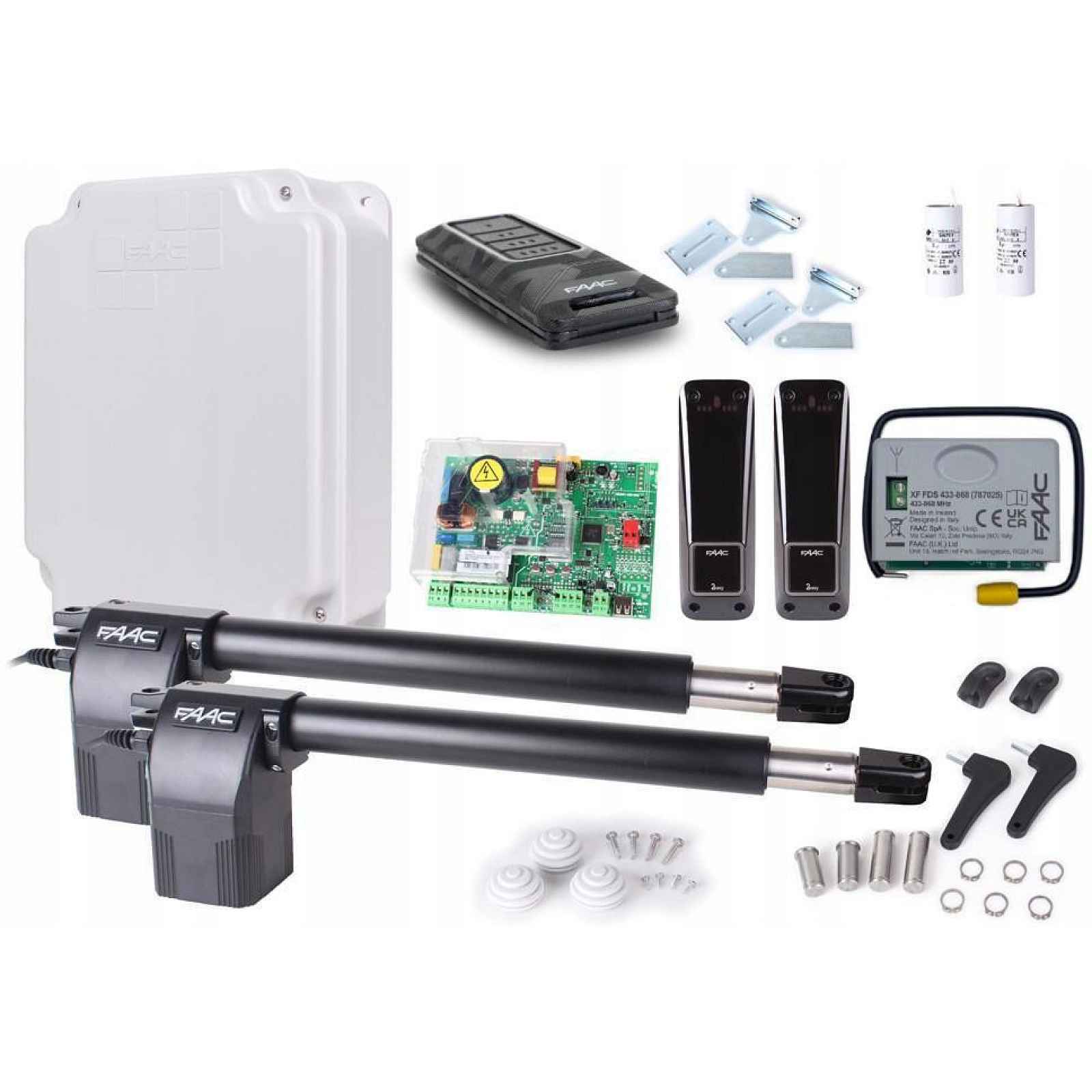

Sada pohonu FAAC 414 ALFA Short, LAMPAPOPISSada pro dvoukřídlé brány FAAC 414 ALFA Short FAAC 414 elektromechanický pohon pro dvoukřídlé brány o délce každého křídla 2,5 m (3 m s elektromagnetickým zámkem). Pohony jsou určeny pro montáž na úzké sloupky. Pohony mají výsuvné písty z nerezové oceli vyrobené z vysoce kvalitní slitiny. Samoblokovací pohony proto nevyžadují použití dalších zámků. Je nutná montáž odrazů.Složení kompletního sady připraveného k montáži: Pohony FAAC 414 Alfa Short – 2ks Řídicí jednotka E045S a pouzdro pro ústřednu Rádiový modul XF FDS 2 ovladače dálkové ovladače FDS Fotobuňky XP20 B D s dosahem 20 m LED signalizační lampa Montážní návod k pohonu 414 v polštině Návod na programování ústředny bezplatná technická pomoc SPECIFIKACE FAAC: 2 X POHON 414 Napájení 230 V, 50 (60) Hz Napájení motoru 230 V Příkon 280 W Spotřeba proudu 1,2 A Otáčky motoru 1400 ot./min. /min Rychlost vysunutí dříku 1,5 cm/sek Maximální tahová síla 3500 N Tepelná ochrana 140 °C Rozsah teplot -20/+55 °C Stupeň krytí IP44 Pohon FAAC 414 ALFA Short je ideálním řešením pro dvoukřídlé brány pro domácí použití s křídly o délce 1,8 m. Je vybaven trubkovými pohony – samoblokovacími, a proto nevyžaduje použití dalších zámků.ŘÍDICÍ JEDNOTKA E045 S KRYTEM TECHNICKÁ SPECIFIKACE Napájecí napětí: 230VAC ±15% 50/60 Hz Příkon: 4 W v pohotovostním režimu Maximální příkon: 800 W Max. zatížení příslušenství: 500 mA 24 VDC – 500 mA 2-kanálové autobusové zařízení Max. napájení zámku: Blokování FAAC (12VAC – 24VDC) Rozsah pracovních teplot: -20 °C až +55 °C Pojistky: F1 (2,5A) Vstupy: Částečné otevření/STOP/BUS 2-easy/Napájení Výstupy: Výstražná lampa/motor/napájení příslušenství 24VDC/Signalizace stavu brány 24VDC/napájení elektromagnetického zámku 12VAC Rychlospojka: XF 433/868 modul pro OMNIDEC, USB Programování: LED displej a tlačítka Signalizace stavu: Displej a LED Řídicí jednotka E045 může podporovat jeden nebo dva motoryRádiový modul XF FDS Frekvenční modul Napájecí napětí: odběr z ústředny přes konektor 24 Vdc Možnost programování přes Simply Connect 4 Ovladače FDS 868 MHz Kanály: 4 Napájení: 1 lithiová baterie 3V CR2032 Snadné registrování: nové zjednodušené postupy pro registraci/správu rádiových vysílačů jak prostřednictvím SELF LEARNING, tak prostřednictvím přímého záznamu v přijímači. Výhody: Maximální ochrana proti klonování je zajištěna pokročilým schématem zabezpečení založeným na hardwarové technologii Secure Vault™ (certifikát PSA™ úroveň 3) a TrustZone®: „nejmodernější“ způsob zabezpečení digitálních finančních transakcí a zařízení/sítí IoT High Security.FOTOBUŇKY XP20 BD S DOSAHEM 20 M Pro instalaci na omítku nebo na sloup. Směrová fotobuňka se samoosováním. dosah činnosti: 20 m úhel nastavení: ±7° (20 m) ±13.5° (5 m) rozměry: 41x130x42 mm Doba detekce překážky: 20 ms odběr proudu: Rx (10 mA) + Tx (10 mA) stupeň ochrany: IP54 napájení přes sběrnici BUS (2easy) dva vodiče 24 V bez polarizace Led lampa s univerzální montážní základnou - napájení: 12-24 V AC/DC - přerušované nebo nepřetržité světlo - průměr 9 Cm - výška 12,5 cm2 X STARTOVACÍ KONDENZÁTOR Podporuje startování pohonuMONTÁŽNÍ PRVKY Ostatní prvky pohonu: Klíč nouzového otevření (v případě výpadku napájení) Sada upevňovacích prvků Návod k montáži je v polštině Kompletní sada pro montáž FAAC ALFA Short 414.Tabulka s ukázkovými montážními rozměry je uvedena v záložce „Dodatkové informace“.
