Sada 3-CESTNÝCH Ventilů 1 Palec 3-BODOVÝ Pohon Astibi

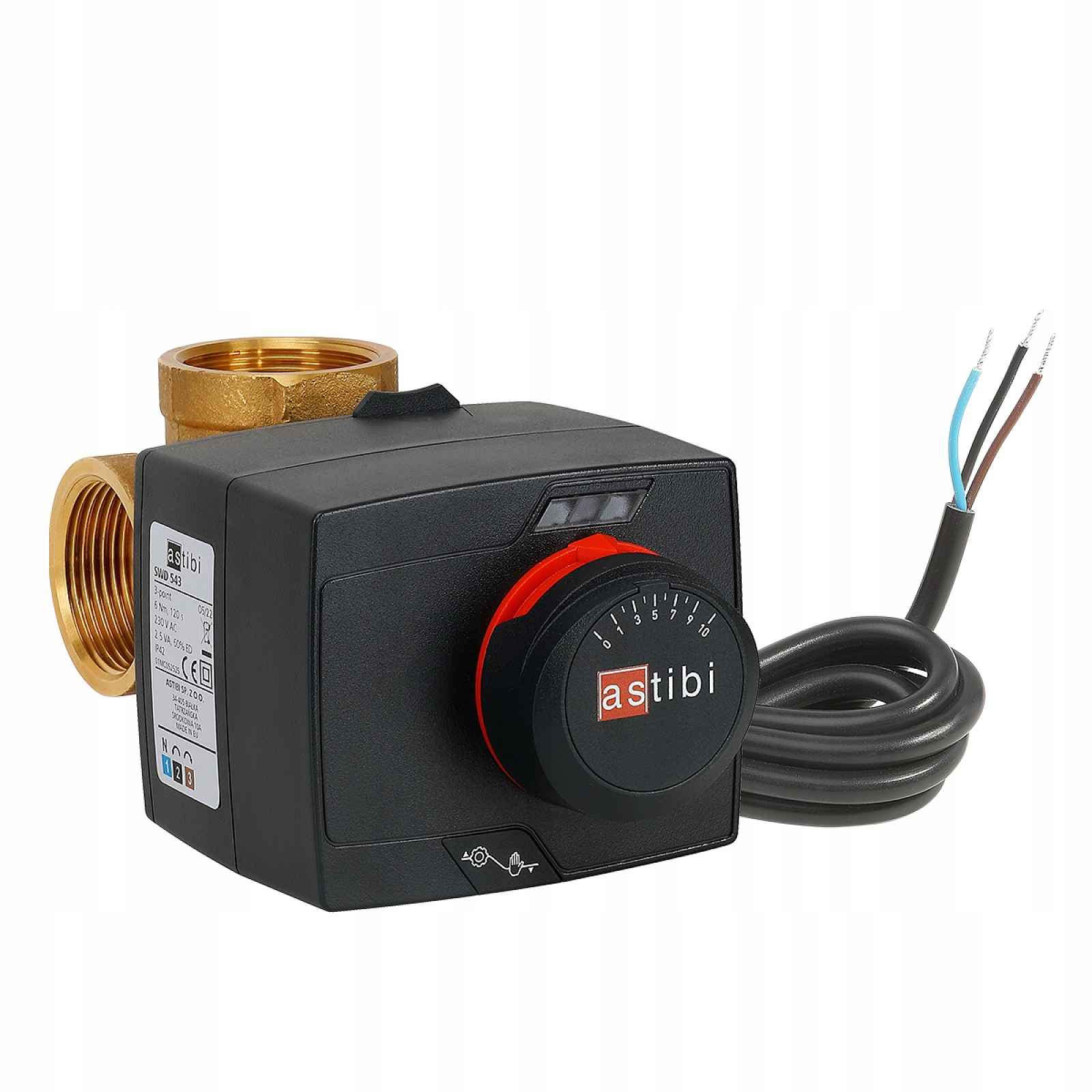

Předmětem aukce je:Regulační sada 1" s pohonem ASTIBIElektrický pohon SWD 543 2 generace, 3-bodový, 230 V AC, 120 s, 6 Nm, ASTIBI3-cestný otočný směšovací ventil EMIX DN25, Rp1"Montážní sada pohonu pro ventilRegulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných… Celý popis ↓
Popis Sada 3-CESTNÝCH Ventilů 1 Palec 3-BODOVÝ Pohon Astibi
instalací, kde se používají nejoblíbenější 3-bodové ovladače.Sady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu SWD 543 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na zámek v inovativním systému Click.Pohon montujeme tak, že jej nasuneme na ventil s adaptérem do pro nás vhodné polohy.
Zobrazit celý popis
Stažení pohonu z ventilu je možné stisknutím a podržením tlačítka pro uvolnění blokovacího mechanismu.V sadě je k dispozici adaptéry a upevňovací šrouby pro ventily od společností jako: Astibi, ESBE, Afriso, Herz, Womix, Honeywell, Wita.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodové1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:Průměr přípojky: 1''Korpus: mosaz Cw617N.Míchadlo: mosaz Cw617N.Úhel otáčení: 90 °C.Maximální provozní tlak: 10 barůTočivý moment: 5 NmMédium: voda nebo roztok glykolu až do 50 %.Kvs: 12Rozměry ventilu:Rozměr H: 71,5 mmRozměr H1: 39 mmRozměr H2: 28 mmRozměr L: 115 mmPříklady montážních schémat:
