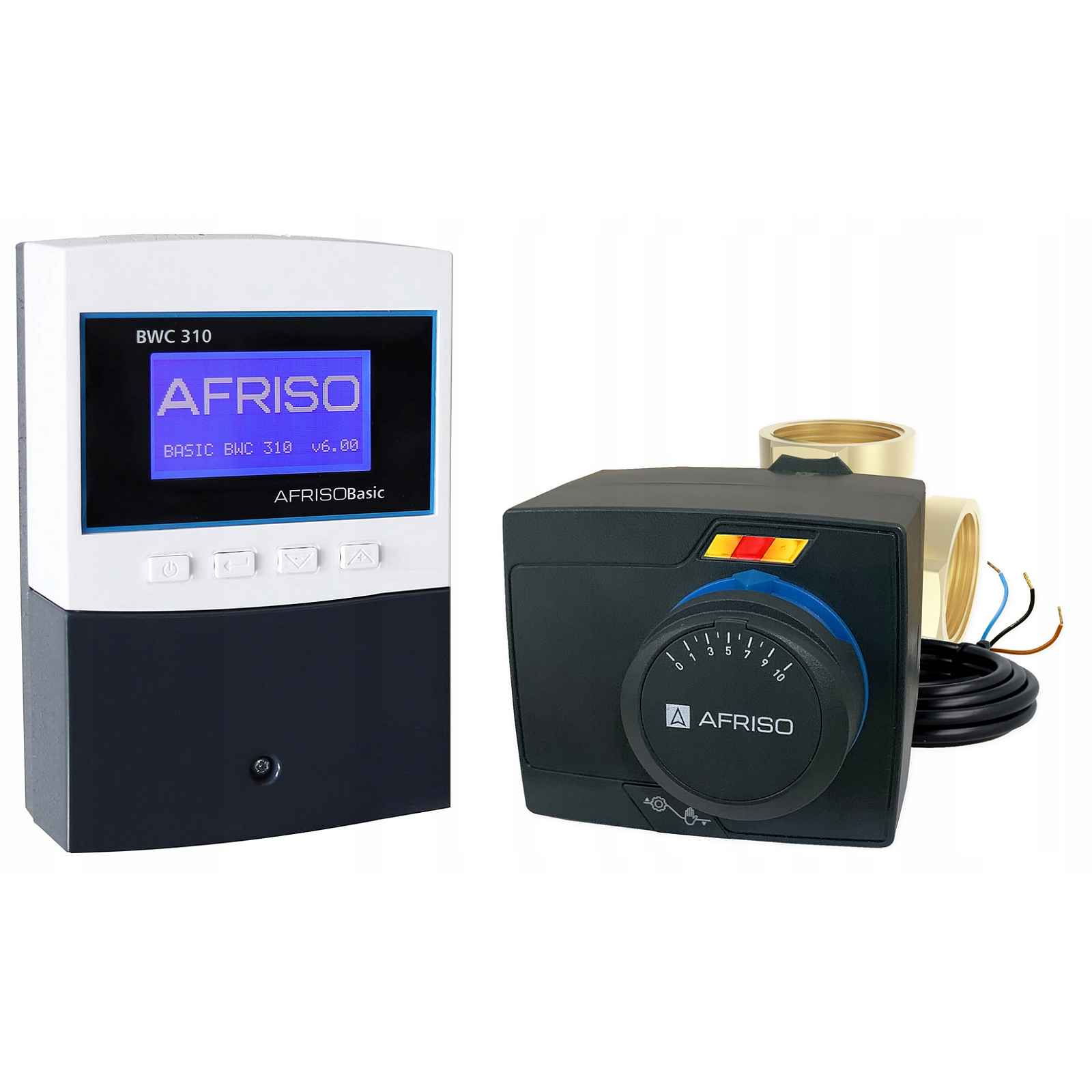

Sada 3-CESTNÝ Ventil 1 Pohon 343 Regulátor Počasí Bwc 310 Afriso
Regulační sada 1" s regulátorem počasí:3-cestný otočný směšovací ventil DN25, Rp1" (ART.18-25)Elektrický pohon 3-bod 230V ARM 343 ProClick (1434310 )Montážní sada pohonu ARM pro ventil (1410110 )Regulátor počasí BWC 310, 3 senzory, 230 AC (9031000 )POPIS REGULAČNÍ SADYRegulační sady nacházejí… Celý popis ↓
Popis Sada 3-CESTNÝ Ventil 1 Pohon 343 Regulátor Počasí Bwc 310 Afriso
široké použití v různých typech topných, klimatizačních a jiných instalací, kde se používají nejoblíbenější 3-bodové ovladače.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéSady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu ARM 343 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na…
Zobrazit celý popis
západku v inovativním systému ProClick.Pohon montujeme tak, že jej nasuneme na ventil s adaptérem do pro nás vhodné polohy. Stažení pohonu z ventilu je možné stisknutím a podržením tlačítka pro uvolnění blokovacího mechanismu.1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:pracovní teplota: max 110 °Cpracovní tlak: max 10 barkoncentrace glykolu: max 50 %materiál těla: mosaz CW617NRozměry ventilu:A: 1"L : 82 mmH : 91 mmPOPIS REGULÁTORURegulátor počasí typu BWC 310 je určen pro ovládání tří nebo čtyřcestného směšovacího ventilu s možností připojení oběhového čerpadla. Tento regulátor je vybaven funkcí ovládání počasí, týdenním programem a může spolupracovat s pokojovým regulátorem. Další výhodou zařízení je ochrana teploty návratu, která plní funkci ochrany před uvařením vody v krátkém oběhu kotle nebo před příliš nízkou teplotou vracející se vody do kotle.Součástí dodávky je:• regulátor s LCD displejem• síťový kabel• snímač teploty napájení,• senzor teploty návratu,• venkovní senzor počasí.Technické údaje regulátoru:Napájení: 230 V, 50 HzProud odebíraný regulátorem: 0,014 APříkon regulátoru: 2VAProud čerpadla: max 0,6 AProud pohonu ventilu: max 2 AProud pojistky: max 2AStupeň ochrany regulátoru: IP20Okolní teplota: 0÷55°CTeplota skladování: 0÷55°CRelativní vlhkost: 5÷80%, bez kondenzace vodní páryRozsah měření: T1: -40÷+70 °C (venkovní teplota) T2: 0÷+99 °C (teplota napájení) T3: -9÷ +99 °C (teplota návratu)Rozlišení měření teploty: 1 °CPřesnost měření teploty: ±1°CPřipojení: Šroubové svorky 1x1,5 mm²Displej: Textový LCD displej s podsvícenímRozměry regulátoru: 104x155x50 mmHmotnost: 0,45 kg
