Sada 3-CESTNÉHO Směšovacího Ventilu Diamond DN25 1 Palce, Pohon Afriso Arm

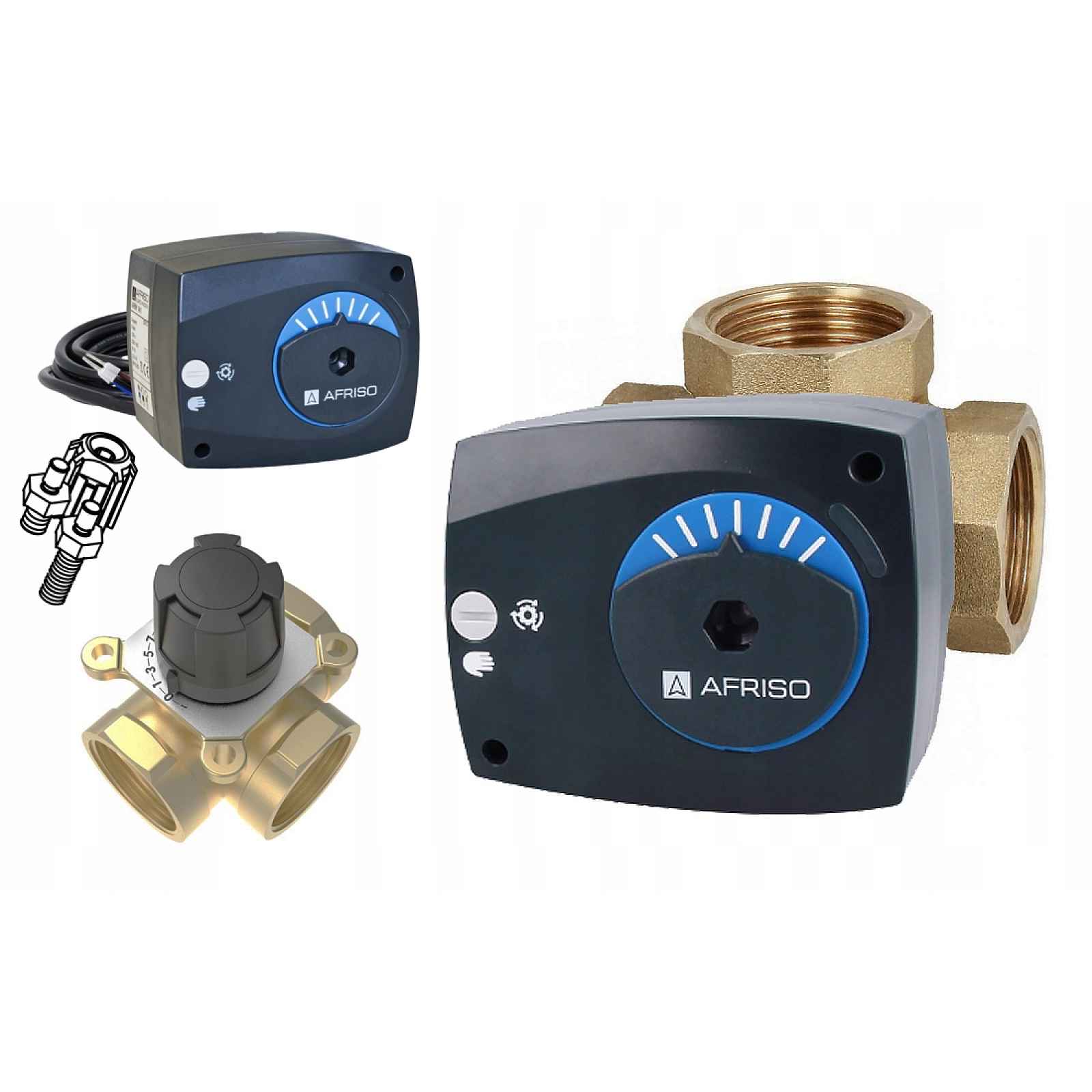

Regulační sada 1"3-bodový pohon ARM 230V 141 AFRISO (I. generace) s montážní sadouRegulační směšovací ventil 3-cestný 1" DIAMOND ART.18-25Regulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných instalací, kde se používají nejoblíbenější 3-bodové ovladače.Regulační… Celý popis ↓
Popis Sada 3-CESTNÉHO Směšovacího Ventilu Diamond DN25 1 Palce, Pohon Afriso Arm
sady se skládají z mosazného 3-cestného otočného směšovacího ventilu, montážní sady a elektrického pohonu ARM 141 (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Pohon 3-bodový 230V ARM 141 AFRISOPohon ARM se vyznačuje moderní konstrukcí a atraktivním vzhledem. Indikace na modrém kroužku pohonu určují polohu spínacího ventilu směšovacího ventilu. Ruční otáčení ventilu je možné díky použití speciálního spojkového zařízení.
Zobrazit celý popis
Čitelné elektrické schéma připojení je umístěno na boku pohonu. Nevyžaduje žádnou údržbu. Dodává se s elektrickým kabelem o délce 2 m.Technické údaje pohonunapájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovérozsah provozní teploty: 0 ÷ 50ºCpříkon: 2,5 VASoučástí balení je montážní návod a montážní sada:adaptér na korunku ventiluadaptér pohonu/regulátorudlouhý šroub pro přišroubování pohonu ARM/regulátoru ACTkrátký šroub pro přišroubování adaptérumontážní návodRegulační směšovací ventil 3-cestný 1" ART.18-25Technické údaje ventilu:Průměr připojení: 1''Propustnost: 12 KVSPracovní tlak: ≤ 10 barPracovní teplota: ≤ 110 °CKoncentrace glykolu: 50 %Materiál provedení: MosazRozměry ventilu:Rozměr A: Rp 1"Rozměr H: 91 mmRozměr L: 82 mmPříklady montážních schémat:
