Šablona pro vrtání podpěr polic VB36/19 VB35/19, instruktážní video (S1)

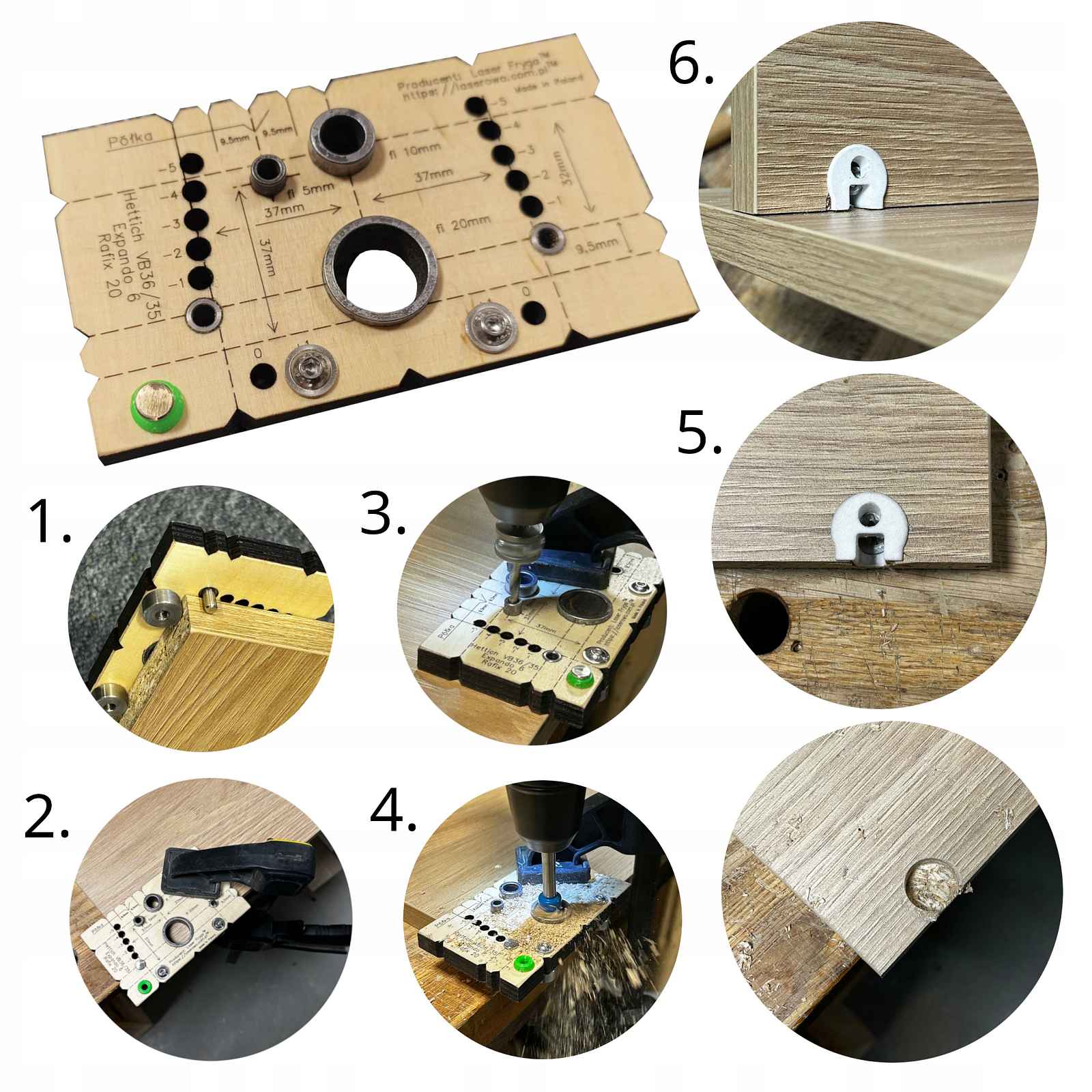

Šablona VB36 – Konektor VB35/16 VB36/19 – pro instalaci polic do korpusu a příček (pevné police)Krátká šablona v zkratce: https://youtube.com/shorts/mozqB9sViQUIdeální pro vrtání otvorů pod police a díky dodatečnému 5mm pouzdru s ním také vyvrtáte otvory pro třepání Šablona umožňuje: vrtání otvorů o průměru 20/10 mm do police pro spojky VB35/16, VB36/19, Rafix 20 a Expando 6, vrtání otvorů o průměru 5 mm do boku - pod upevňovací trn, vzdálenost od okraje strany k otvoru pro trn je 37 mm, vzdálenost od okraje police k ose otvoru 20 mm je 9.5 mm, Možnost nastavení vzdálenosti od boku police k ose otvorů v rozsahu 37-32 mm, po 1 mm, při nastavení 37 mm (otvor pod pin 0) je strana slícována s policí, při nastavení 32 mm (otvor pod pin -5) bude strana zasunuta dovnitř těla o 5 mm, Polohování pomocí kolíků zajišťuje vysokou přesnost a opakovatelnost, Pin umožňuje bleskurychlou, beznástrojovou změnu vzdálenosti, Šablona je vybavena schránkou na pin, díky které zabráníme její ztrátě,Nízká hmotnost a malé rozměry, Šípky usnadňující umístění šablony k linii, Tvrzené dutinky pro přímé vrtání zaručují vysokou trvanlivost výrobku, Tulejky vyčnívají nad povrch šablony, díky čemuž omezovač hloubky vrtání nepoškozuje šablonu. Vrtání pod trny a police Vzhledem k vzdálenosti 37 mm lze také vrtat pod třmen VB35 vyvrtat otvory pro standardní držáky polic Vlastnosti produktušablony o tloušťce 12 mm jsou vyrobeny z lakované překližkytvrzené dutinky pro vrtání - fi 5 mm, fi 10 mm, fi 20 mmOdrazky v šabloně jsou vyrobeny z oceli.Pokyny k použití šablony: 1. Nastavte vzdálenost od boku pomocí kolíku, 2. Namontujte šablonu pomocí tesařské svorky, 3. Vyvrtejte otvor do police vrtákem o průměru 20 mm, 4. Vyvrtejte otvor do boku vrtákem o průměru 5 mm, 5. Nainstalujte konektor , 6. Sešroubujte oba prvky k sobě.Potřebné příslušenství vrták o průměru 5 mm, vrták o průměru 10 mm (VB36/19), vrták fi 20 mm (VB36/19, Rafix 20, Expando 6), omezovač hloubky vrtání (volitelně), dobrý truhlářský stisk, šroubovák nebo vrtačka. Výše uvedený popis produktu byl napsán člověkem, který rád zodpoví vaše dotazy nebo pomůže s výběrem správné šablony.Na fotografiích ukazujeme skutečné produkty, nikoliv vizualizace.
