Šablona pro frézování úchytů zásuvek, snadné použití, instruktážní video

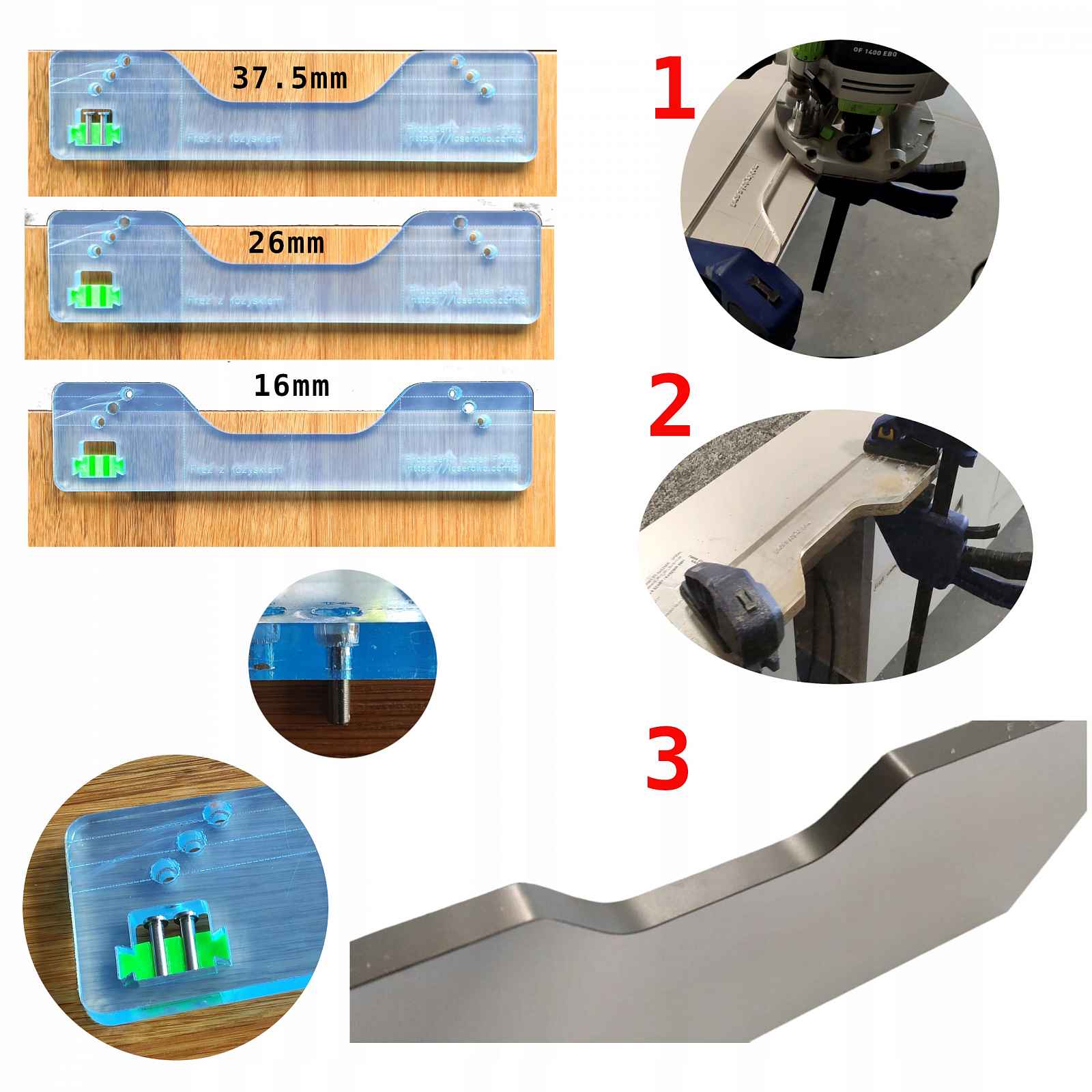

Šablona sloužící k frézování úchytů zásuvek na čelní straně zásuvek.Umožňuje frézování 4 hloubek: 37.5 mm, 26 mm, 16 mm a 5 mm.Hloubku regulujem pomocí umístění kolíků do vybraného otvoruNa videích ukazujeme, jak šablonu používat:https://www.youtube.com/watch?v=MVGaPghwukshttps://youtube.com/shorts/vNjvw5-jrRkPotřebné nástroje:fréza s ložiskem – libovolný průměrdobré truhlářské svěrkyhorní frézkaFunkce šablonyumožňuje rychlé frézování otvorů pod držáky,v případě frézování do celé hloubky (37.5 mm) umožňuje provedení zaoblení po stranách rukojetidíky polohovacím kolíkům lze vyfrézovat rukojeti o menší hloubce – 26, 16 nebo 5 mmumožňuje vytvoření úchytu o šířce až 170 mm (hloubka 37.5 mm)čáry trvale vyryté na šabloně umožňují její přesné umístění,vyrobeno z průhledného plexi, což zlepšuje viditelnost zpracovávaného materiálu.rozměry 340 x 80 mmvyroben z průhledného plexiskla o tloušťce 10 mm,piny z kyselinovzdorné oceli,úložný prostor na piny zabraňuje jejich ztrátěObsah baleníšablona s nalepenou fólií nebo ochranným papírem – 1 kspolohovací kolíky z odolné oceli umístěné v úložném prostoru – 2 ksprotiskluzové podložky – 3 ksPoužití šablony je velmi jednoduché:Krok 1 – připevněte šablonu k obráběnému prvku. Věnujte pozornost tomu, zda svorky neblokují pohyb nohy frézky po šabloněKrok 2 – vyfrézujte otvorKrok 3 – Obráběnou stranu polepte na olepovačkuVýše uvedený popis výrobku byl napsán člověkem.Na fotografiích ukazujeme skutečné produkty a výsledky jejich použití, nikoliv vizualizace.
