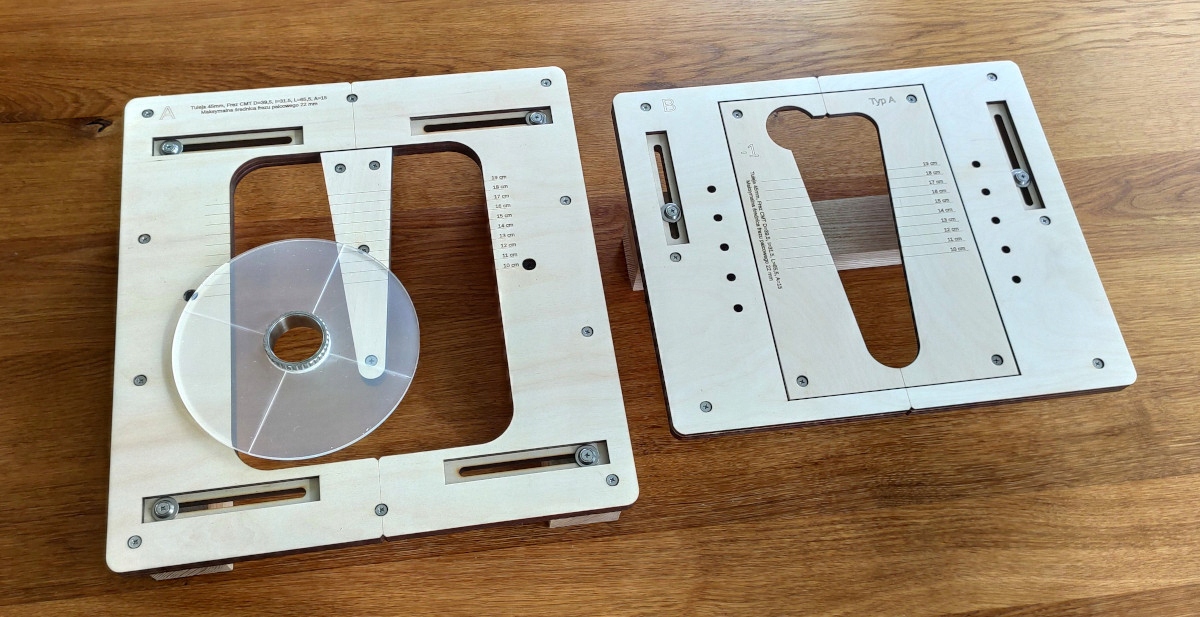

Sada šablon pro provádění tesařských spojů na „vlaštovčí ocas“ pomocí velké frézy CMT pro systém Arunda (664.395.11)Sada B: pro průřezy: 200-240 mm x 200-320 mmNa následujících videích ukazujeme princip fungování šablonFrézování drážky – nastavení šablony, upevnění a frézování: https://youtu.be/SvfxpUxM4kIFrézování čepu – nastavení šablony, upevnění a frézování: https://youtu.be/YRJJtP7IpUESkládání spojení: https://youtu.be/ROPCffM6sRsŠablona se skládá z základny a vyměnitelných insertů. Díky tomu snižujeme náklady na nákup nástroje při práci na různých průřezech nosníků.Na fotografii je základna s demontovaným insertem.Spojení provádíme pomocí frézky, šablony a sady fréz + kopírovací kroužek (kroužek je součástí balení, frézu a držák pro jeho upevnění je nutné zakoupit samostatně). Šablony lze připevnit k obráběným trámům pomocí šroubů nebo upevňovacích prvků.Správně provedené spojení tohoto typu je neviditelné, odolné a výrazně zlepšuje vizuální aspekt konstrukce.Správné nastavení frézy – spuštěno tak, aby horní část čepele byla asi 0,5 mm nad povrchem nosníku. Frézujeme „najednou“ na plnou hloubku frézy. Není možné frézovat na polovinu hloubky, protože pak rozměry čepu a drážky nebudou do sebe pasovat.Můžete také nejprve vyfrézovat střed prstovou frézou o maximálním průměru 22 mm.Pak zbytek vyfrézujte pomocí frézy „vlaštovčí ocas“.Sada obsahuje:- základna pro provádění drážek,- základna pro výrobu čepů,- Vložka typu C (varianty od 0 do +6 mm šířky) – 7 ks- Sada nárazníků vyrobených z jasanu - 3 ks- Patka pro frézku ve verzi pro samostatné vrtání otvorů - 1 ks, plexi 6 mm- Kopírovací kroužek o průměru 45 mm – 1 ksOdrazníky jsou vyrobeny z jasanu – přebroušené, surové. V otvorech jsou kovové mufy pro závit M5, které zaručují vysokou životnost.Základna pro čepy (A) 400x430x18 mmZákladna pro drážky (B): 380x340x18 mmŠablony jsou vyrobeny z překližky, nárazníky z masivního jasanu, patka z plexi 6 mm, ocelová vložka.Správné nastavení frézy – spuštěno tak, aby horní část čepele byla asi 0,5 mm nad povrchem nosníku. Frézujeme „najednou“ na plnou hloubku frézy. Není možné frézovat na polovinu hloubky, protože pak rozměry čepu a drážky nebudou do sebe pasovat.Můžete také nejprve vyfrézovat střed prstovou frézou o maximálním průměru 22 mm. Pak zbytek vyfrézujte pomocí frézy „vlaštovčí ocas“.Další inserty lze zakoupit na našich dalších aukcíchDostupné inserty pro následující průřezy:Typ A: 60-100 mm x 60-220 mmTyp B: 120-200 mm x 120-280 mmTyp C: 200-240 mm x 200-320 mm
