Šablona pro excentry, kolíky, polic a přepážky – velmi přesná – v4

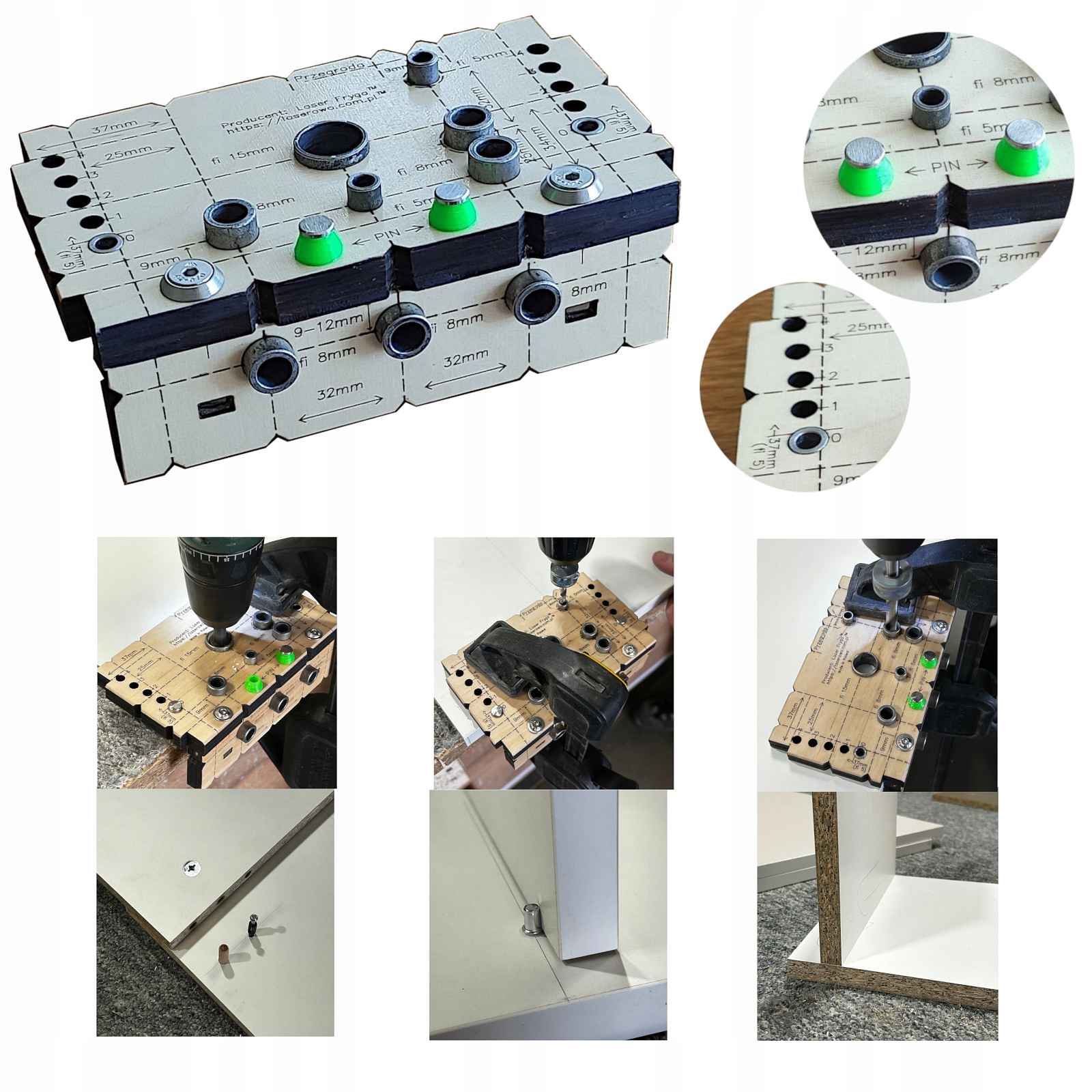

Šablona mimostřednosti V4Jediná šablona na trhu, která umožňuje provést jak spojení korpusu na excentry a/nebo kolíky, tak i přepážku!Navíc stejným šablonem vytvoříte otvory pro podpěry polic!Vytvoření excentrického spojení pomocí šablony:https://www.youtube.com/watch/tzEDx_iWxugVytvoření přepážky pomocí šablony ve verzi v4:https://www.youtube.com/watch/jV4XaG8PjCkPotřebné nástroje:- dobrý tesařský stisk,- kruhová fréza fi 15 mm,- vrtáky do dřeva 5 mm a 8 mm,- šroubovák nebo vrtačkaVlastnosti šablony:- Vyrobeno z lakované překližky o tloušťce 12 mm,- Všechny otvory pod vrták jsou zesíleny trubkami z tvrzené oceli (55HRC) o výšce 18 mm a 15 mm. Otvory pro kolíky fi 8 mm.- Kompatibilní s excentry o délce třepení 34 mm. Ideální pro desky o tloušťce 18-24 mm. (vzdálenost 9-12 mm)- Dlaždice jsou spojeny šrouby M5, v malé desce jsou ocelové matice, což zajišťuje dobré a trvalé spojení.- Zasouvací trn zajišťuje nejvyšší přesnost a opakovatelnost polohování. Můžete také použít okraje šablony, štěpky a čáry na ní vyryté. Velké plochy na bocích usnadňují přitlačení šablony truhlářským stlačovačem.- V šabloně je místo pro uložení pinů. Díky němu snižujeme riziko jeho ztráty.Konfigurace hlavní šablony:- na horní desce jsou 4 dutinky z kalené oceli na 55 HRC: 1x fi15 mm, 2x fi 5 mm a 3x fi 8 mm s výškou 18 a 15 mm,- na spodní desce jsou 3 dutinky z kalené oceli na 55 HRC: 3 x 8 mm o výšce 18 mm,- vzdálenost od dříku ke středu otvoru 15 mm – 57 mm,- sada obsahuje 6 distančních prvků: 3 z prešpánu o tloušťce 0,6 mm, 2 z prešpánu o tloušťce 0,9 mm, 1 z překližky o tloušťce 3 mm.- součástí balení jsou dvě polohovací čepy 5 mmDíky možnosti nastavení lze nastavit vzdálenost mezi 0,6 mm až do 6,6 mm. To umožňuje spojování nejen standardních nábytkových desek, ale také desek, lepidel apod.Šablony mohou také provést následující připojení: - kolíkové – spojení 90 stupňů: https://youtu.be/tISBjOloldg - kolíkové – spojení pod úhlem 90 stupňů, zkosení 45 stupňů: https://youtu.be/IYC6HTcvX0s - kolíkové – spojení pod úhlem 90 stupňů, uprostřed blendy/desky: https://youtu.be/40OJKBhlShA - kolíkové - prodlužování mixéru: https://youtu.be/N7WGEtqjqXYMožné je vyrobit otvory pro držáky pod police pomocí vrtáku o průměru 5 mmRozměry:- dlaždice I 138x82 mm,- dlaždice II 138x35 mm, dlaždice I a II jsou spojeny pod úhlem 90 stupňů (+-1).Výše uvedený popis produktu byl napsán člověkem, který rád zodpoví vaše dotazy nebo pomůže s výběrem správné šablony.Na fotografiích ukazujeme skutečné produkty, nikoliv vizualizace.
