Šablona pro excentry, kalené pouzdro, přesné a snadné použití, 3v1

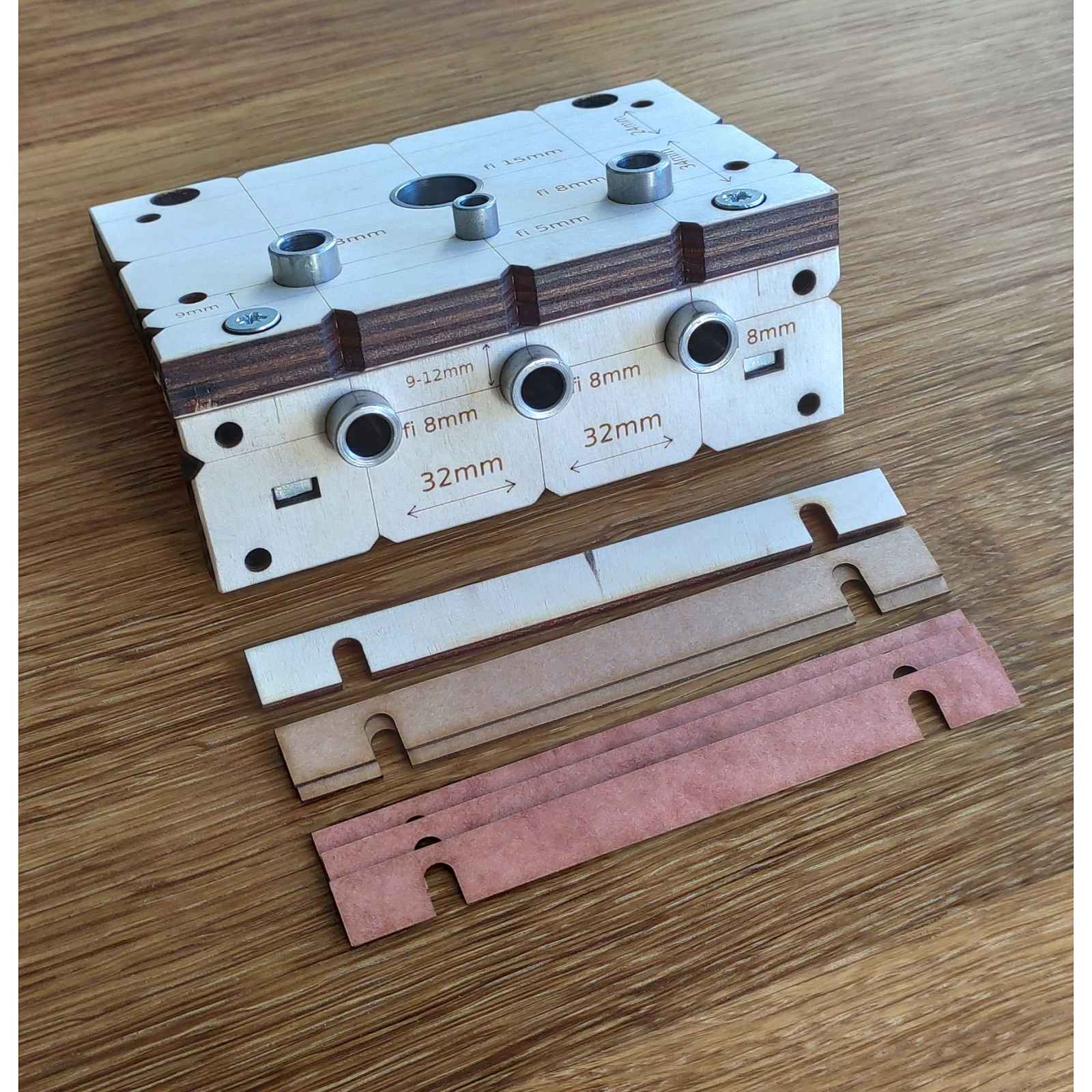

Šablona sloužící k přesnému vrtání otvorů pro excentrické spoje (včetně MINIFIX 15 B34 Hafele), kolíkové, konfirmátové. Vyroben z překližky o tloušťce 12 mm, všechny otvory pod vrták jsou zesíleny trubkami z nástrojové oceli o výšce 18 mm a 12 mm. Otvory pro kolíky o průměru 8 mm. Otvory jsou umístěny v polovině tloušťky desky. Délka excentrického dříku je 24 nebo 34 mm. Tloušťka desky 18-24 mm (vzdálenost 9-12 mm). Díky možnosti změny konfigurace (otočení desky) umožňuje šablona vytvářet otvory pro excentry o délce dříku 24 i 34 mm. V této verzi je šablona ideální pro vrtání otvorů pro spoje na konfirmáty a/nebo kolíky. Konfigurace standardní šablony: - na horní desce jsou 4 dutinky o průměru 15 mm, 5 mm a 2 x 8 mm, výška 18 mm, 15 mm a výška 12 mm, - na spodní desce jsou 3 dutinky o průměru 8 mm a výšce 18 mm, - vzdálenost od okraje ke středu otvoru 15 mm – 34 mm Regulace vzdálenosti se provádí umístěním distančních destiček z prešpánu mezi dlaždicemi. Tloušťka jedné vzdálenosti 0,6 mm, 5 kusů v balení. Polohování usnadňuje konstrukce šablony, štěpky a čáry na ní vyryté. Velké plochy na bocích usnadňují přitlačení šablony truhlářským stlačovačem. Překližka 12 mm, v otvorech pouzdra z nástrojové oceli. Rozměry: dlaždice I – 125x82 mm, dlaždice II 125x35, dlaždice spojené pod úhlem 90 stupňů.
