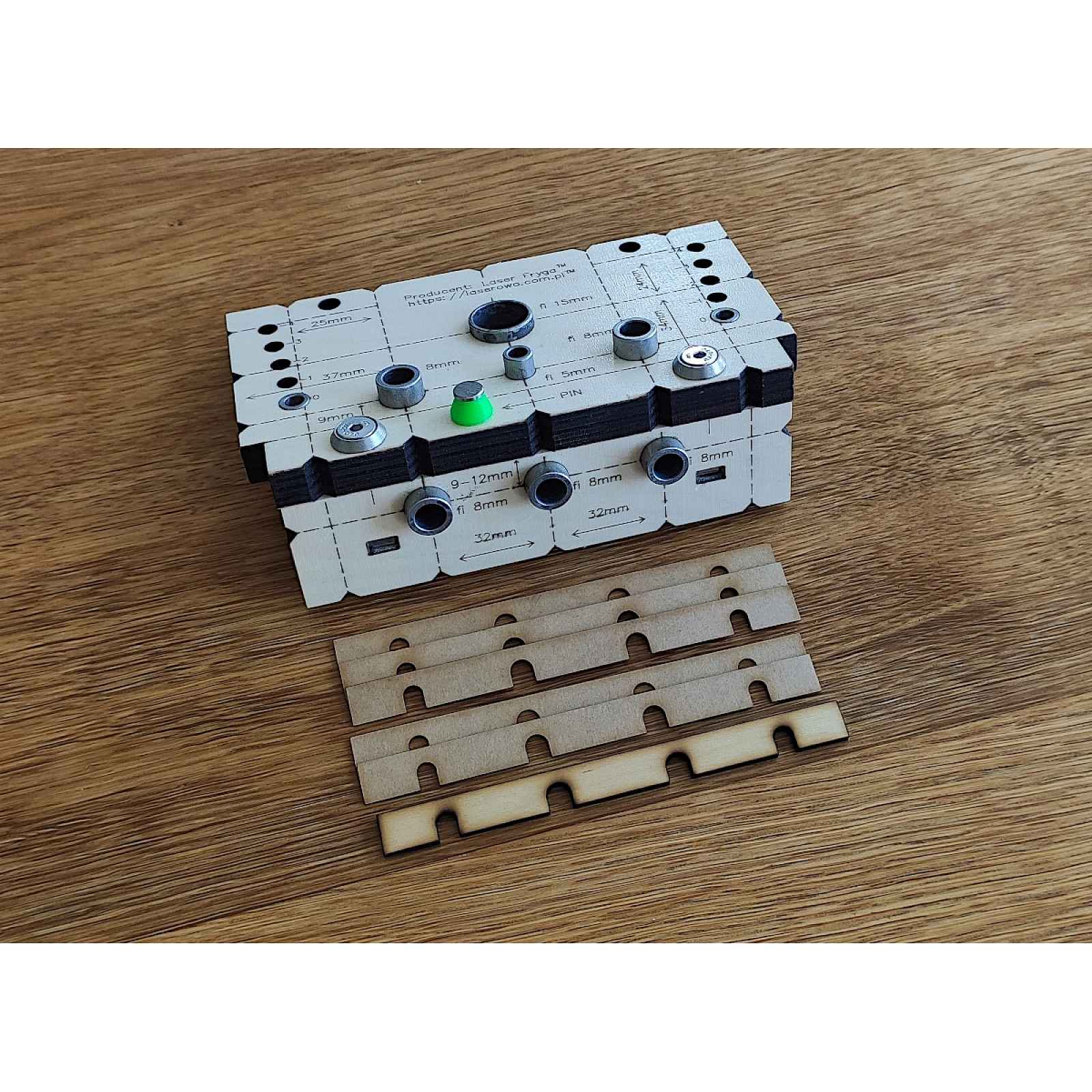

Šablona pro excentrické vzorníky pro neviditelné skryté spoje 8/10/15 v2
S pomocí šablony:Sestavíte korpus na excentry + kolík,Sestavíte korpus pouze na kolíky,Provedete různá spojení kolíky (kolík 8 mm):přímé prodlouženíúhlové - 90 stupňůúhlové - 45 stupňůNainstalujete přepážku - dodatečně je potřeba destička pro rovné plochy, která je k dispozici v jiné aukci.Vertikálně a na správném místě navrtáte:Otvory Ø 8 mm pro nábytkový kolík,Otvory pro excentr Ø 15 mm,Otvor pro trn excentru Ø 5 mm (korpus).S dodatečnou destičkou pro rovné plochy:Otvor pro trn excentru Ø 5 mm a kolík Ø 8 mm (přepážka),Otvory pro podpěry polic Ø 5 mm,Otvory pro trny excentrických spojů Ø 5 mm (Rafix 20, VB36, Expando 6, Flipper, PK2, atd.)Potřebné nářadí:vrták nebo fréza Ø 15 mm,vrták Ø 8 mm,vrták Ø 5 mm,Omezovač hloubky vrtání (volitelně),Vrtačka nebo šroubovák.Spojení bez mezer - vzdálenost 9 mm. Na videu je předchozí verze šablony v4 - funkčně stejná jako v2. www.youtube.com/embed/tzEDx_iWxugŠablonou lze stejně rychle provést spojení kolíky - spojení 90 stupňů - www.youtube.com/embed/tISBjOloldgŠablonou lze stejně rychle provést různá spojení kolíky - spojení pod úhlem 90 stupňů, zkosení 45 stupňů - www.youtube.com/embed/IYC6HTcvX0sŠablonou lze stejně rychle provést různá spojení kolíky - spojení pod úhlem 90 stupňů, uprostřed desky - www.youtube.com/embed/40OJKBhlShAŠablonou lze stejně rychle provést různá spojení kolíky - prodloužení desky - www.youtube.com/embed/N7WGEtqjqXYFunkce produktuŠablona umožňuje vytvořit korpus (spojení boků s deskami):na nábytkový kolík 8 mm,na excentry 15 mm, délka trnu 34 mm,na excentry a kolíkyv nouzi možnost sestavit korpus s excentry o délce trnu 24 mmVytvoříte přepážku v korpusu:s pomocí dodatečné destičky pro rovné plochy vytvoříte přepážku a navrtáte otvory pro podpěry polic,po demontáži malé destičky umožňuje vrtání otvorů i uprostřed desky (montáž přepážky),Spojíte kolíky 8 mm nejen nábytkové desky, ale i prkna, lepené spoje atd.Šablona je symetrická, díky tomu bezproblémově navrtáte levý i pravý bok a spodní i horní desku vrtáním z gravírované strany šablony,Dorazy ve formě zasouvacích kolíků umožňují rychlé přenastavení nástroje,V šabloně se nachází schránka na polohovací kolík, díky které minimalizujeme riziko jeho ztráty,Zářezy v šabloně umožňují nastavení šablony podle linie,Vysoká odolnost díky použití kalených vodicích pouzder pro zesílení otvorů,Díky použití kovových šroubů a podložek M5 může být šablona opakovaně demontována bez ztráty přesnosti,Šablona vyrobená pomocí CNC laseru zaručuje velmi vysokou přesnost (0,01 mm) ve srovnání s jinými výrobními technikami, např. 3D tiskem (0,1 mm),Překližka jako základní materiál velmi dobře polohuje a vertikalizuje pouzdra a díky odolnosti vůči vysoké teplotě pouzdra nevypadávají při intenzivní práci, jak se to děje u šablon z plastů (3D tisk),Sestavení korpusu nevyžaduje žádné měření,Otvory v deskách jsou umístěny uprostřed tloušťky desky 18 mm, ve vzdálenosti 9 mm od hrany,Díky přiloženým distančním vložkám umožňuje pracovat s deskami o tloušťce 18-24 mm,Velké podložky umožňují silnější utažení destiček bez poškození šablony,Vlastnosti produktuŠablona je vyrobena z lakované překližky o tloušťce 12 mm,Všechna vodicí pouzdra jsou z kalené oceli,Hlavní otvor pro kolík je zesílen ocelovým pouzdrem,Hlavní otvory pro polohovací kolík jsou zesíleny ocelovými pouzdry,Vzdálenost od trnu ke středu otvoru Ø 15 mm - 57 mm,Destičky jsou spojeny šrouby M5,V malé destičce jsou kovové podložky,Rozměry:velká destička - 150x84 mmmalá destička - 138x36 mmNezbytné příslušenstvívrták nebo fréza Ø 15 mm,vrták Ø 8 mm,vrták Ø 5 mm,Omezovač hloubky vrtání (volitelně),Vrtačka nebo šroubovák.Nejčastěji kladené otázkyOtázka: Jaká je životnost šablony?Odpověď: Překližka je materiál, který se u truhlářských šablon dobře osvědčuje. Je lehká a dobře drží rozměry. Vložená pouzdra zaručují vysokou odolnost proti opotřebení. Používáme vysoce kvalitní lakovanou překližku italské nebo finské výroby.Otázka: Lze pouzdra vyměnit?Odpověď: Ano, pouzdra lze vyměnit. Nicméně od doby, kdy jsme
