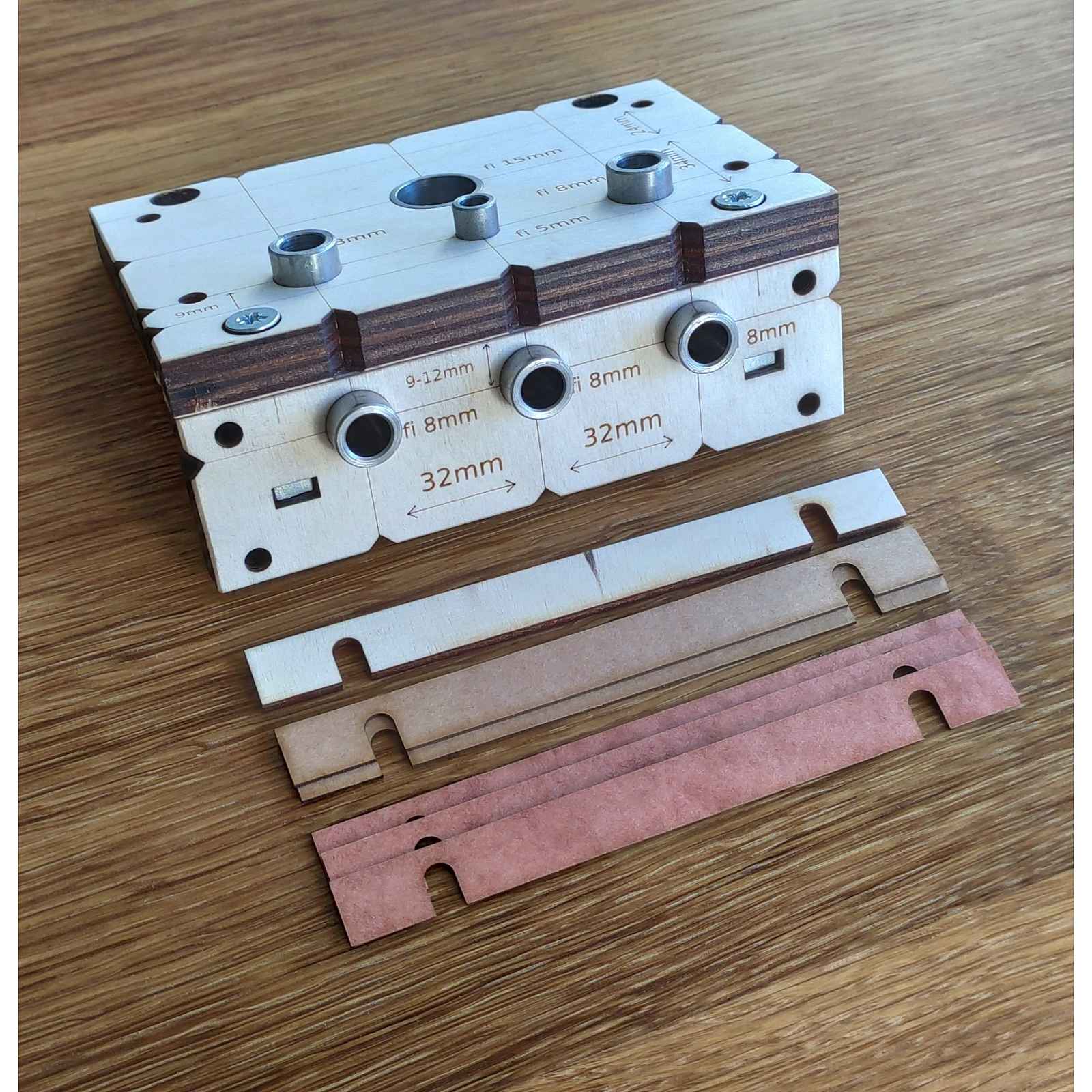

Šablona Pro Excentrické Kolíky 3V1, Kalené Dutinky 55HRC

Šablona sloužící k přesnému vrtání otvorů pro excentrické spoje (včetně MINIFIX 15 B34 Hafele), kolíkové, konfirmátové.POZOR: Od 11.06.2023. dne je šablona dodávána s tvrzenými pouzdry (55 HRC).Vyroben z překližky o tloušťce 12 mm, díky čemuž je šablona lehká a dutinky v ní vložené se nevysouvají v případě intenzivní práce, která způsobuje jejichpředehřívání. To je velká výhoda oproti šablonám vyrobeným z plastů.Všechny otvory pod vrták jsou zesíleny trubkami z kalené oceli (55 HRC) o výšce 18 mm a 12 mm. Otvory pro kolíky o průměru 8 mm. Otvory jsou umístěny v polovině tloušťky desky.Tloušťka desky 18-24 mm (vzdálenost 9-12 mm).Díky možnosti změny konfigurace (otočení desky) umožňuje šablona vytvářet otvory pro excentry o délce dříku 34 i 24 mm.Konfigurace standardní šablony:- na horní desce jsou 4 dutinky o průměru 15 mm, 5 mm a 2 x 8 mm, výška 18 mm, 15 mm a výška 12 mm,- na spodní desce jsou 3 dutinky o průměru 8 mm a výšce 18 mm,- vzdálenost od okraje ke středu otvoru 15 mm – 34 mmPoužití šablony: https://youtu.be/tHdxOEBJAMsRegulace vzdálenosti pomocí vložek: https://youtu.be/CkEhNtHCy0MRegulace vzdálenosti se provádí umístěním distančních destiček z prešpánu mezi dlaždicemi.V sadě 5 kusů:- 3 x 0.6 mm,- 2 x 0.9 mm,- 1 x 3 mm.Polohování usnadňuje konstrukce šablony, štěpky a čáry na ní vyryté. Velké plochy na bocích usnadňují přitlačení šablony truhlářským stlačovačem.Je vyroben z překližky o tloušťce 12 mm, díky čemuž je šablona lehká a dutinky v ní vložené se nevysouvají v případě intenzivní práce, která způsobuje jejich předehřívání.Upozornění: Výrobek je složen a předem kalibrován. Šablona umožňuje nastavit polohu malé dlaždice vzhledem k velké. Před použitím na cílovém materiálu se doporučuje provést zkoušky a nastavit šablonu podle vlastních požadavků. Zejména věnujte zvláštní pozornost dostatečně silnému utažení přítlačných šroubů. Tak, aby dlaždice byly stabilně připevněny k sobě.Vylepšené verze šablony jsou k dispozici na mých dalších aukcích.Rozměry: dlaždice I – 125x82 mm, dlaždice II 125x35, dlaždice spojené pod úhlem 90 stupňů.
