Šablona pro bezpříchytkové zapuštěné bezfalcové dveřní závěsy

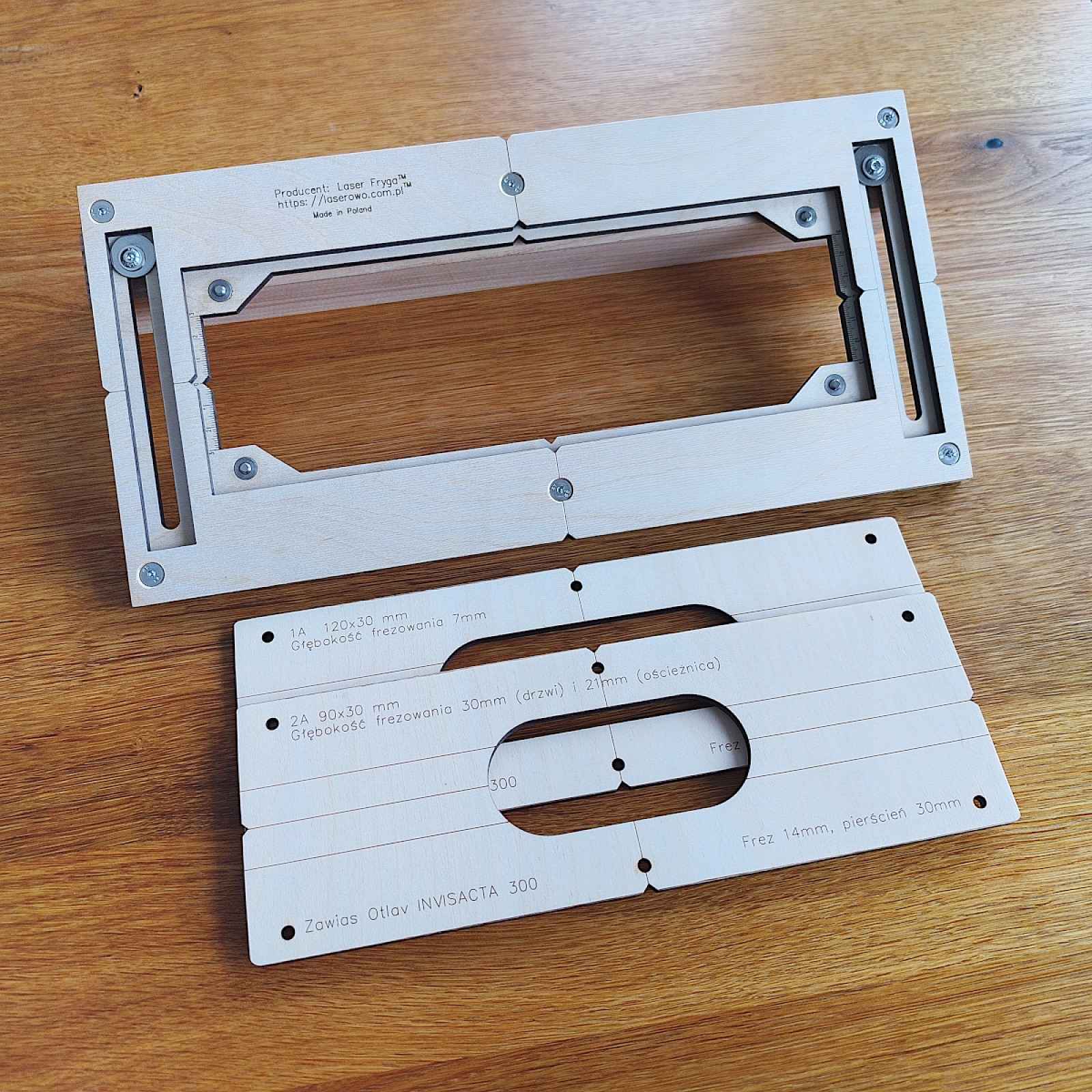

Šablona umožňuje frézování otvorů pro zapuštěné závěsy – dveřní nebo stolníŠablona je postavena ve formě základny s vyměnitelnými inserty. Díky tomu lze po výměně insertu frézovat různé otvory pro daný závěs nebo frézovat otvory pro různé typy závěsů.V nejnovější verzi jsme přidali kovové polohovací kolíky pro insertyVideo ukazující použití šablony naleznete zde: https://youtu.be/wl9qjgwjyn8Návod k použití šablony – závěs Sevroll Secret1. Pomocí svěrek namontujte základnu na frézovací prvek2. Vyfrézujte otvor pomocí insertu 1A a poté 1B3. Očistěte otvor od třísek a prachu4. Nainstalujte závěsSada insertů- každý s označenou osou symetrie otvoru a okrajem obráběného materiálu,- hloubkou frézování,- průměrem frézy a kopírovacího kroužku, se kterým by měl být používán.Šablona je standardně k dispozici se sadou insertů pro jeden ze závěsů ze seznamu:Závěsy:AGB Eclipse 3.2Anselmi Istar 505 (AN140 3D)Anselmi AN160 3DArgenta Neo S5Argenta MediumArgenta SmallAXOR Interior 24BAKA protect 4010 3DBAKA protect 4010 3D FDDR Frame (korpus)Esprit PlusHafele 341.24. XXXHettich 18-25 mm 9133Hettich 22-30 mm 9133Hettich 28-40 mm 9133Hettich 35-50 mm 9133Kubikina K6100Kubica K5080Kubica K6200Kubica K6700Otlav Invisacta 230Otlav Invisacta 300 3DPIVOT IN.05.202 (domácnost – samostatně sada insertů, potřeba 4 inserty)Polsoft Estetic 80Polsoft Estetic 100Polsoft Estetic 130Polsoft W978Poettker 4883Poettker 4887Poettker 4888Salice Air (korpus)Sevroll Secret (korpus)Tectus TE303 3DTectus TE240 3D (domácnost – samostatně sada insertů, potřeba 4 inserty)Tectus TE340 3DTectus TE540 3DTectus TE640 3DTectus TE680 3D FDZICKER HH-3D140Při objednávce prosím uveďte číslo insertu, který má být vyroben. Pokud není k dispozici insert pro váš zámek, zadejte jeho typ a nejlépe odkaz v informacích o objednávce.Poznámka 1:Pro použití s frézou 14 mm a pouzdrem 30 mm. Inserty mohou být vyrobeny pro jinou sadu nástrojů.Poznámka 2:V případě zájmu o objednání insertů pro další závěsy si je prosím objednejte na aukci s samotnými inserty.V takovém případě prosím připište pracovní průměr frézy a kopírovacího pouzdra do informací prodávajícímu.Otvor v nárazníku s kovovou manžetou pro závit M5. To zajišťuje vysokou odolnost a možnost opakovaného kroucení spoje.Součástí balení jsou:- Základna o rozměrech 200 x 260 mm, překližka 12 mm- Vložka – 2 ks (v závislosti na typu závěsu) o rozměrech 300 x 100 mm, překližka 6 mm- nárazník z masivního jasanu s otvory M5Překližka 12 mm (základna), překližka 6 mm (inserty)Výše uvedený popis výrobku byl napsán člověkem.Na fotografiích ukazujeme skutečné produkty a výsledky jejich použití, nikoliv vizualizace.
