Rychloupínací svěrák přesný sinusový bezvřetenový 80 x 100 mm Darmet
Upínací zařízení pro úhlové upevnění prvků v rozsahu 0° – 45°.Hlavní a nejdůležitější vlastností svěráku je sinusové nastavení hodnot pomocí referenčních destiček.Správné hodnoty získáme díky správně vyrobeným prvkům svěráku, teprve jejich přesnost provedení a správně broušené povrchy budou správně… Celý popis ↓
Popis Rychloupínací svěrák přesný sinusový bezvřetenový 80 x 100 mm Darmet

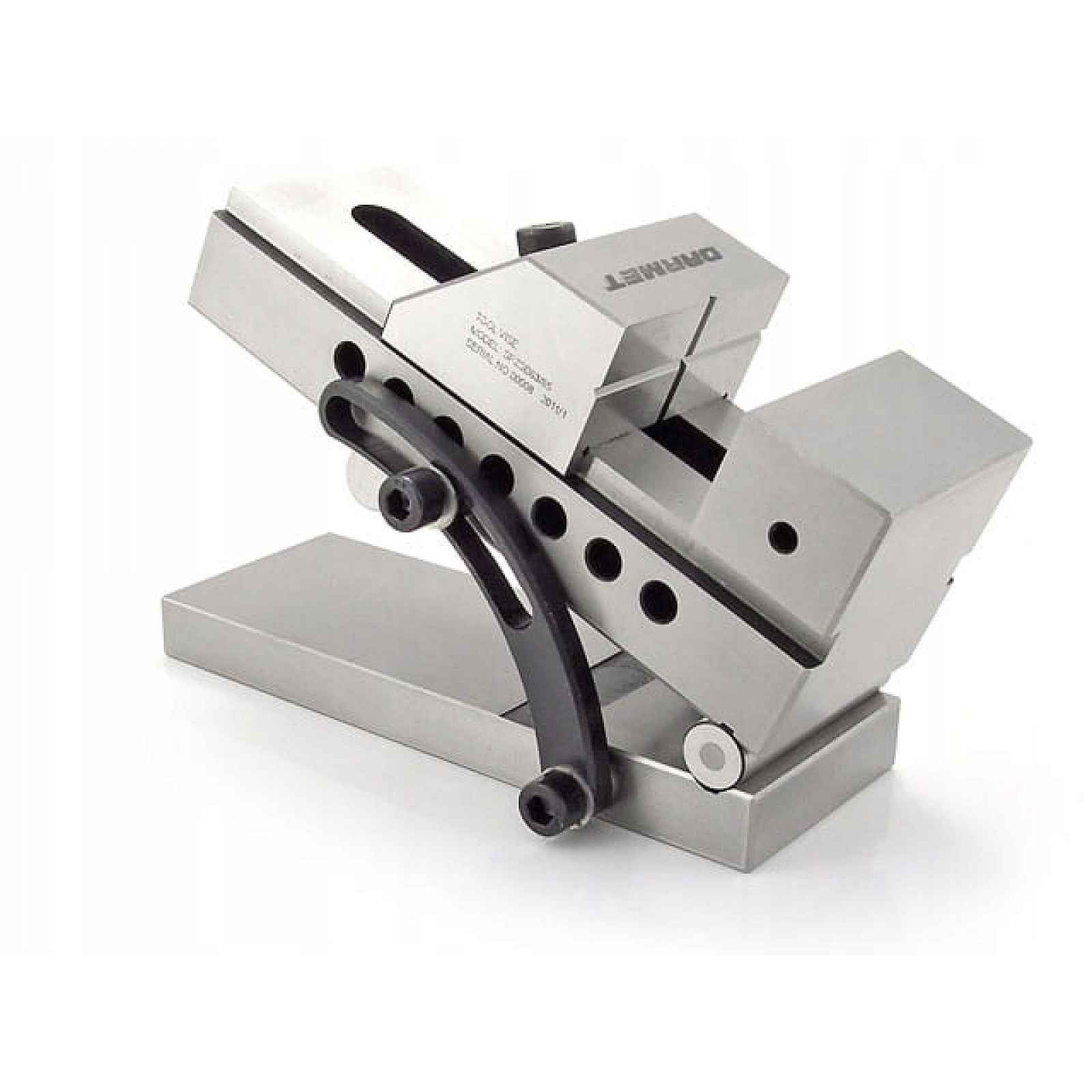

Rychloupínací svěrák přesný sinusový bezvřetenový brusný 80 x 100 mm SPZSB DARMET▶ Výrobce: DarmetModel: SPZSBŠířka čelisti: 80 mmTyp: brusné▶ Kód produktu: DM_IM_SPZSB_80_100▶ Informace:
odrážet knižní tolerance.Zařízení je vyrobeno z vysoce kvalitní legované oceli s pracovní plochou vytvrzenou na 58-62 HRC.Model SPZSB se oproti svým protějškům vyznačuje bezvřetenovým systémem pohyblivých čelistí.
Zobrazit celý popis
Za blokování čelisti je zodpovědný správně usazený šroub, který se upíná uvnitř těla.Nedostatek tažného šroubu je také výhodou pro omezený prostor, který tento svěrák potřebuje mnohem méně než u běžného svěráku se šroubem, který se vysouvá paralelně s pohyblivou čelistí.Prizmová pohyblivá čelist, tj. má svislou a vodorovnou drážku, která umožňuje upnutí válečků.Tento svěrák používáme při přesných a precizních obráběcích a měřicích pracích na bruskách, frézkách, obráběcích strojích s CNC numerickým ovládáním a dalších obráběcích centrech.Všechny použité šrouby mají univerzální imbusové konektory.Povrch základny je ze 100 % ocel, což umožňuje bezpečné a stabilní umístění nástroje na elektromagnetických stolech.Silná základna také umožňuje vložení svěráku do jiného upevňovacího zařízení, je třeba pamatovat pouze na jeho správnou montáž na stupňovité čelistní vložky nebo pomocí paralelních podložek.Pevná čelist má závitové otvory pro upevnění nárazníků, které stabilizují polohu vložených prvků.▶ Specifikace:
S 80 mmamax 100 mmh 40 mmH 117 mmL 200 mml1 100±0,015 mmPrůměr válečků ø18h6 mmHmotnost 10 kg▶ Parametry přesnosti:▶ Jak vypočítat a nastavit úhel sklonu:
Údaje
c = 100 mmα = 45°sin45° = 0,7071
Hledané
a = ?
Řešení
sinα = a/ca = c*sinαa = 100*0,7071a = 70,71 [mm]
Pro dosažení úhlu sklonu 45° je třeba položit hromadu dlaždic o výšce 70,71 mm.
Užitečná může být tabulka hodnot pro trigonometrickou funkci sinus.
