Rozšiřující modul B firmy Plum

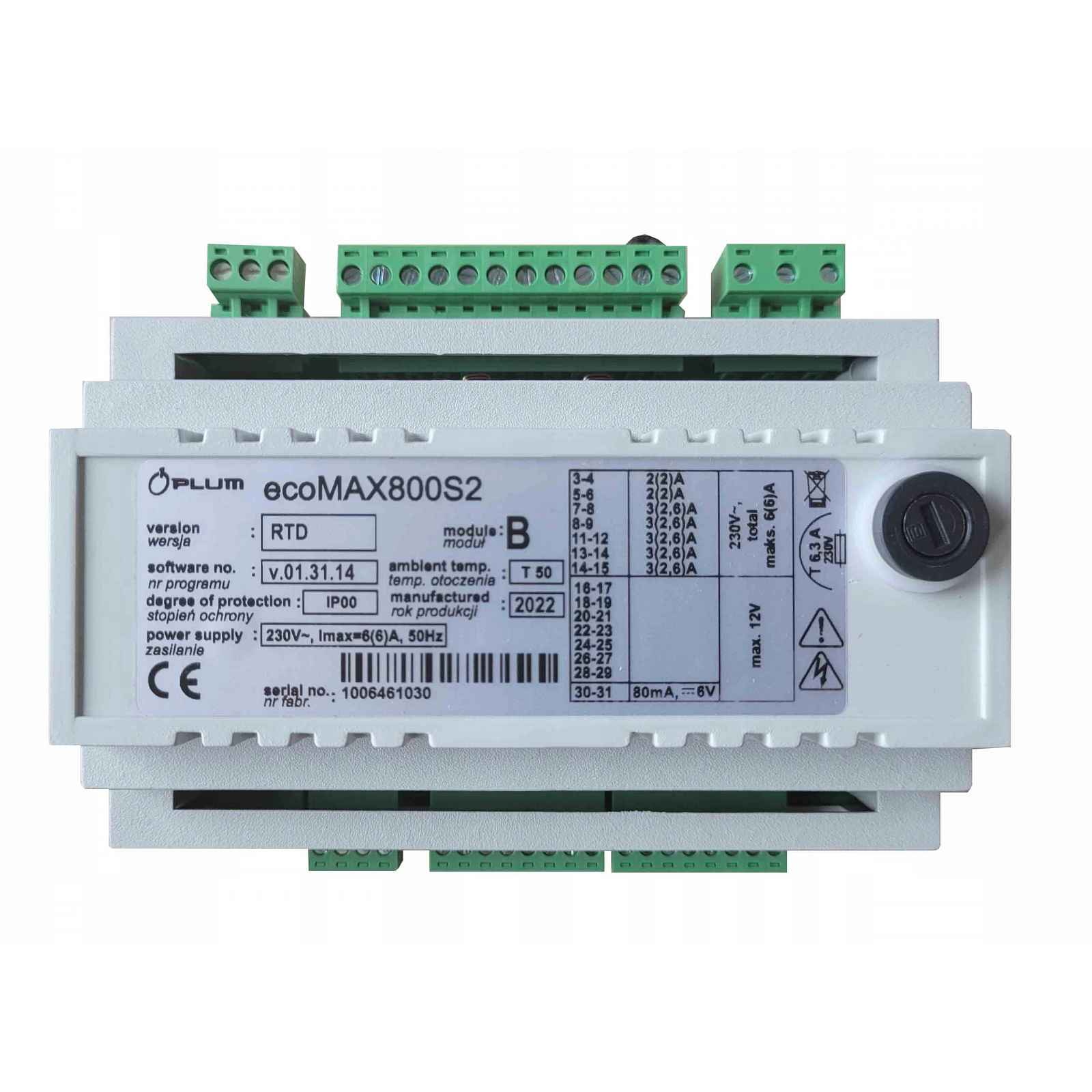

Rozšiřující modul B firmy PLUM PLUMModul B doplňuje rozsah funkcí realizovaných regulátory R.Control, R.Control TOUCH a S.Control TOUCH. Modul nemůže fungovat jako samostatné zařízení. Použití modulu a jeho funkce závisí na hlavním regulátoru, se kterým spolupracuje. Všechna nastavení pro modul se provádějí v hlavním regulátoru.  Technické údaje Napájení 230 V~; 50 Hz Proud odebíraný regulátorem I = 0,02 A (samotný regulátor) Maximální jmenovitý proud 6 (6) A Stupeň ochrany regulátoru IP20 - čelo,IP00 svorky Okolní teplota 0...50ºC Teplota skladování 0...65ºC Relativní vlhkost 5 -85% bez kondenzace vodní páry Rozsah měření teploty senzorů CT4 0...100ºC Přesnost měření teploty senzorů CT4 a CT4P 2ºC Připojení Šroubové svorky na straně síťového napětí 2,5 mm2 Šroubové svorky na ovládací straně 1,5 mm2Vnější rozměry 140x90x65 mm Hmotnost kompletu 0,3 kg Normy PN-EN 60730-2-9 PŘ-EN 60730-1Třída softwaru A Třída ochrany Pro zabudování do přístrojů třídy I Legenda: T1 – snímač teploty oběhu směšovače (typ CT4) T2 – snímač teploty oběhu směšovače (typ CT4) T3 – horní snímač teploty bufferu T4 – spodní snímač teploty vyrovnávací paměti T – pokojový termostat I – připojit pouze dvouvodičově, (připojení čtyřmi vodiči hrozí poškozením regulátoru A – hlavní regulátor R.Control nebo S.Control 230 V~ – napájecí kabel SM – pohon směšovače PM – směšovací čerpadlo PC – oběhové čerpadlo teplé užitkové vody GR – nulová lišta Legenda: T1 – snímač teploty oběhu směšovače (typ CT4) T2 – snímač teploty oběhu směšovače (typ CT4) T3 – horní snímač teploty bufferu T4 – spodní snímač teploty vyrovnávací paměti LS – snímač hladiny paliva spolupracující s podavačem bunkru T – pokojový termostat I – připojovat pouze dvouvodičově, (připojení čtyřmi vodiči hrozí poškozením regulátoru A – hlavní regulátor R.Control nebo S.Control 230 V~ – napájecí kabel SM – pohon směšovače PM – směšovací čerpadlo BU – podavač paliva z bunkru GR – nulová lišta POZOR: Zařízení spolupracuje pouze s pohony ventilů vybavenými koncovými spínači. Svorky s číslem 1-15 jsou určeny pro připojení zařízení s napájením ze sítě 230 V~. Svorky 16-31 jsou určeny pro spolupráci s nízkonapěťovými zařízeními (méně než 12 V).
