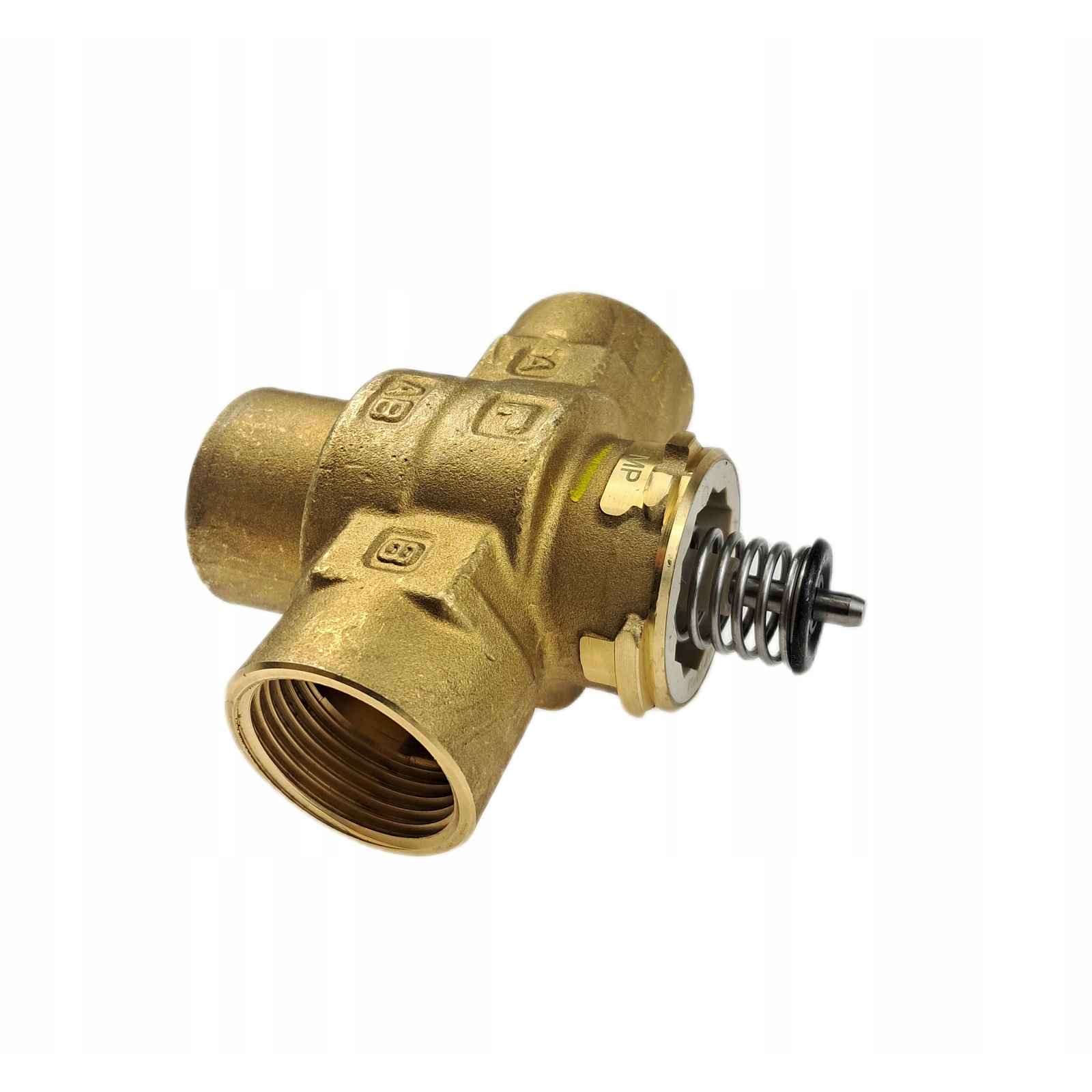

Rozdělovací ventil 1" 3-cestný Honeywell VCZMP6000/U Gw
Ventily typu VC s dvoupolohovým ovládáním se používají k řízení průtoku horké/chladící vody v topných/chladících instalacích v domácích a malých komerčních objektech. 3-cestné ventily se používají jako dělicí ventily. Může ovládat jeden klimatický konvektor, ohřívač, objemový ohřívač nebo konvektor. Celý popis ↓
Parametry
| Značka: | Honeywell |
Popis Rozdělovací ventil 1" 3-cestný Honeywell VCZMP6000/U Gw
V závislosti na modelu pohonu mohou být ventily ovládány regulátory s rozpínacími kontakty SPST nebo spínacími kontakty SPDT používanými v pokojových termostatech, ponorných a přídržných termostatech. Ventily řady VC díky sinusovému zdvihu pohonu umožňují tichý provoz a snižují efekt hydraulického nárazu.Konstrukce pístu ventilu zajišťuje utěsnění bez ohledu na diferenční tlak vzniklý na ventilu.V 3-cestném ventilu, který rozděluje průtok, se může vyskytovat jak z AB do A nebo B, tak z A nebo B do AB.Provedení:Mosazný korpusTřmen je vyroben z z nerezové oceliVentilová vložka Ryton™ (polyfenen sulphide) a Noryl™ (polyfenylen oxide)Technické údaje:
Zobrazit celý popis
| Médium | voda nebo směs s glykolem (max. 50% obsahu glykolu), podle VDI 2035 |
| Pracovní teplota | 1-95 °C |
| Jmenovitý tlak | až 20 bar |
| Diferenční tlak na ventilu | 4 bar |
| Hodnota Kvs | 7,7 m3/h |
| Přípojky | DN 25 1", Vnitřní závit |
Pravidla fungování
Verze s použitím pohonu s kontaktem SPDT
V okamžiku přijetí signálu potřeby tepla je kontakt NO termostatu uzavřen přes průchod B a otevře se průtok přes A. Když je průtok přes A zcela otevřený, vačkový mechanismus způsobí zkrat kontaktu SW1 a zároveň rozevření kontaktu SW2. V okamžiku výpadku signálu potřeby tepla je kontakt NC termostatu uzavřen, což způsobí napájení motoru přes kontakt SW1 a uzavření průtoku přes průchod A. Když je ventil zcela uzavřen, vačkový mechanismus svírá kontakt SW2 a zároveň rozpíná kontakt SW1. Ventil bude očekávat další potřebu tepla.
Verze s použitím pohonu s kontaktem SPST
V okamžiku přijetí tepelné potřeby způsobí kontakt termostatu napájení RLY1 a zkrat kontaktu NO na relé SW3, což vede k uzavření průtoku průchodem B a otevření průtoku A. Po dosažení úplného otevření průtoku přes A se vačkový mechanismus spustí kontakt SW1 a rozevře SW2. Dosažení požadované teploty způsobí rozevření
