ROZDĚLOVAČ11 Podlahového Vytápění Pro Podlahové Vytápění

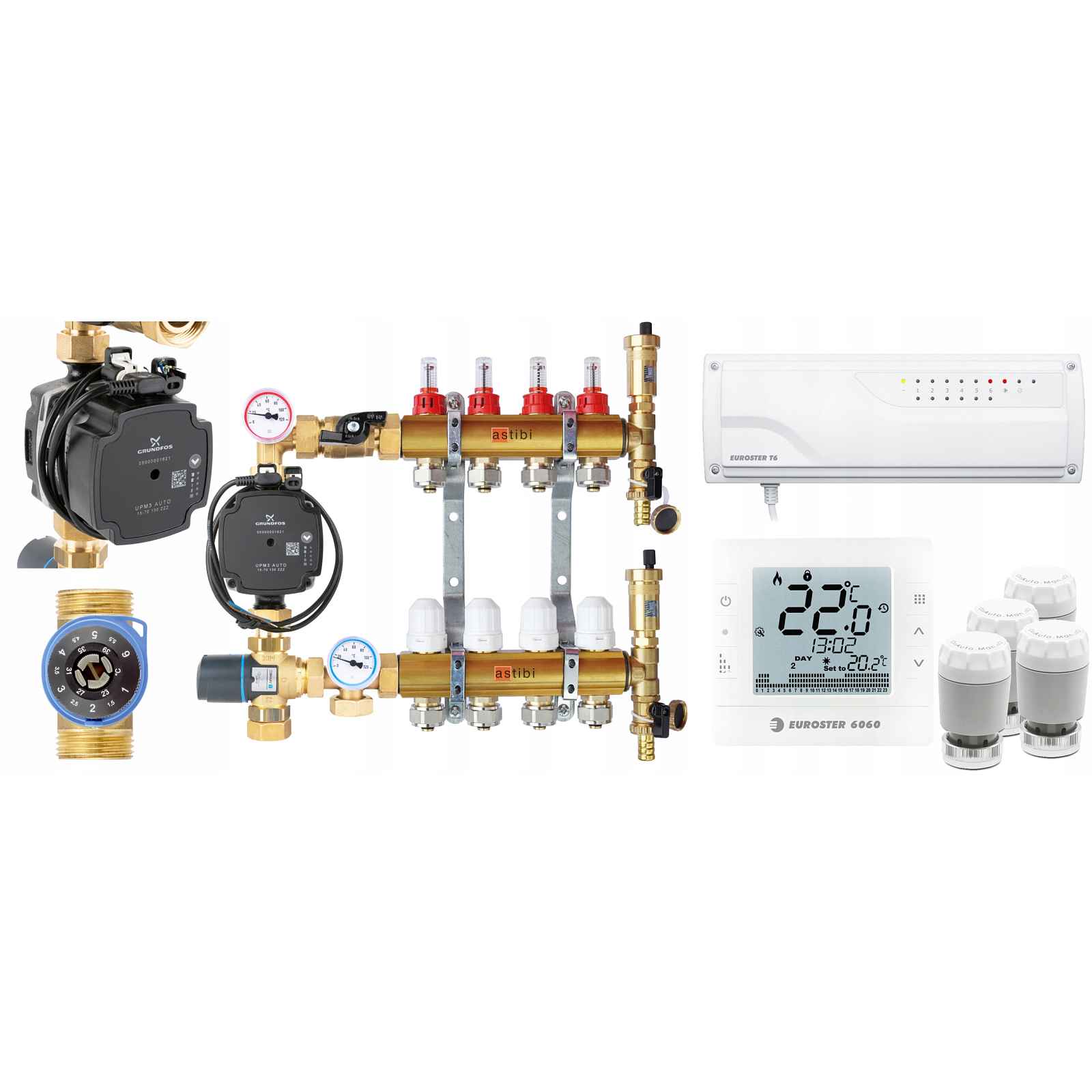

Předmětem aukce je:11-OKRUHOVÁ SADA PODLAHOVÉHO VYTÁPĚNÍ S INSTALAČNÍMI TERMOELEKTRICKÝMI POHONY A OVLÁDÁNÍM EUROSTERRozdělovač podlahového vytápění UGP 011 H-210 ASTIBI (včetně: spojek D16 PEX 3/4x16, odvzdušňovací a vypouštěcí sady)Směšovací sada AFRISO BTU 501 pro podlahové vytápění s ventilem ATM, automatické čerpadlo Grundfos UPM3Termoelektrický pohon EUROSTER T1NC x 11 ksOvládací lišta pro podlahové vytápění EUROSTER T6 s kabelemDrátový programovatelný termostat EUROSTER 6060Náhledová fotografie zobrazující rozdělovač se čtyřmi obvody. Aukce se zabývá rozdělovačem s počtem obvodů uvedených v názvu aukce.Sada obsahuje:1) Míchací sada AFRISO BTU 501 9050110AFRISO ATM 561 trojcestný termostatický směšovací ventil 20÷43°C, Kvs 2,5 m3/hteploměr s ručičkou - 2 ksuzavírací ventilVysoce kvalitní energeticky úsporné čerpadlo GRUNDFOS UPM3 Auto s napájecím kabelemvsuvka bradavka - 2 kstěsnění2) Horní nosník (MOSAZ)průtokoměry s niply a konektory PEX 3/4 x 16 (pro hliníkové a PEX trubky)Odvzdušňovací a odvodňovací jednotka AFRISO s odvzdušňovacím otvorem3) Spodní nosník (MOSAZ)termostatické vložky s namontovanými termoelektrickými pohony s připojovacími kabely M30x1,5 230Vniple s namontovanými spojkami PEX 3/4 x 16 (pro hliníkové trubky PEX)Odvzdušňovací a odvodňovací jednotka AFRISO s odvzdušňovacím otvorem4) Sada leštěných montážních konzol s roztečí 220 mmOVLÁDÁNÍ EUROSTER KABELOVÝM SYSTÉMEM:Termoelektrické pohony EUROSTEROvládací lišta pro podlahové vytápění s kabelem pro 6 zón EUROSTER T6Drátový programovatelný termostat EUROSTER 6060POPIS SADY 1. Paprsek s ručičkovým teploměrem. Uzavírací Kulový kohout . 2. Průtokoměr s niplem 3/4" a konektorem PEX 3/4 x 16 (pro trubku AL PEX 16 mm). 3. Energeticky úsporné elektronické oběhové čerpadlo ústředního topení GRUNDFOS UPM3 AUTO s napájecím kabelem. Technické údaje: Přípustná teplota kapaliny: minimálně 0°C, maximální + 95°C Maximální přípustná okolní teplota + 70°C Spotřeba energie: 5W-52W Maximální provozní tlak: 10 barů Napájení: 230V Síťová frekvence: 50/60 Hz Třída ochrany: IP44 Montážní délka: 130 mm Výška zdvihu: 7 m Čerpadlo UPM3 AUTO je energeticky úsporné, malé čerpadlo s vlastnostmi přizpůsobenými pro práci v systémech plošného vytápění. Nejmenší čerpadlo v řadě GRUNDFOS®, vylepšený model čerpadla alpha 2L. Špičkové čerpadlo UPM3 AUTO od společnosti GRUNDFOS® má 4 rychlosti. Rozhraní čerpadla bylo navrženo tak, aby bylo snadné a srozumitelné. Toto čerpadlo je vnitřně řízené (samostatně řízené) se třemi možnostmi ovládání. Uživatelské rozhraní má jedno tlačítko, jednu červenozelenou indikační LED diodu a čtyři žluté indikační LED diody. 4. Termostatický ventil s knoflíkem pro ruční regulaci teploty média v okruhu, zakončený niplíkem 3/4" a konektorem PEX 3/4 x 16 (pro trubku AL PEX 16 mm). Ventil uzpůsobený pro montáž pohonu. Technické údaje pohonu EUROSTER: Napájecí napětí: 230 V 50 Hz Připojení (závit): M30x1,5 Typ pohonu: NC, normálně zavřený Spotřeba energie během provozu: 1,2 W Maximální rozběhový proud: 300 mA Zdvih vřetena: 4,5 mm Doba zavírání a otevírání: přibližně 170 sekund Stupeň/třída ochrany: IP 54, třída ochrany II Uzavírací síla: 100 N Teplota média: maximálně 100 °C Okolní teplota: maximálně 60 °C Skladovací teplota: -25 °C až +60 °C Napájecí kabel: PVC, 2 x 0,75 mm², délka 0,8 m Vlhkost: maximálně 80 %, bez kondenzace 5. Spodní nosník s třícestným termostatickým směšovacím ventilem od AFRISO ATM 561 (rozsah nastavení. Kvs. 20÷43°C 2,5 m3/h), ručičkový teploměr. 6. Odvzdušňovací a odvodňovací jednotka se spolehlivým automatickým odvzdušňovačem od firmy AFRISO. Přívodní závit 1", zpětný závit 1".Univerzální kabelový ovládací modul pro rozdělovače vodovodního podlahového vytápění. Ovládá nezávisle maximálně 24 pohonů namontovaných na rozdělovači a umožňuje sériové propojení modulů pro podporu rozsáhlého topného systému EUROSTER T6KABELOVÉ OVLÁDÁNÍ PODLAHOVÉHO VYTÁPĚNÍEuroster T6 je univerzální kabelový ovládací modul pro rozdělovače vodovodního podlahového vytápění. Nezávisle ovládá maximálně 24 pohonů namontovaných na podlahovém rozdělovači a má možnost vypnutí kotle a oběhového čerpadla, pokud jsou vypnuty všechny topné okruhy. Modul spolupracuje s
