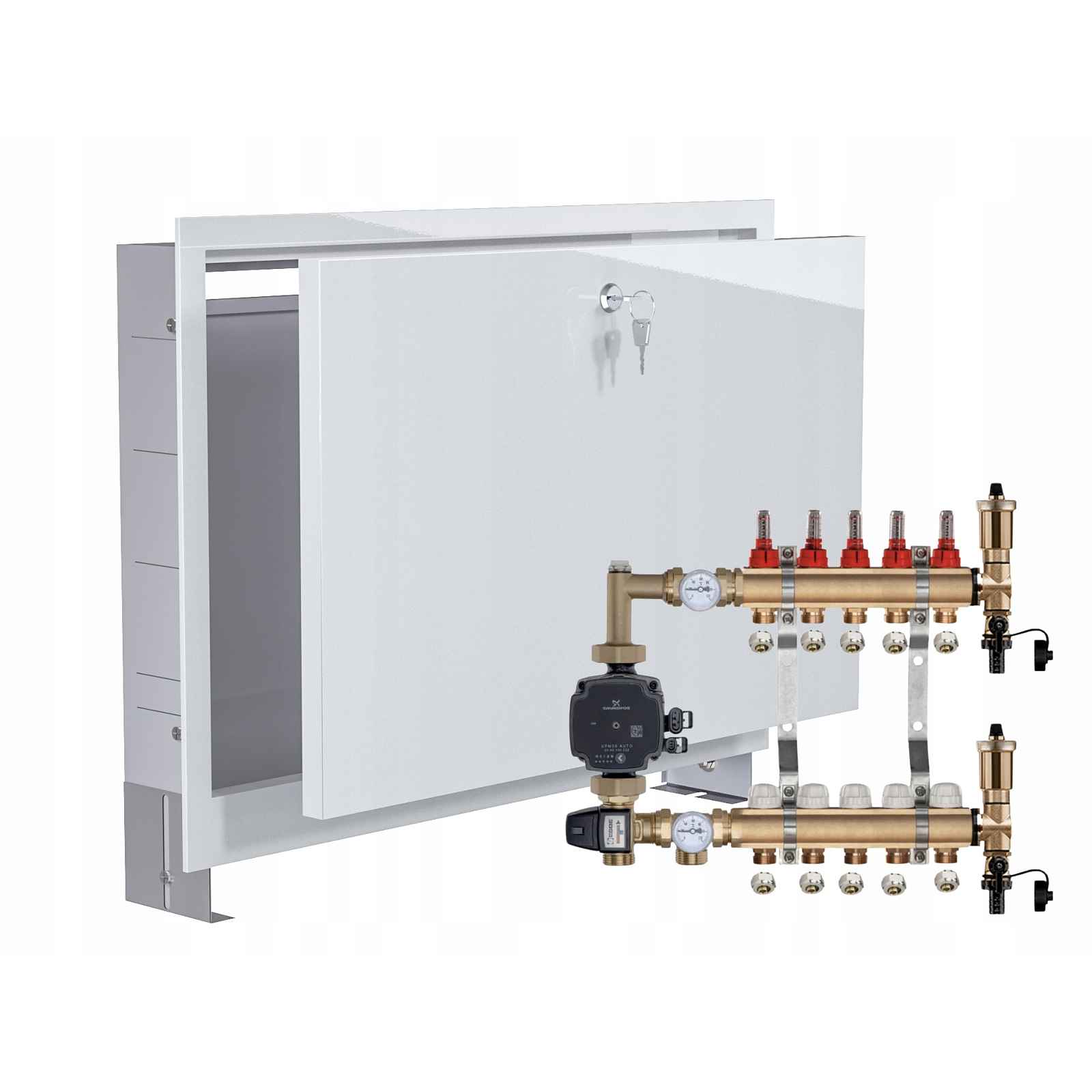

Rozdělovač pro podlahu 5 s Grundfos Group Pex Podomítková Skříňka
KOMPLETNÍ MOSAZNÉ ROZDĚLOVAČ 5 SEKCÍ S ČERPADLOVOU SKUPINOU GRUNDFOS + PEX ARMATURY + PODOMÍTKOVÁ KRABICE - POLSKÝ VÝROBCEMosaz CW617N pro pitnou vodu, odvzdušňovací a odtokovou sekciRozdělovač určený pro podlahové vytápěníDistributor používá příslušenství a komponenty vyrobené v EU - PRODUKT… Celý popis ↓
Popis Rozdělovač pro podlahu 5 s Grundfos Group Pex Podomítková Skříňka
DOPORUČOVANÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z TLUSTÉ MOSAZI A VYROBENÝ POLSKÉKRABICE PRO ZAPUŠTĚNOU MONTÁŽ VYROBENÁ POLSKÉSKUPINA ČERPADEL WILO VYROBENO POLSKÉSOUČÁSTÍ KOMPLETNÍ SESTAVY JE:✅ ZAPUŠTĚNÁ SKŘÍŇKA✅ Čerpadlová skupina s čerpadlem renomované značky GRUNDFOS✅ Termostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4✅ 2x mosazná ramena✅ mosazné niple (počet stejný jako počet okruhů x2)✅ průtokoměry (počet stejný jako počet okruhů)✅ termostatické ventily s hlavicí✅ držáky pro rozdělovač x2✅ odvzdušňovací a vypouštěcí skupiny x2✅ PEX SPOJKA 3/4 x 16 GW - adaptér - (počet stejný jako počet okruhů x2)1) Horní rameno:
Zobrazit celý popis
vyrobeno z vysoce kvalitní mosazi CW617N
průtokoměry zakončené niplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Dolní rameno
vyrobeno z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 - možnost montáže termoelektrických pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.ZAPUŠTĚNÁ SKŘÍŇKATechnické údaje:Vnější šířka: 610 mmVnitřní šířka: 565 mmVýška: 575–665 mmHloubka: 110–175 mmNastavitelná výška a šířkaDveře na mincePráškově lakovaná pozinkovaná krabice je určena pro bezpečnou instalaci ústředního topení (radiátory) a stropního topení (podlahové topení), jakož i sanitárních instalací, v závislosti na potřebách.Krabice jsou vyrobeny pomocí moderní laserové technologie a navrženy tak, aby zpevnily konstrukci celé skříně.Používáme pozinkovaný plech a práškové lakování , díky čemuž jsou skříně odolné vůči korozi a mohou sloužit svému účelu po mnoho let .DALŠÍ INFORMACE:Má nastavitelné montážní lišty po celé šířce skříně pro držáky rozvaděčů.Vyrobeno z plechu o tloušťce 0,8 mmPřední strana a rámeček práškově lakované bílou barvou.Přední část lze odejmout, což umožňuje snadnou instalaci dělicí příčkyDveře se zamykají mincí.Komponenty rozdělovače:ČERPACÍ A SMĚŠOVACÍ SKUPINAPRO PODLAHOVÉ TOPENÍs elektronickým / energeticky úsporným čerpadlem značky GRUNDFOSvyrobeno z mosaziSada obsahuje:mosazný niklovaný připojovací kus - 2 ksteploměr 0-120°C - 2 ksruční odvzdušňovač - 1 ksmosazné šroubení pro čerpadlo - 2 ksTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.elektronické / energeticky úsporné čerpadlo **Grundfos UPM3 AUTO L 25-70**:- Přípustná teplota kapaliny: minimum 0°C / maximum +95°C- Maximální přípustná teplota okolí: +70°C- Spotřeba energie: **4 - 52W**- Maximální provozní tlak: 10 bar- Napájení: 230V- Síťová frekvence: 50Hz- Stupeň krytí: IP44- Stavební délka: 130mm- Výtlačná výška: **7m**Vysoce kvalitní čerpadlo UPM3 AUTO L od GRUNDFOS má 4 rychlostní stupně. Rozhraní čerpadla je navrženo tak, aby jeho používání bylo snadné a srozumitelné. K ovládání stačí jeden tlačítko a pomocí 5 LED diod můžeme určit výkon čerpadla, stav poruchy nebo nastavení provozu.připojení k rozdělovači 1"rozteč 235mmpro podlahové topení do 125 m2Termostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.Ventil s velmi vysokým průtokem KVS 3,4Ventil je určen pro řízení podlahového topení Ventil má ochranu proti opaření a bakteriím legionella. Velmi snadné a intuitivní nastavení ventilu, které nezpůsobí potíže investorovi. Specifikace ventiluTlak PN10Maximální provozní teplota 95 stupňů CVnější závit 1'Rozsah regulace teploty 20-50KVS 3,4 m3VTA 372-3110-1750114SPOJKA 3/4 X 16 PEX EUROKONUSKONSTRUKCE SPOJKY:korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonSpojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu
