Rozdělovač pro podlahu 15+POMPA Grundfos+pex Podomítková Skříňka Černá
✅ Termostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4 Celý popis ↓
Parametry
| Značka: | |
| Barva: | Černá |
Popis Rozdělovač pro podlahu 15+POMPA Grundfos+pex Podomítková Skříňka Černá

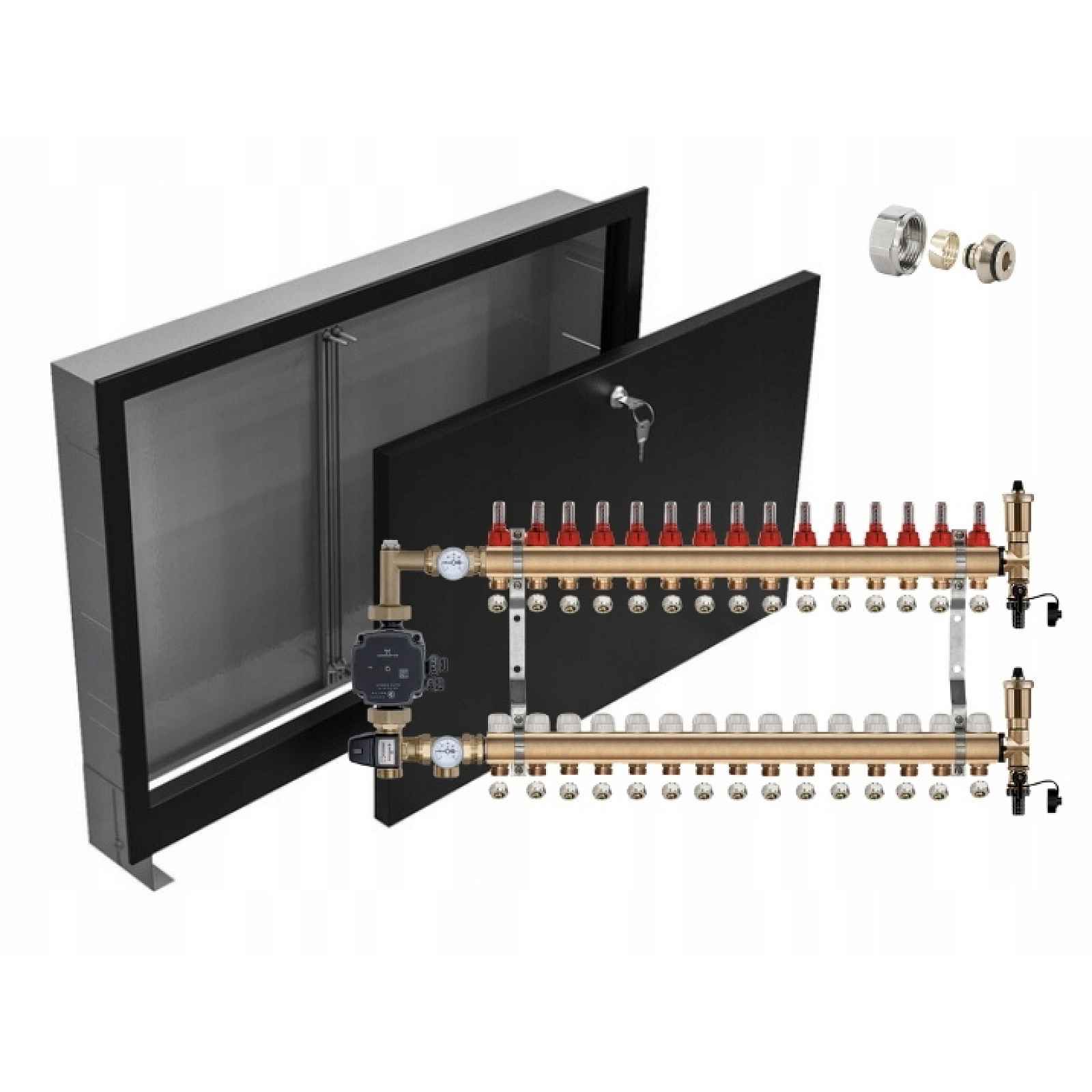

KOMPLETNÍ MOSAZNÝ ROZDĚLOVAČ 15 SEKCÍ S ČERPACÍ SKUPINOU GRUNDFOS + SPOJKY PEX+ PODOMÍTKOVÁ SKŘÍŇKA ČERNÁ - POLSKÝ VÝROBCE
Mosaz CW617N pro pitnou vodu, odvzdušňovací a vypouštěcí sekceRozdělovač určený pro podlahové vytápěníV rozdělovači bylo použito příslušenství a komponenty vyrobené v EU – PRODUKT DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z HRUBÉ MOSAZI A POLSKÉ VÝROBYPODOMÍTKOVÁ SKŘÍŇKA POLSKÉ VÝROBYČERPACÍ SKUPINA WILO POLSKÉ VÝROBYKOMPLETNÍ SLOŽENÝ SET OBSAHUJE:
- ✅PODOMÍTKOVÁ SKŘÍŇKA
- ✅Skupina čerpadel s čerpadlem renomované značky GRUNDFOS
- ✅ 2 x mosazné nosníky
- ✅ mosazné nýty (množství stejné jako počet obvodů x2)
- ✅ průtokoměry (množství stejné jako počet obvodů)
- ✅ termostatické ventily s otočným knoflíkem
- ✅držáky pro rozdělovač x2
- ✅ odvzdušňovací a vypouštěcí skupiny x2
Zobrazit celý popis
✅ PEX SPOJKA 3/4 x 16 GW – adaptér (množství stejné jako počet obvodů x2)1) Horní nosník:
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.PODOMÍTKOVÁ SKŘÍŇKATechnické údaje
Vnější šířka: 1135 mmVnitřní šířka: 1085 mmVýška: 575-665 mmHloubka: 110-175 mmNastavitelná výška a šířkaDvířka uzavíratelná na minci
Pozinkovaná skříňka s práškovým nástřikem je určena pro bezpečnou montáž topných systémů (topení) a OP (podlahových) a také sanitárních systémů z důvodu potřeby.
Krabice jsou moderně vyrobeny laserovou technologií a navrženy tak, aby konstrukce celé skříně byla zesílena.
Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné vůči korozi, a proto budou moci plnit svou funkci po mnoho let.
DOPLŇUJÍCÍ INFORMACE
Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček jsou práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka jsou uzamykatelná na minci.Komponenty rozdělovače:SKUPINA ČERPADEL A MÍCHADEL
PRO PODLAHOVÉ VYTÁPĚNÍs elektronickou / energeticky úspornou pumpou značky GRUNDFOSvyrobena z mosazi
Sada obsahuje
poniklované mosazné připojení – 2 ksteploměr 0-120 °C – 2 ksruční odvzdušňovač – 1 ksmosazné šroubky pro čerpadlo – 2 ksTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.elektronická / energeticky úsporná pumpa GrundfosUPM3 AUTO L 25-70:
| Přípustná teplota kapaliny | minimální 0 °C / maximální +95 °C |
| Maximální přípustná okolní teplota | +70 °C |
| Příkon | 4 – 52 W |
| Maximální provozní tlak | 10 bar |
| Napájení | 230 V |
| Síťová frekvence | 50 Hz |
| Stupeň ochrany | IP44 |
| Montážní délka | 130 mm |
| Výška zdvihu | 7 m |
Vysoce kvalitní čerpadlo UPM3 AUTO L od firmy GRUNDFOS má 4 typy rychlostí. Rozhraní čerpadla bylo navrženo tak, aby jeho používání bylo snadné a srozumitelné. K ovládání používáme pouze jedno tlačítko a pomocí 5 LED světel můžeme určit výkonnost čerpadla, stav poruchy nebo nastavení provozu.
přípojka k rozdělovači 1"rozteč 210 mmdo 125 m2 podlahového vytápěníTermostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C.
Ventil s velmi vysokým průtokem KVS 3,4
Ventil je určen k ovládání podlahového vytápění
Ventil má ochranu proti popálení a proti bakteriím z legionelly.
- Velmi snadné a intuitivní nastavení ventilu, které investorovi nečiní žádné potíže
- Specifikace ventilu
- Tlak PN10
- Maximální provozní teplota 95 stupňů C
- Vnější závit 1'
- Rozsah regulace teploty 20-50
- KVS 3,4 m3
- VTA 372-3110-1750114SPOJKA 3/4 X 16 PEX EUROKONUS
KONSTRUKCE SPOJKY
korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonSpojka je určena pro instalaci teplé a
