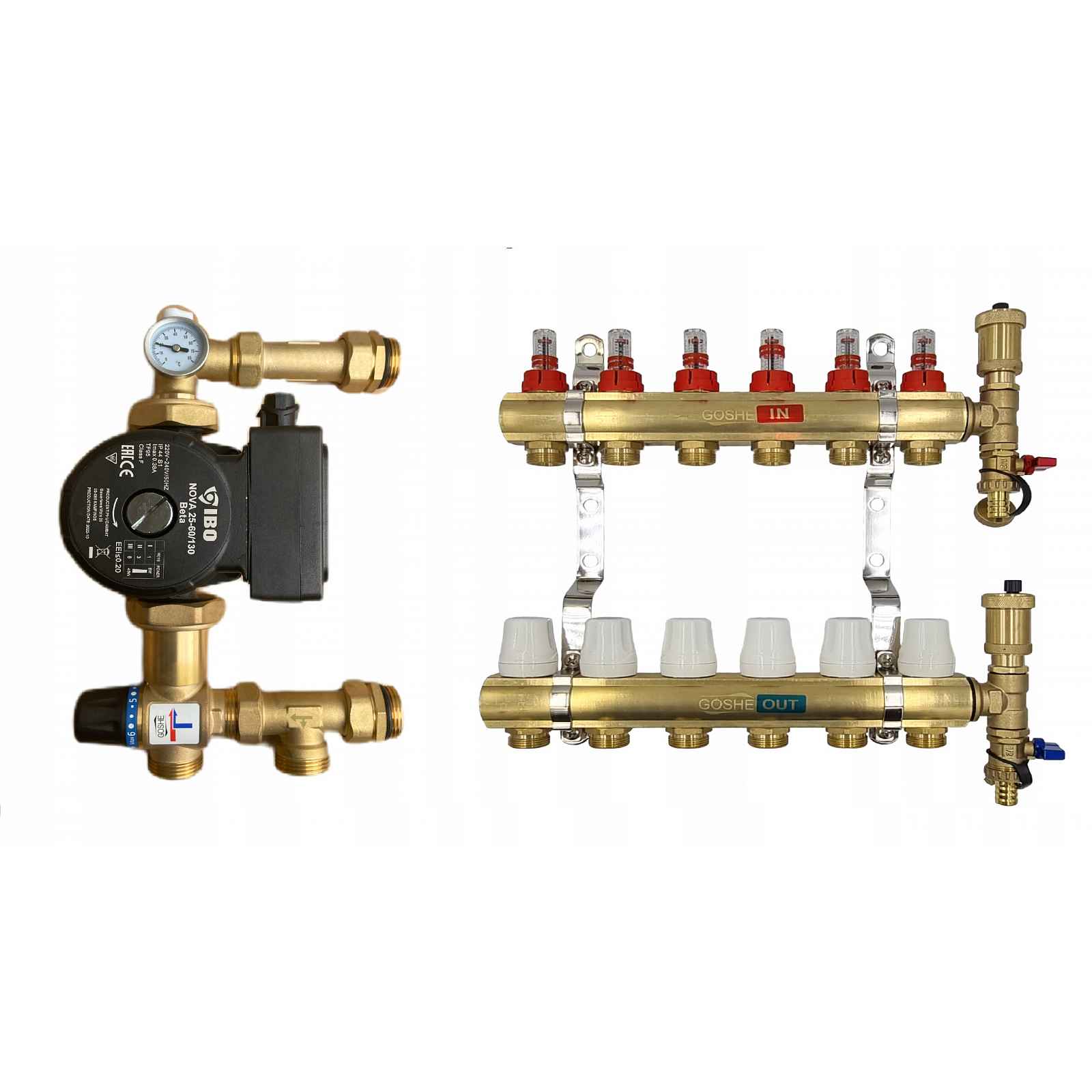

Rozdělovač Podlahy 6 Čerpací Skupina Nova Diamnond
ROZDĚLOVAČ PODLAHY 6 ČERPACÍ SKUPINA NOVA DiamnondSMĚŠOVACÍ SKUPINA PRO PODLAHOVÉ VYTÁPĚNÍ KVS 2,5UNIVERZÁLNÍ MODULUniverzální rozměr pro většinu rozdělovačů dostupných na trhu.Sada může být namontována na levou i pravou stranu rozdělovačeSkupina, která automaticky upraví teplotu vody podlahové krytiny podle nastavení ventilu a ochrání systém před příliš vysokou teplotou.SKUPINA PRO PODLAHOVÝ ROZDĚLOVAČPOLSKÝ výrobce specializující se na výrobu podlahových topných těles nejvyšší kvality.Výrobek splňuje všechny národní normy související s prvky podlahového vytápění.Součásti nejvyšší kvality zaručující bezpečnost a bezproblémový provoz po dlouhou dobuModul je vyroben z mosazi, takže nepodléhá koroziProdukt byl testován instalatéry, díky čemuž získáte jistotu spokojenosti s nákupemTECHNICKÉ ÚDAJE:Korpus: mosazPřipojení instalace CO: 1“ GPřípojky rozdělovače: 1“ GPracovní teplota: max 90 °CPracovní tlak: max 5 barůRozteč přípojek rozdělovače: 235 mmKVS ventilu: 2,5 m3/hPRVKY, KTERÉ JSOU SOUČÁSTÍ MODULU:směšovací termostatický ventil Kvs 2,5 m3/h (20-43 °C)1 teploměr 0-120 °COběhové čerpadlo IBO NOVA 25-60/130Energeticky úsporná elektronická oběhová čerpadla splňující požadavky specifické pro čerpadla energetické třídy A.Oběhové čerpadlo řady NOVA je vybaveno motorem s permanentními magnety a regulátorem diferenčního tlaku, které automaticky a neustále upravují výkon čerpadla tak, aby vyhovoval skutečným potřebám systému. Ovládací panel čerpadla byl umístěn na vrcholu motoru, což usnadňuje ovládání uživatelem. Na jeho ciferníku se zobrazuje aktuální spotřeba elektrické energie. Součástí balení čerpadla je sada šroubků včetně adaptéru pro připojení kabelu.Čerpadlo – parametry: Napájení: 230 V~/50 Hz Max. zvedání: 6 m Max. výkon: 55 l/min Rozteč: 130 mm Vnější závit: 6/4“ Okolní teplota: max 40ºC Teplota kapaliny: od 2ºC do 110ºC Průměr připojení: bez šroubů -1 1/2", se šrouby - 1" Příkon: od 5 W do 45 W – ENERGETICKY ÚSPORNÝ POUŽITÍ:Oběhové čerpadlo řady NOVA je nejvhodnější pro systémy:Stáloteplotní topný systém s proměnným průtokemTopný systém s proměnlivou teplotou potrubíSystém vytápění s nočním režimemKlimatizační systémSystém průmyslového oběhuSystém domácího CO a domácí systém CWUDostupné režimy provozu:- AU: Režim automatického výběru parametrů čerpadla pro potřeby instalaceDoporučené režimy pro instalaci podlahového vytápění:- CP1 : Práce podle charakteristik konstantního tlaku – vysoké nastavení- CP2 : Práce podle charakteristik konstantního tlaku - nízké nastaveníRežimy provozu doporučené pro instalaci c.o.:- PP1 : Práce podle charakteristiky proměnného tlaku – vysoká regulace nastavení- PP2 : Práce podle charakteristiky proměnného tlaku – nízké nastaveníNoční režim:Čerpadlo po detekci vestavěným snímačem teploty a snížení teploty o 0,1 °C/min během přibližně 2 hodin přejde do úsporného nočního režimu.V případě zvýšení teploty o cca 10 °C se čerpadlo automaticky vrátí do normálního režimu provozu.I,II,III – manuální režim pro nastavení tří rychlostí provozu čerpadlarozdělovač pro 6-okruhy s termostatickými ventily a sprinklerovými měřičiRozdělovač je vyroben z mosazných nosníků o průměru závitu 1", ve kterých jsou ve spodní části namontovány nyple rozdělovače 1/2" x 3/4" pro svorkové spojky a v horní části jsou průtokoměry a ventily (termostatické vložky) s připojením pro elektrotermické pohony nebo termostaty s kapilárou. Rozměr přípojky k pohonům je M30 x 1.5, jedná se o nejoblíbenější velikost přípojek, kterou využívají firmy jako Heimeier, Honeywell, Oventrop a další.Základní použití rozdělovačů je možné najít při montáži podlahového vytápění nebo radiátorového vytápění s zónovou regulací.ROZDĚLOVAČ 6 OKRUHŮ PODLAHOVÉHO VYTÁPĚNÍ PRO MOSAZNOU PODLAHOVOU KRYTINU DIAMONDRozdělovač obsahuje:2 x nosník rozdělovače 1",2 x držák pro upevnění nosníku,průtokoměry v množství odpovídajícím počtu obvodů,ventily pro připojení pohonů v množství odpovídajícím počtu obvodů,2 x odvzdušňovací a vypouštěcí sadaROZDĚLOVAČ PODLAHY 6 ČERPACÍ SKUPINA NOVA Diamnond
