Rozdělovač 9 Podlahových Topení Pro Podlahové Topení

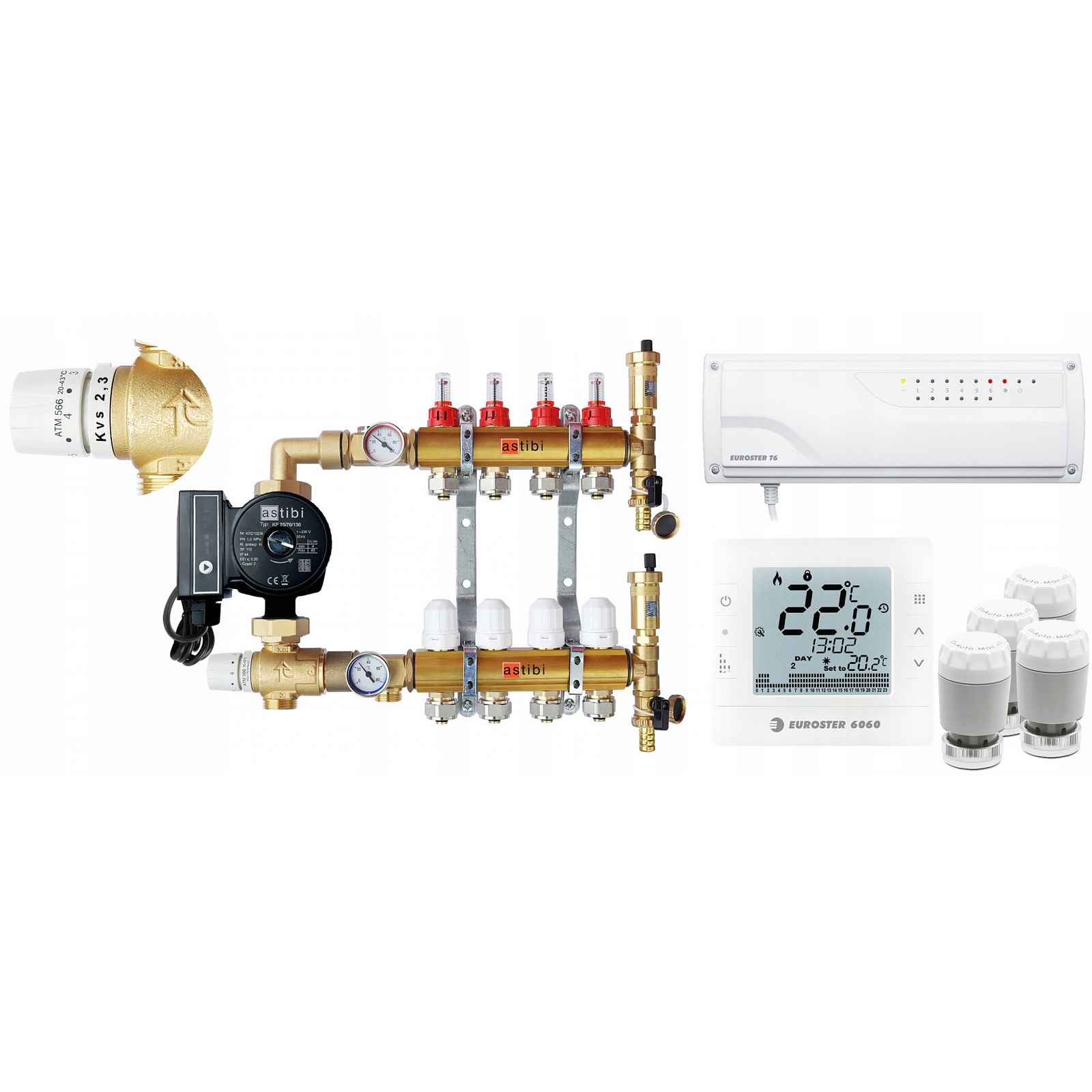

Předmětem aukce je:9OKRUHOVÁ SADA PODLAHOVÉHO VYTÁPĚNÍ S INSTALAČNÍMI TERMOELEKTRICKÝMI POHONY A OVLÁDÁNÍM EUROSTERRozdělovač podlahového vytápění UGP 009 H-210 ASTIBI (včetně: spojek D16 PEX 3/4x16, odvzdušňovací a vypouštěcí sady)Směšovací sada pro podlahové vytápění s ventilem ATM566, energeticky úsporné elektronické čerpadlo ASTIBI 25-60/130Termoelektrický pohon EUROSTER T1NC x 9 ksOvládací lišta pro podlahové vytápění EUROSTER T6 s kabelemDrátový programovatelný termostat EUROSTER 6060Rozdělovač je vybaven ventilem ATM 566 se zvýšeným průtokem Kvs 2,3 m3/h - díky tomuto řešení se podlahové vytápění ohřeje mnohem rychleji, což se promítá do výrazného snížení nákladů na vytápění.Tento typ ventilu se používá i ve čtrnáctidílných rozdělovačích.Většina rozdělovačů podlahového vytápění na trhu je vybavena ventilem s průtokem 1,6 m3/h.Náhledová fotografie zobrazující rozdělovač se čtyřmi obvody. Aukce se zabývá rozdělovačem s počtem obvodů uvedených v názvu aukce.Sada obsahuje:1) Směšovací sada (prvky našroubované na těsnění)AFRISO ATM 566 trojcestný termostatický směšovací ventil 20÷43°C, Kvs 2,3 m3/hteploměr s ručičkou - 2 ksVysoce kvalitní energeticky úsporné čerpadlo ASTIBI 25-60/130 s napájecím kabelemtěsnění2) Horní nosník (MOSAZ)průtokoměry s niply a konektory PEX 3/4 x 16 (pro hliníkové a PEX trubky)Odvzdušňovací a odvodňovací jednotka AFRISO s odvzdušňovacím otvorem3) Spodní nosník (MOSAZ)termostatické vložky s namontovanými termoelektrickými pohony s připojovacími kabely M30x1,5 230Vniple s namontovanými spojkami PEX 3/4 x 16 (pro hliníkové trubky PEX)Odvzdušňovací a odvodňovací jednotka AFRISO s odvzdušňovacím otvorem4) Sada leštěných montážních konzol s roztečí 210 mmOVLÁDÁNÍ EUROSTER KABELOVÝM SYSTÉMEM:Termoelektrické pohony EUROSTEROvládací lišta pro podlahové vytápění s kabelem pro zónu 6 EUROSTER T6Drátový programovatelný termostat EUROSTER 6060POPIS SADY1. Rozdělovací lišta s diskovým teploměrem. Záslepka GW 1/2", možnost montáže automatického nebo manuálního odvzdušňovacího ventilu.2. Průtokoměr zakončený vsuvkou 3/4" a šroubením PEX 3/4 x 16 (pro AL PEX trubku fi 16).3. Oběhové čerpadlo pro ústřední topení, energeticky úsporné elektronické ASTIBI 25-60/130 s napájecím kabelemTechnické údaje:Výkon: do 3,3 m3/hVýtlačná výška: do 6 mProvozní tlak: 1 MPaZávit na tělese čerpadla: 1 1/2"Průměr připojení: 1"Teplota média: +5 až 110°CSpotřeba energie: 6-45 WEEI ≤ 0,23Stupeň krytí: IP 44Výhody:nízká spotřeba energietepelný komfortintuitivní ovládáníuniverzálnostvysoká účinnostspolehlivost4. Termostatický ventil s otočným ovladačem pro ruční regulaci teploty média v okruhu, zakončený vsuvkou 3/4" a šroubením PEX 3/4 x 16 (pro AL PEX trubku fi 16). Ventil je přizpůsoben pro montáž pohonu.Technické údaje pohonu EUROSTER:Napájecí napětí: 230 V 50 HzPřipojení (závit): M30x1,5Typ pohonu: NC, normálně zavřenýSpotřeba energie během provozu: 1,2 WMaximální rozběhový proud: 300 mAZdvih vřetene: 4,5 mmDoba zavření a otevření: přibližně 170 sekundStupeň/třída ochrany: IP 54, II třída ochranyUzavírací síla: 100 NTeplota média: maximálně 100°CTeplota okolí: maximálně 60°CTeplota skladování: od -25°C do +60°CNapájecí kabel: PVC, 2 x 0,75 mm2, délka 0,8 mVlhkost: maximálně 80%, bez kondenzace páry5. Dolní rozdělovací lišta s třícestným termostatickým směšovacím ventilem firmy AFRISO ATM 566 (rozsah nastavení 20÷43°C Kvs. 2,3 m3/h), diskovým teploměrem.6. Odvzdušňovací a vypouštěcí jednotka s osvědčeným automatickým odvzdušňovacím ventilem firmy AFRISO.Závit pro přívod 1", závit pro zpátečku 3/4".Univerzální kabelový ovládací modul pro rozdělovače vodovodního podlahového vytápění. Ovládá nezávisle maximálně 24 pohonů namontovaných na rozdělovači a umožňuje sériové propojení modulů pro podporu rozsáhlého topného systému EUROSTER T6KABELOVÉ OVLÁDÁNÍ PODLAHOVÉHO VYTÁPĚNÍEuroster T6 je univerzální kabelový ovládací modul pro rozdělovače vodovodního podlahového vytápění. Nezávisle ovládá maximálně 24 pohonů namontovaných na podlahovém rozdělovači a má možnost vypnutí kotle a oběhového čerpadla, pokud jsou vypnuty všechny topné okruhy. Modul spolupracuje s
