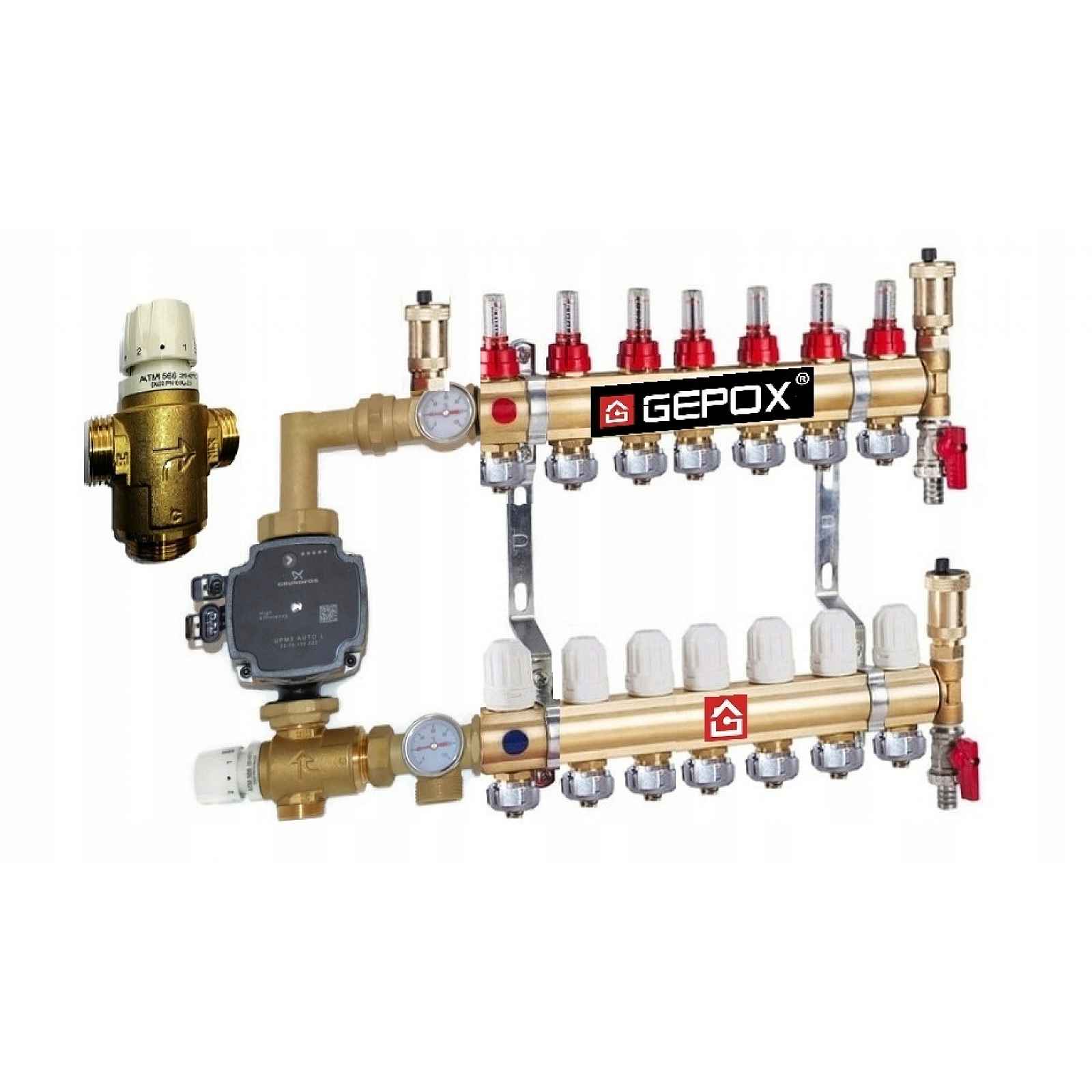

Rozdělovač 7 s čerpací skupinou pro podlahové krytiny

Směšovací sada mosazného rozdělovače 7 sekcí od polského výrobce (atest) třídy CW617N (pitná voda) s vysoce kvalitním energeticky úsporným čerpadlem firmy GRUNDFOS UPM3 AUTO L 25-70V rozdělovači je namontován ventil ATM 566 se zvýšeným průtokem Kvs 2,3 m3/h – díky tomuto řešení se podlahová krytina zahřeje mnohem rychleji, což se promítá do výrazného snížení nákladů na vytápění.Rozdělovač je určen pro instalaci podlahového vytápění.ROZDĚLOVAČ JE VYROBEN Z HRUBÉ MOSAZI!Technické údaje kompletního 7-mixovacího rozdělovače:Počet sekcí: 7Rozteč sekcí: 50 mmPrůtokoměry 0-5 l/min: 7 kusůTermostatická vložka M30x1.5: 7 kusů (možnost namontování pohonů)Napájení: 1" GZNávrat: 1" GZT-rozdělovač rozdělovače 1/2"x1"x1/2" - 2 kusyAutomatický odvzdušňovač s stop ventilem 1/2": 3 kusyVypouštěcí ventil 1/2": 2 kusyKonektor 16x3/4" na PEX 16 (Eurokonus): 14 kusůElektronická pumpa GRUNDFOS UPM3 AUTO L 25-70: 1 kusTermostatický ventil AFRISO 566 2,3 Kvs ATM (20-43 °C): 1 kusKotoučové teploměry – 2 kusyNapájecí kabel k čerpadlu o délce 1 mb – 1 kusDržáky – 2 kusyMontážní rozteč čerpadla: 130 mmPočet obvodů na fotografiích je ilustrativní – předmětem prodeje je rozdělovač s počtem obvodů popsaných v aukci.Součástí balení je energeticky úsporná pumpa malých rozměrů od renomovaného výrobce GRUNDFOS model UMP3 AUTO L s vlastnostmi přizpůsobenými pro práci v systémech rovinného vytápění. Nejmenší čerpadlo v nabídce firmy grundfos, vylepšený model čerpadla Alfa 2L.energetická třída: A (EEI< 0.20)Spotřeba proudu: 5-52 WMax. tlak: 10 barMax. výška zdvihu: 7 mJedno tlačítko pro nastavení čerpadlaČitelný systém diod ukazující režim provozuPřípustný suchý start: max 3x20 sekundTři režimy provozu:proporcionální tlak (3 nastavení)konstantní tlak (3 nastavení)pevná křivka (4 nastavení – 4 m, 5 m, 6 m, 7 m)Životnost: > 100000 h, 500000 cyklů zapnuto/vypnutoManuální odemykání (přístup zepředu)Úhlová zástrčka s dlouhým kabelem 1mmalé rozměryČerpadlo může být umístěno na pravé nebo levé straně rozdělovače.Výhody rozdělovače:Umožňuje libovolné nastavení a dovybavení komponent pro konkrétní investici.Vyrobeno z materiálů odolných vůči koroziDíky použití spolehlivých gumových těsnění EPDM pro všechny prvky vybavení nevyžaduje při montáži použití dalších těsnění.Spolupracuje s ekonomickými zdroji tepla např. tepelnými čerpadly a kondenzačními kotli.K dispozici ve verzích od 2-16 sekcí.Přizpůsobeno pro montáž čerpacích a směšovacích souprav.Použití:Rozdělovač je nakonfigurován pro systémy rovinného a podlahového vytápění.Termoregulační ventily na zpětném nosníku jsou přizpůsobeny pro montáž elektrických pohonů M30x1,5.Regulační ventily s průtokoměry instalované na napájecím nosníku umožňují rychlou regulaci průtoku díky použité skalce na ventilu.Úloha rozdělovačů v instalaci podlahového vytápění:rozdělení topného média do topných okruhů,zajištění správných parametrů provozu instalace podlahového vytápění (nezávislé napájení každého topného okruhu).možnost nezávislého ovládání výkonu a teploty každého prostoru s podlahovým vytápěním.paralelní připojení určitého počtu hadic s individuální hydraulickou a teplotní regulací.možnost připojení směšovací a čerpací skupiny pro dosažení teploty vhodné pro podlahové vytápění na rozdělovačiV rozdělovači bylo použito příslušenství a komponenty vyrobené v EU – PRODUKT DOPORUČENÝ INSTALATÉRY.Průtokoměr (rotametr).Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku.Montuje se na napájecí nosník. Průtokoměr je vyroben z plastu a mosazného tělesa. Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.Termostatické ventily s otočným knoflíkemPrvky sloužící k vyrovnání jednotlivých smyček, které mohou být různé délky, a také k vyvážení instalace z hlediska hydraulického odporu.Montuje se na vratný nosník. Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných tepelnými pohony.Termostatická vložka je vyrobena z mosazi.Ventil ATM 566 se zvýšeným průtokem Kvs 2,3 m3/h – díky tomuto řešení se podlahová krytina zahřeje mnohem rychleji, což se promítá do výrazného snížení nákladů na
