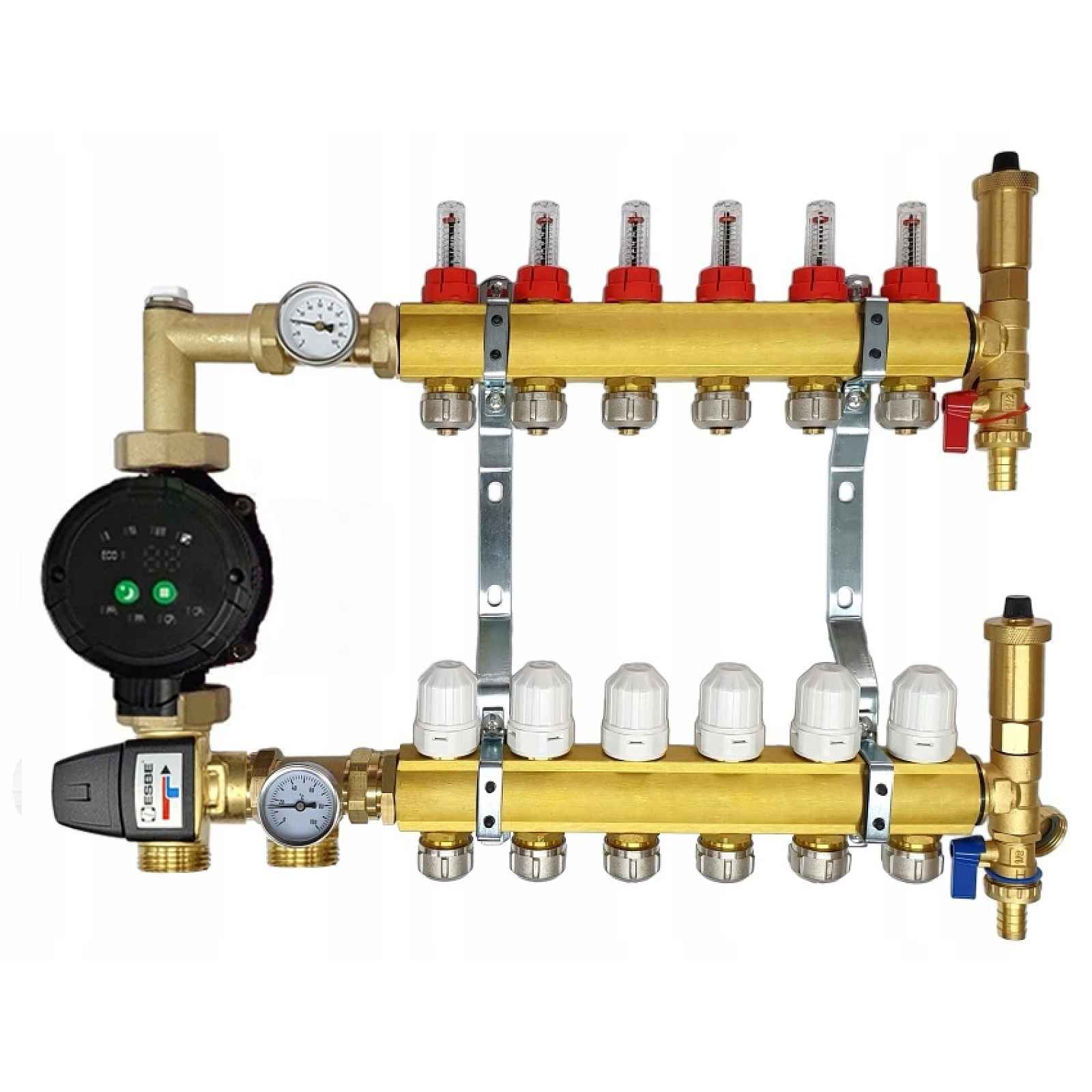

Rozdělovač 6 okruhů Pro Podlahové Vytápění Podlahové Hlavice S Čerpací Skupinou Ibo

ROZDĚLOVAČ 6 okruhů PRO PODLAHOVÉ VYTÁPĚNÍ PODLAHOVÉ HLAVICE S ČERPACÍ SKUPINOU IBOPočet obvodů: 6Materiál rozdělovače: MosazMateriál čerpací skupiny: mosaznýČerpadlo: IBO BETA 2 25-60/130Směšovací ventil: ESBE 20-50, průtok KVS 3/4Popis a složení sady:Horní nosník:Horní nosník je vybaven rotometry.Umožňují přesné nastavení průtoků v topných smyčkách a regulaci okruhů podlahové krytiny.Kromě toho mají ventily možnost namontování elektrických pohonů. Po namontování takových pohonů lze každou sekci ovládat automaticky, což uživateli poskytuje velký komfort a pohodlí.Spodní nosník:Spodní nosník je vybaven termoregulačními ventily.Pomocí knoflíků můžeme regulovat průtok.Ventily mají možnost namontování elektrických pohonů. Po namontování takových pohonů lze každou sekci ovládat automaticky, což uživateli poskytuje velký komfort a pohodlí.Skupina čerpadel s energeticky úsporným čerpadlem Ibo BETAVyrobeno z mosaziSměšovací ventil ESBE 20-50st. - s regulacíMožnost otáčení skupiny (univerzální levá / pravá)2 Teploměry umožňující kontrolu teplotyNapájecí a návratové připojení: 1“ GZTechnické parametry čerpadla:Energeticky úsporné čerpadlo IBO BETA 2 25-60/130:spotřeba proudu: od 3 – 45 W - v pohotovostním režimu: 1 WAž 80% úspora spotřeby elektrické energie ve srovnání s běžnými čerpadlyTichý provoz a spolehlivost provozu čerpadlaNa tělese – elektronická regulace čerpadlaTeplota faktoru: minimální 0*C, maximální + 100*CMaximální provozní tlak: 6 barMontážní délka: 130 mmVýška zdvihu: 6 mVýhody čerpadla:Čerpadla jsou vybavena elektronickým procesorem, který automaticky řídí provoz čerpadel, což v kombinaci s frekvenčním měničem umožňuje značnou úsporu spotřebované elektrické energie.Osm různých režimů provozu čerpadlaJeden z nejdůležitějších prvků čerpací skupiny – ventil ESBE:V naší čerpací skupině je namontován ventil ESBE se zvýšeným průtokem Kvs 3,4 m3/h – díky použití takového ventilu se podlahová krytina zahřeje mnohem rychleji, což výrazně snižuje náklady na vytápění.Většina rozdělovačů podlahového vytápění na trhu je vybavena ventilem o průtoku 1,6 m3/h nebo 2,3 m3/h.Náš ventil s průtokem Kvs 3,4 m3/h poskytuje ještě větší volnost průtoku kapaliny a výrazně ovlivňuje efektivitu podlahového vytápění. JE TO VELMI DŮLEŽITÁ SOUČÁST SYSTÉMU.Součástí balení je ventil s teplotním rozsahem: 20-50 °C, což je také velmi důležitá záležitost. Díky tak širokému rozsahu regulace teploty se výrazně zvyšuje možnost regulace teploty v systému podlahového vytápění.Většina rozdělovačů podlahového vytápění na trhu je vybavena ventilem s rozsahem regulace 20-43 °C – takové ventily nám poskytují menší možnost regulace teploty systému.Měření teploty a udržování vody v podlaze při správné teplotě se provádí pomocí termostatického ventilu ESBETento ventil rychle sníží teplotu napájecí vody na správnou úroveň bez nutnosti instalace dalších složitých zařízení.Teplotu nastavenou nastavíme na knoflíku umístěném na ventilu.Po dosažení nastavené teploty se ventil uzavře a uzavře přívod horké vody z pece C.O. Když teplota vody klesne, ventil se otevře a voda se pustí z napájení.Ventil s teplotním rozsahem: 20-50 °C Spojky Eurokonus po připojení trubky Pex 16 mm Každý výstup podlahové smyčky na rozdělovači je vybaven konektorem 16x3/4" (Eurokonus). Spojka umožňuje velmi snadné připojení trubky PEX/AL/PEX 16 mm Odvzdušňovací a vypouštěcí soupravy – 2 ksOdvzdušňovače – automatickéTeploměry – 2 ksPříklad schématu fungování:Sada obsahuje:Rozdělovač – 6 okruhů (dva nosníky – spodní a horní) S rotometry (průtokoměry) a termoregulačními ventily.Skupina čerpadel se směšovacím ventilem ESBE 20-50 °C, Kvs 3,4 m3/hEnergeticky úsporné čerpadlo IBO BETA 2 25-60Spojky Eurokonus na trubku Pex 16 mm - 12 ksDržáky rozdělovače – 2 ksOdvzdušňovací jednotka - 2 ksTeploměr – 2 ks
