Rozdělovač 2 pro podlahovku s Pumpou Wilo Spojky Nástěnná Skříňka Kouzlo
✅ Termostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4 Celý popis ↓
Popis Rozdělovač 2 pro podlahovku s Pumpou Wilo Spojky Nástěnná Skříňka Kouzlo

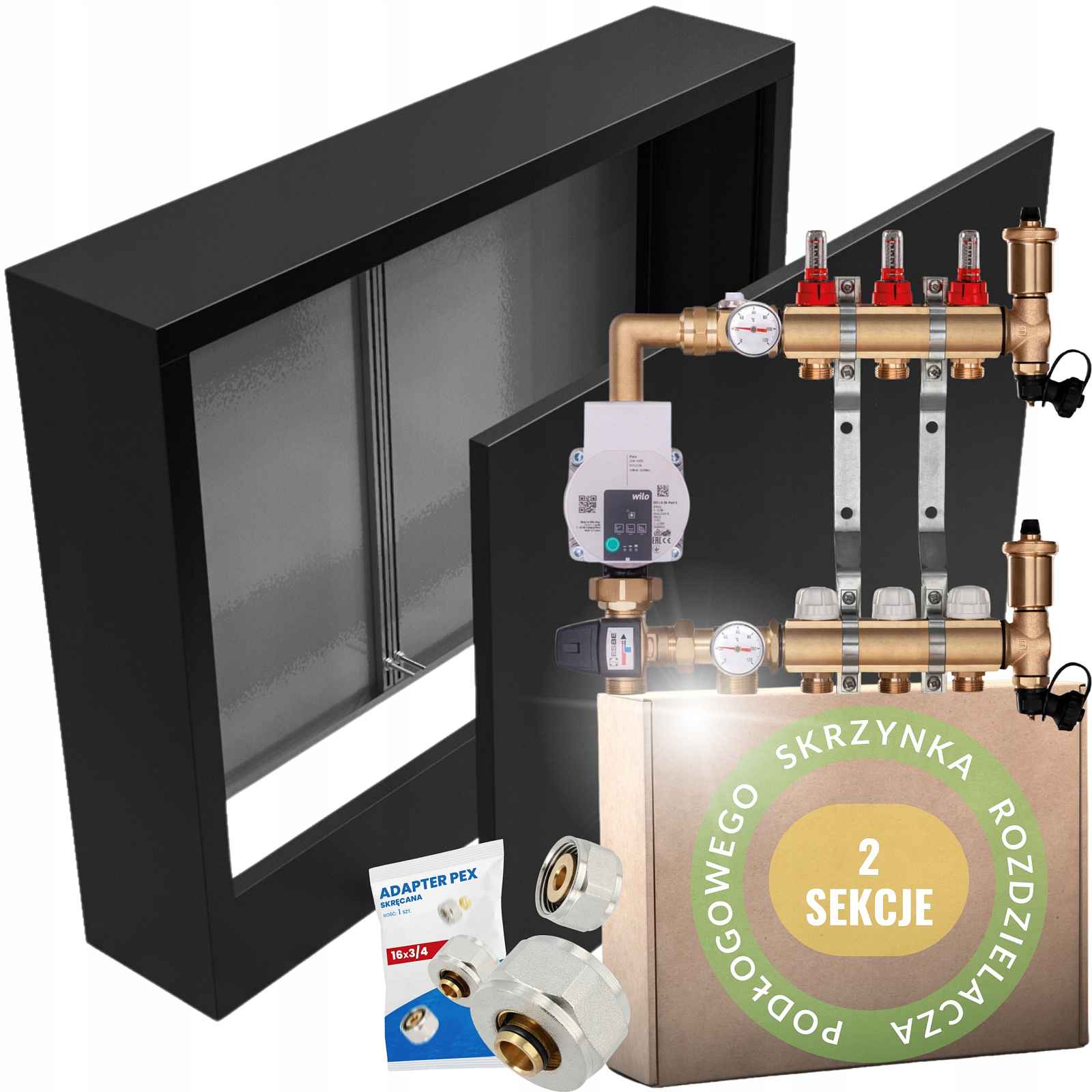

KOMPLETNÍ MOSAZNÝ ROZDĚLOVAČ 2 SEKCE S ČERPACÍ SKUPINOU WILO + PEX FITINKY + POVRCHOVÁ KRABICE - POLSKÝ VÝROBCE
Mosaz CW617N pro pitnou vodu, sekce odvzdušňovací a vypouštěcíRozdělovač určený pro podlahové vytápěníV rozdělovači jsou použity doplňky a komponenty vyrobené v EU - PRODUKT DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z TLUSTÉ MOSAZI A POLSKÉ VÝROBYPOVRCHOVÁ KRABICE POLSKÉ VÝROBYČERPACÍ SKUPINA WILO POLSKÉ VÝROBYKOMPLETNÍ SLOŽENÝ SET OBSAHUJE:
- ✅NÁSTĚNNÁ SKŘÍŇKA
- ✅Skupina čerpadel s čerpadlem renomované značky WILO
- ✅ 2 x mosazné nosníky
- ✅ mosazné nýty (množství stejné jako počet obvodů x2)
- ✅ průtokoměry (počet stejný jako počet obvodů)
- ✅ termostatické ventily s otočným knoflíkem
- ✅držáky pro rozdělovač x2
- ✅ odvzdušňovací a vypouštěcí skupiny x2
Zobrazit celý popis
✅PEX SPOJKA 3/4 x 16 GW – adaptér (množství stejné jako počet obvodů x2)1) Horní nosník:
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.NÁSTĚNNÁ SKŘÍŇKATechnické údaje
Vnější šířka: 385 mmVnitřní šířka: 355 mmVýška: 580 mmHloubka: 120 mmDvířka uzavíratelná na minci
Pozinkovaná skříňka s práškovým nástřikem je určena pro bezpečnou montáž topných systémů (topení) a OP (podlahových) a také sanitárních systémů z důvodu potřeby.
Krabice jsou moderně vyrobeny laserovou technologií a navrženy tak, aby konstrukce celé skříně byla zesílena.
Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné vůči korozi, a proto budou moci plnit svou funkci po mnoho let.
DOPLŇUJÍCÍ INFORMACE
Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček jsou práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka jsou uzamykatelná na minci.Komponenty rozdělovače:Kompletní směšovací a čerpací systém WILO
určen pro montáž s rozdělovačem podlahového vytápění
vybaven energeticky úspornou (elektronickou) pumpou
Wilo Yonos Para RS25/6-RKA a vysoce kvalitní termostatický směšovací ventil ESBE VTA 372 1" se zvýšeným průtokem 3,4 KVS s regulací teploty v rozsahu 20-50 stupňů Celsia
Sada se skládá z
Čerpadlo Wilo Yonos Para RS25/6-RKA (maximální průtok 3,3 m3/h)maximální výška zdvihu čerpadla: 6,2 mSměšovací ventil ESBE VTA 372 1' (20-50). Velký průtok 3,4 KVSRuční odvzdušňovač (volitelně je místo pro automatický odvzdušňovač)Dva kotoučové teploměryMosazné spojovací prvky a prvkyPolská výrobaTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.
Ventil s velmi velkým průtokem KVS 3,4
Ventil je určen pro řízení podlahového vytápění
Ventil má ochranu proti opaření a bakteriím legionella.
- Velmi snadné a intuitivní nastavení ventilu, které nečiní investorovi potíže
- Specifikace ventilu
- Tlak PN10
- Maximální provozní teplota 95 stupňů C
- Vnější závit 1'
- Rozsah regulace teploty 20-50
- KVS 3,4 m3
- VTA 372-31200114SPOJKA 3/4 X 16 PEX EUROKONUS
KONSTRUKCE SPOJKY
korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonSpojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu Oringmaximální teplota: 110 °Cmaximální tlak: 10 bar
Odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
Průtokoměr (rotametr).
Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného
