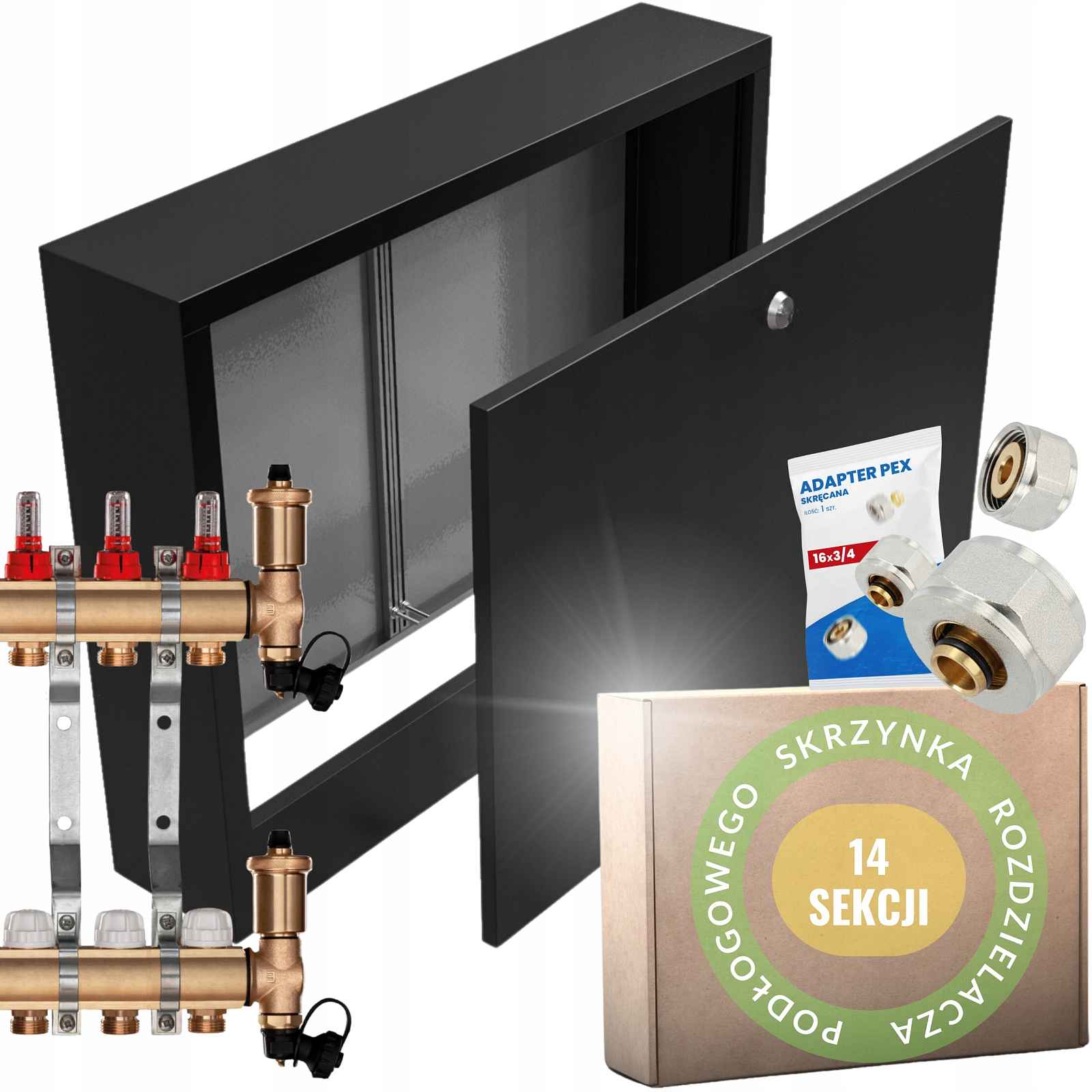

Rozdělovač 14 pro podlahové vytápění Spojky Nástěnný Box Kouzlo
Skříňka je pozinkovaná a práškově lakovaná, určená pro bezpečnou montáž topných systémů C.O. (radiátorových) a OP (podlahových) a také sanitárních systémů dle potřeby. Celý popis ↓
Popis Rozdělovač 14 pro podlahové vytápění Spojky Nástěnný Box Kouzlo
MOSAZNÝ ROZDĚLOVAČ 14 SEKCÍ + PŘÍSLUŠENSTVÍ + POVRCHOVÁ SKŘÍŇKA - OD POLSKÉHO VÝROBCE
Mosaz CW617N pro pitnou vodu, sekce odvzdušňovací-vypouštěcíRozdělovač určený pro podlahové vytápěníV rozdělovači jsou použity doplňky a komponenty vyrobené v EU - PRODUKT DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBEN Z TLUSTÉ MOSAZI!POVRCHOVÁ SKŘÍŇKA POLSKÉ VÝROBY!SOUČÁSTÍ KOMPLETNÍ SMONTOVANÉ SESTAVY JE:
- ✅ POVRCHOVÁ SKŘÍŇKA
- ✅ 2x mosazné nosníky
- ✅ mosazné niple (počet stejný jako počet okruhů x2)
- ✅ průtokoměry (počet stejný jako počet okruhů)
- ✅ termostatické ventily s knoflíkem
- ✅ držáky pro rozdělovač x2
Zobrazit celý popis
✅ odvzdušňovací-vypouštěcí skupiny x2
✅ PŘIPOJENÍ PEX 3/4 x 16 VNITŘNÍ ZÁVIT - adaptér - (počet stejný jako počet okruhů x2)1) Horní nosník:
- vyrobeno z vysoce kvalitní mosazi CW617N- průtokoměry zakončené niplem- odvzdušňovací-vypouštěcí sestava s automatickým odvzdušňovacím ventilem.
1) Dolní nosník
- vyrobeno z vysoce kvalitní mosazi- termostatické vložky M30 x 1,5 - možnost montáže termoelektrických pohonů- odvzdušňovací-vypouštěcí sestava s automatickým odvzdušňovacím ventilem.POVRCHOVÁ SKŘÍŇKATechnické údaje:
Vnější šířka: 1015 mmVnitřní šířka: 985 mmVýška: 580 mmHloubka: 120 mmDvířka se zamykáním na minci
Skříňky jsou moderně vyrobeny **laserovou technologií** a navrženy tak, aby byla celá konstrukce skříňky vyztužena.
Používáme **pozinkovaný plech a práškovou barvu**, díky čemuž jsou skříňky **odolné proti korozi**, a proto budou moci plnit svou funkci po **mnoho let**.
DODATEČNÉ INFORMACE
Má montážní lišty nastavitelné po celé šířce skříňky pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka se zamykáním na minci.Komponenty:Průtokoměr (rotametr).
Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.odvzdušňovací-vypouštěcí sestava s automatickým odvzdušňovacím ventilem.SPOJKA 3/4 X 16 PEX EUROKONUS
Spojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu Oringmaximální teplota: 110 °Cmaximální tlak: 10 bar
KONSTRUKCE SPOJKY
korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonTermostatické ventily s knoflíkem
Prvky sloužící k vyrovnání jednotlivých smyček, které mohou mít různou délku, a také k vyrovnání instalace z hlediska hydraulických odporů.Montují se na zpětný nosník.Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných termopohonů.Termostatická vložka je vyrobena z mosaziRozměry:Výhody rozdělovače:
Možnost volné konfigurace a rozšíření komponent přizpůsobených konkrétním investicím.Vyrobeno z materiálů odolných vůči korozi.Spolehlivé těsnění EPDM eliminuje potřebu dodatečných těsnění při montáži.Spolupracuje s ekonomickými zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle.K dispozici ve verzích 2 až 16 sekcí.Speciálně přizpůsobeno pro montáž čerpacích a směšovacích souprav.
Použití
Ideální pro systémy rovinného vytápění, zejména podlahového.Termoregulační ventily na zpětném nosníku jsou připravené pro montáž elektrických pohonů.Regulační ventily s průtokoměry na napájecím nosníku umožňují rychlou regulaci průtoku díky použité stupnici na ventilu.
Úloha rozdělovačů v instalaci podlahového vytápění
Rozdělení topného média do topných okruhůZajištění správných parametrů provozu instalace podlahového vytápění díky nezávislému napájení každého topného okruhu.Možnost nezávislého ovládání výkonu a teploty každé místnosti s podlahovým
