Rozdělovač 10 pro podlahové vytápění Spojky Nástěnný Box Kouzlo
Pozinkovaná práškově lakovaná montážní krabice je určena pro bezpečnou montáž topných systémů C.O. (radiátorových) a OP (podlahových) a také sanitárních systémů dle potřeby. Celý popis ↓
Popis Rozdělovač 10 pro podlahové vytápění Spojky Nástěnný Box Kouzlo

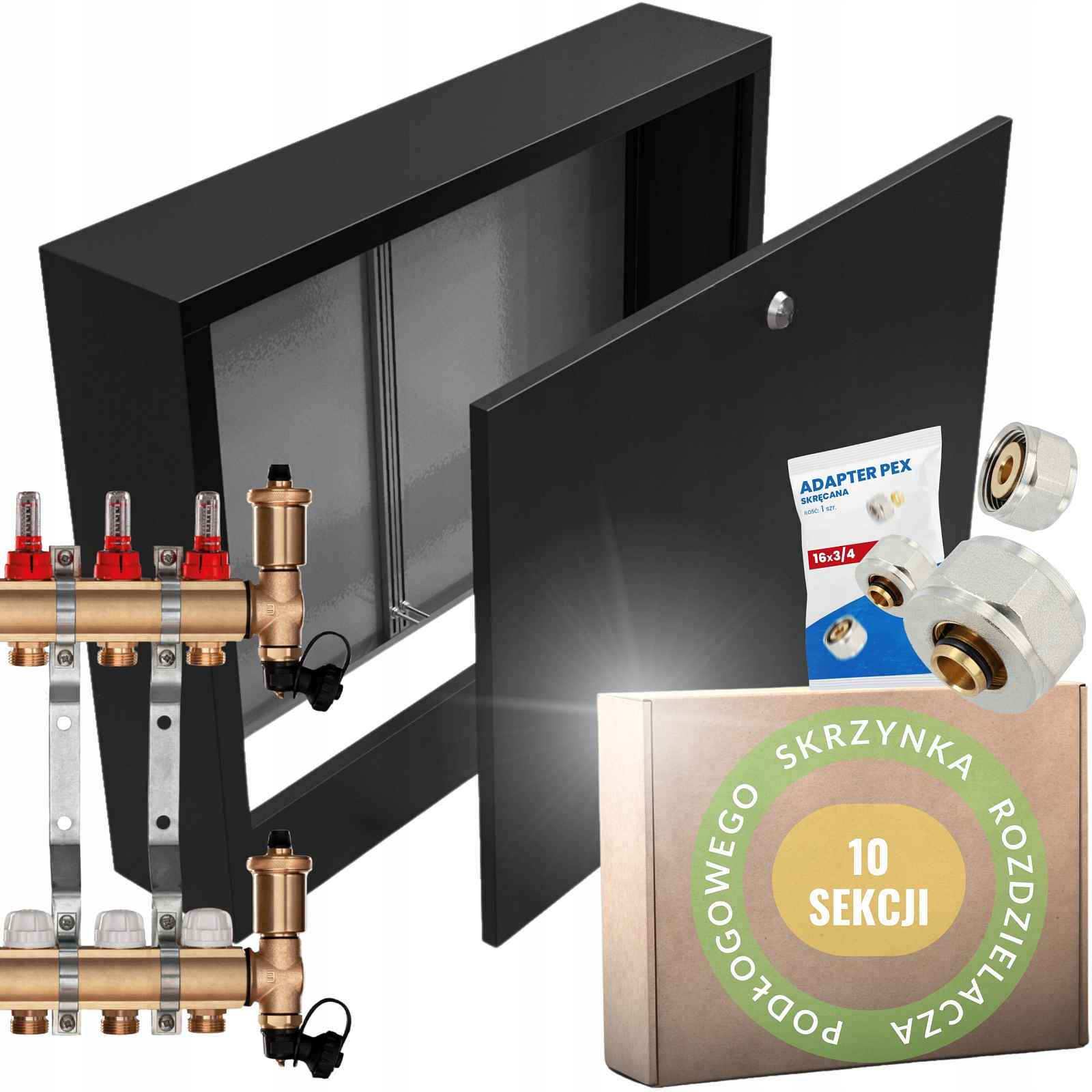

MOSAZNÝ ROZDĚLOVAČ PRO 10 OKRUHŮ + PŘÍSLUŠENSTVÍ + POVRCHOVÁ MONTÁŽNÍ KRABICE - OD POLSKÉHO VÝROBCE
Mosaz CW617N pro pitnou vodu, sekce pro odvzdušnění a vypouštěníRozdělovač určený pro podlahové topeníV rozdělovači jsou použity doplňky a komponenty vyrobené v EU - PRODUKT DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBEN Z TLUSTÉ MOSAZI!POVRCHOVÁ MONTÁŽNÍ KRABICE POLSKÉ VÝROBY!KOMPLETNÍ SLOŽENÁ SADA OBSAHUJE:
- ✅ NÁSTĚNNÁ KRABIČKA
- ✅ 2 x mosazné nosníky
- ✅ mosazné nýty (množství stejné jako počet obvodů x2)
- ✅ průtokoměry (množství stejné jako počet obvodů)
- ✅ termostatické ventily s otočným knoflíkem
- ✅držáky pro rozdělovač x2
- ✅ odvzdušňovací a vypouštěcí skupiny x2
Zobrazit celý popis
✅ PEX SPOJKA 3/4 x 16 GW – adaptér (množství stejné jako počet obvodů x2)1) Horní lišta:
- vyrobena z vysoce kvalitní mosazi CW617N- průtokoměry zakončené vsuvkou- sekce pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.
1) Dolní lišta
- vyrobena z vysoce kvalitní mosazi- termostatické vložky M30 x 1,5 - možnost montáže termoelektrických pohonů- sekce pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.NÁSTĚNNÁ SKŘÍŇKATechnické údaje:
Vnější šířka: 760 mmVnitřní šířka: 730 mmVýška: 580 mmHloubka: 120 mmDvířka se zamykáním na minci
Krabičky jsou moderně vyrobeny laserovou technologií a navrženy tak, aby byla konstrukce celé skříňky zesílena.
Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříňky odolné proti korozi, a proto budou moci plnit svou funkci po mnoho let.
DODATEČNÉ INFORMACE
Má montážní lišty nastavitelné po celé šířce krabice pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední strana a rámeček práškově lakované v bílé barvě.Možnost sejmutí přední strany, což umožňuje snadnou montáž rozdělovačeDvířka se zamykáním na minci.Komponenty:Průtokoměr (rotametr).
Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.sekce pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.SPOJKA 3/4 X 16 PEX EUROKONUS
Spojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu Oringmaximální teplota: 110 °Cmaximální tlak: 10 bar
KONSTRUKCE SPOJKY
korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonTermostatické ventily s otočným ovladačem
Prvky sloužící k vyrovnání jednotlivých okruhů, které mohou mít různou délku, a také k vyrovnání instalace z hlediska hydraulických odporů.Montují se na zpětnou lištu.Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných tepelných pohonů.Termostatická vložka je vyrobena z mosaziRozměry:Výhody rozdělovače:
Možnost volné konfigurace a rozšíření komponent přizpůsobených konkrétním investicím.Vyrobeno z materiálů odolných vůči korozi.Spolehlivé těsnění EPDM eliminuje potřebu dodatečných těsnění při montáži.Spolupracuje s ekonomickými zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle.K dispozici ve verzích 2 až 16 sekcí.Speciálně přizpůsobeno pro montáž čerpacích a směšovacích souprav.
Použití
Ideální pro systémy rovinného vytápění, zejména podlahového.Termoregulační ventily na zpětném nosníku jsou připravené pro montáž elektrických pohonů.Regulační ventily s průtokoměry na napájecím nosníku umožňují rychlou regulaci průtoku díky použité stupnici na ventilu.
Úloha rozdělovačů v instalaci podlahového vytápění
Rozdělení topného média do topných okruhůZajištění správných parametrů provozu instalace podlahového vytápění díky nezávislému napájení každého topného okruhu.Možnost nezávislého ovládání výkonu a teploty
