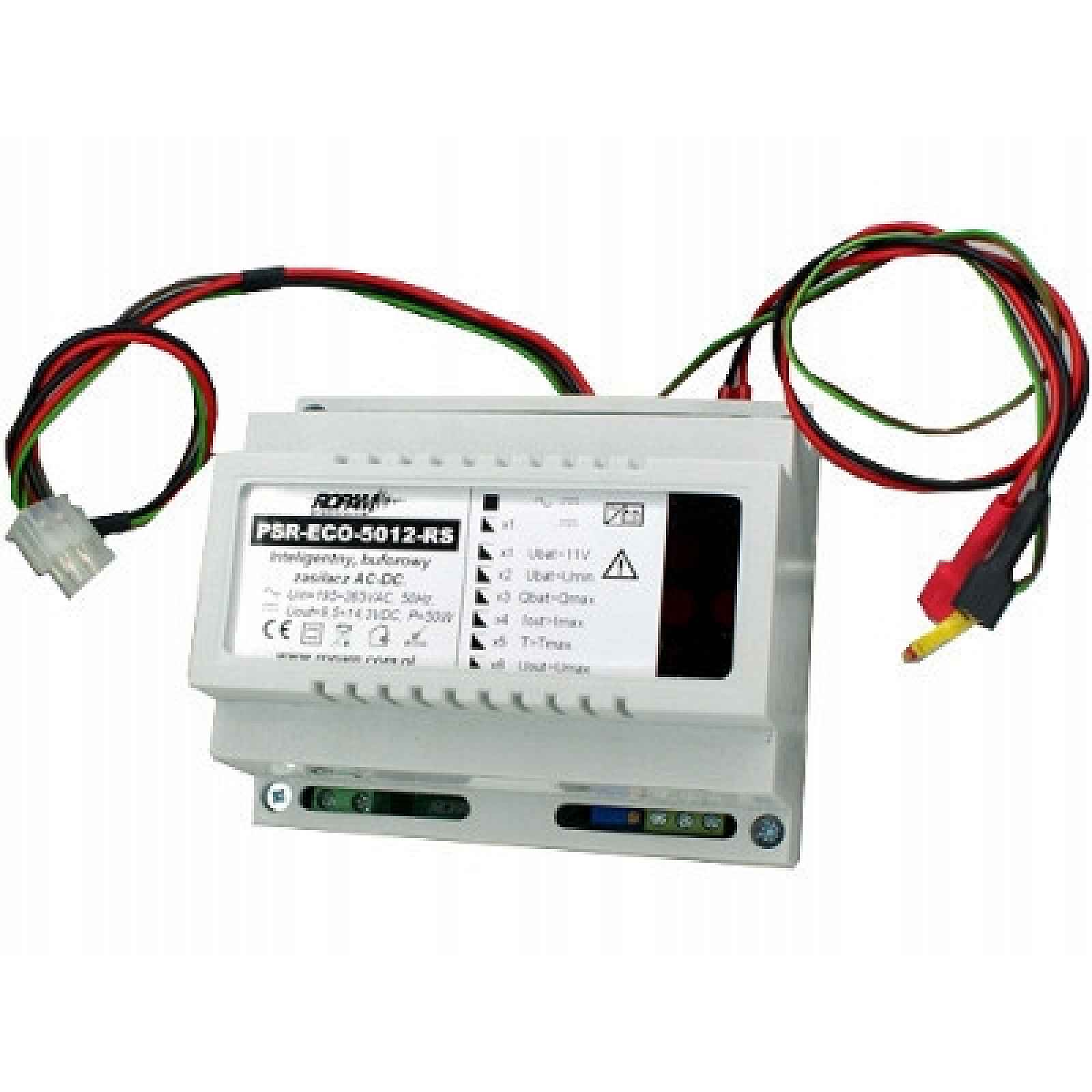

Ropam Vyrovnávací Napájecí Zdroj PSR-ECO-5012-RS 12V 50W Ups Nabíječka Din Ropam

Napájecí zdroj s vyrovnávací pamětí PSR-ECO-5012-RS ROPAMNapájecí zdroj s vyrovnávací pamětí PSR-ECO-5012-RS ROPAM Popis Společnost Ropam Elektronik se v důsledku analýzy požadavků trhu a v návaznosti na globální trendy zvyšování efektivity využívání energie rozhodla spojit funkční požadavky kladené na napájecí zdroje pro zabezpečovací systémy a energetické normy napájecích zdrojů pro automatizační systémy. Při analýze nového řešení byly zohledněny technické požadavky, ekologické aspekty a minimalizace nákladů na používání. Velký důraz byl kladen také na obsluhu akumulátorů nouzového napájení, díky použití správného dvoufázového procesu nabíjení stejnosměrným proudem a následně stejnosměrným napětím (I/U) a automatické kompenzaci teploty nabíjecího napětí byl provoz akumulátorů prodloužen na projektovou hodnotu výrobce za normálních podmínek. To má velký význam pro spolehlivost systému a přináší uživateli hmatatelné ekonomické výhody díky prodloužení doby výměny a servisních prohlídek. Je třeba mít na paměti, že životnost baterie se snižuje až o polovinu při každém zvýšení teploty o 8 °C, tj. Práce při 28 °C zkrátí „životnost“ o 50 % a při 36 °C o 75 % oproti navržené životnosti. Mnoho dalších vyrovnávacích napájecích zdrojů na trhu s nízkou účinností a vysokým výkonem způsobuje zahřátí vnitřku skříně na kritické podmínky a nemají automatickou kompenzaci nabíjecího napětí. Co je horší, často mají chladicí prvky (radiátory) umístěné v blízkosti baterie, což způsobuje lokální zahřívání baterie a drastické přebíjení zahřátých cílů a korozi elektrod. Účinnost výše uvedených konstrukcí se pohybuje v rozmezí: 50% až 70%. Výsledkem našich prací jsou napájecí zdroje AC/DC řady PSR-ECO, které se vyznačují účinností až 91 % a nejvyšší funkčností a univerzálností použití v instalacích se slabým proudem. Napájecí zdroje PSR-ECO jsou založeny na moderních integrovaných měničích napětí (pulsní zdroje SMPS – Switch Mode Power Supply). Jsou zbaveny prvků generujících největší ztráty energie: separační transformátor, nízkonapěťový usměrňovač, nízkonapěťový stabilizátor. Napájecí zdroj integruje tři funkce v jednom: regulovaný napájecí zdroj, nabíječka baterií, UPS napětí 12 V/DC nebo 24 V/DC (viz verze). 1. Funkce a parametry napájecího zdroje AC/DC, blok pro zpracování energie. vysoká energetická účinnost, typicky 88 % v plném rozsahu provozu (rozsah 88 %–91 %) zvýšená galvanická separace PRI/SEC: 3,5 kV (jiné typické napájecí zdroje: 1,5 kV) výstupní výkon 50 W je k dispozici v plném rozsahu podmínek II. třídy životního prostředí celkový výkon 65 W, vnitřní vyvážený napájecí zdroj verze s výstupním napětím 12 VDC a 24 VDC, napájecí zdroj s nepřerušovaným napětím s nízkou úrovní šumu a tepové frekvence regulace výstupního napětí v režimu provozu jako DC napájecí zdroj elektronické a autonomní ochrany s automatickým návratem: přetížení OCP, proti zkratu SCP, teplotní ochrana OHP, přepěťová ochrana OVP, podpěťové napětí UVP vysoká kvalita všech výkonových prvků • pasivní chlazení a nízké emise tepla testování 100% napájecích zdrojů při plném jmenovitém zatížení• technologie automatické montáže SMT a THT v rámci dostupné materiálové základny vysoká odolnost EMC a ESD pro třídu průmyslových zařízení a nízké emise jako pro domácí spotřebiče II. třída ochrany, bez PE obvodu Modulární pouzdro DIN 6M (ABS, UL94 V-0) a vyhrazené nástěnné kryty 2. Funkce a parametry obvodu nabíječky akumulátoru. dvoufázové nabíjení akumulátoru: stejnosměrné a stejnosměrné. automatické kompenzace nabíjecího napětí pomocí snímače teploty teplotní kompenzace +/- 3,3 [mV/°C/článek] vzhledem k konstrukční teplotě 20 °C. Elektronické a autonomní ochrany: přetížení OCP, ochrana proti zkratu SCP, podpěťové UVP a přepólování baterie (RPP). dynamický test a diagnostika baterie při práci s zatížením Funkce ochrany před přetížením poškozeného akumulátoru: pokročilý algoritmus měření zadaného nabití, pokud Qbat>Qmax a neexistuje režim konstantního napětí nabíjení, napájecí zdroj vypne nabíjení, zobrazí stav poruchy, ale ponechá akumulátor jako záložní zdroj napájení. podpora olověných 12V akumulátorů (SLA nebo AGM): od 5 Ah do 24 Ah 3. Stav provozu napájecího zdroje (dohled) a systémová komunikace. konstrukce a funkce v souladu s normou PN-EN 50131-6, stupeň 2 nebo 3, napájecí zdroj typ A mikroprocesorová diagnostika a kontrola provozu napájecího zdroje měření základních parametrů napájecího zdroje: napětí, proudy, teplota testování a kalibrace 100% napájecích zdrojů během výrobního procesu technické výstupy pro hlášení stavu: stav AC, stav baterie a další poruchy sběrnice EIA-485 ve
