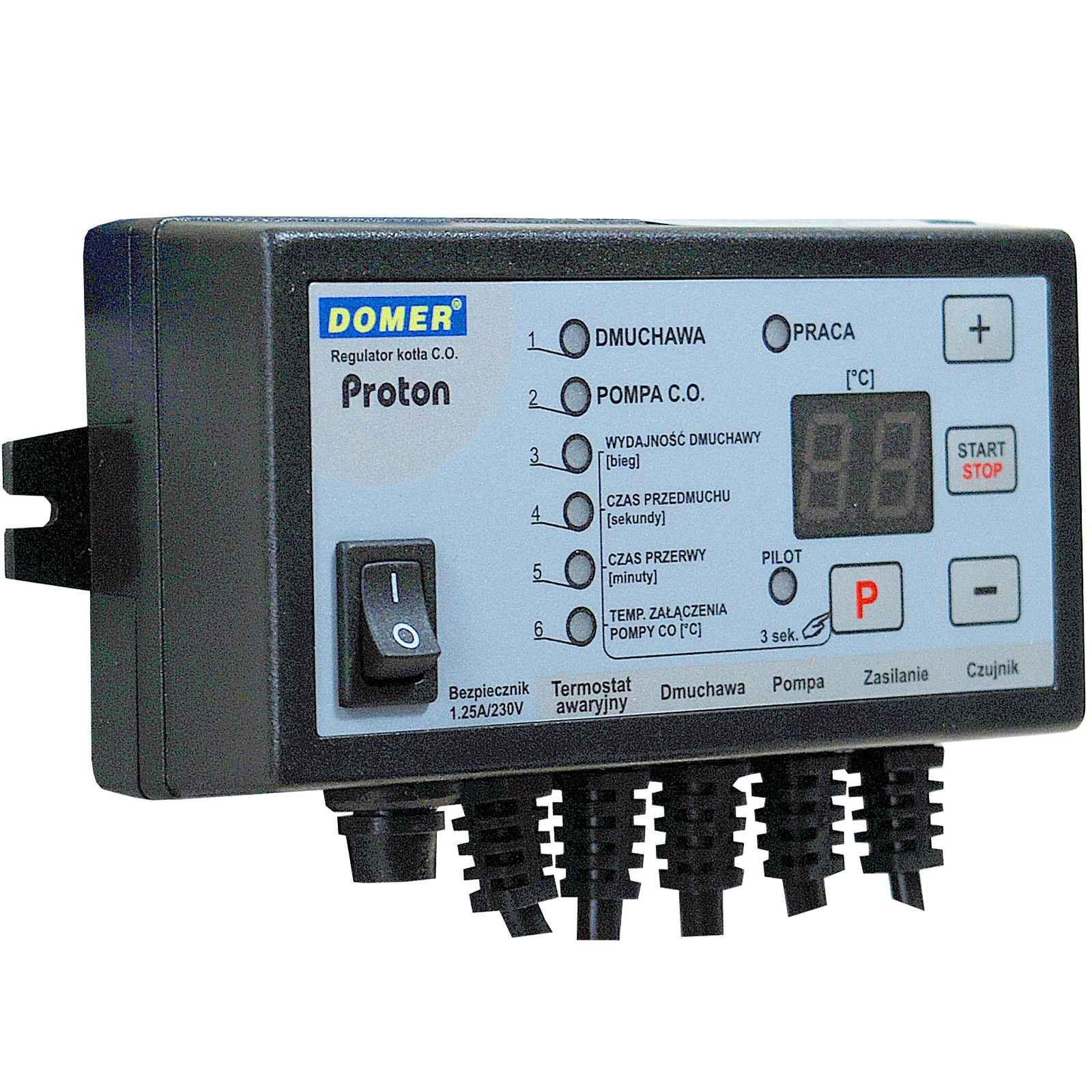

Řidicí Jednotka Ke Kotli Kotle Na Dřevo Proton Dom

Teplota vypnutí regulátoru – 25-50 °C Teplota zapnutí externího nouzového termostatu – cca 90 °C Teplota zapnutí nouzového vnitřního termostatu zařízení je přibližně 93 °C Teplota zapnutí programového nouzového termostatu – 92 °C Okolní teplota během provozu regulátoru – 5-45 °C Napájecí napětí – ~230 V Rozsah provozu teplotního senzoru – 1-100 °C Zatížitelnost výstupu čerpadla (~230 V) – 100 W Zatížitelnost výstupu dmychadla (~230 V) – 100 W Příkon regulátoru – 2 W Zapnutí čerpadla při nízkých teplotách – pod 5 °C Zapnutí čerpadla každých 14 dní na 1 minutu – zabraňuje to zastavení čerpadla po topné sezóně (podmínkou provozu této funkce je zapnutý regulátor) Rozměry regulátoru (délka, šířka, tloušťka) – 145 x 75 x 40 mm Rozteč otvorů pro upevnění na stěnu – 161 mm PRINCIP FUNGOVÁNÍ A FUNKCE Regulátor PROTON je nejnovějším modelem řídicí jednotky a zároveň nástupcem jednoho z nejspolehlivějších regulátorů na trhu – modelu YETI. Mikroprocesorový regulátor PROTON je určen k ovládání provozu ventilátoru a oběhového čerpadla v instalacích ústředního vytápění (ÚT) a disponuje výstupem pro připojení dálkového ovládání. NEJDŮLEŽITĚJŠÍ FUNKCE REGULÁTORU Plynulá regulace otáček ventilátoru – NOVÝ ALGORITMUS Regulátor PROTON umožňuje nastavení maximálních a minimálních otáček ventilátoru, což umožňuje přesné přizpůsobení výkonu, se kterým bude ventilátor pracovat. Postupné spouštění ventilátoru od minimálních po maximální otáčky prodlužuje životnost motoru a zabraňuje náhlému vzplanutí plynů nahromaděných v kotli (tzv. střílení). Zatímco konkurenční regulátory mají pro výkon ventilátoru pouze jeden parametr, u regulátoru PROTON lze nastavit minimální i maximální otáčky. KONTROLA PALIVA Tato funkce spočívá v redukci otáček ventilátoru na minimum v momentě, kdy regulátor detekuje pokles teploty i přes zapnutý přívod vzduchu. Snížení rychlosti ventilátoru nezpůsobuje nadměrné ochlazování kotle ÚT. Tato funkce se aktivuje po 30 minutách, pokud bylo dosaženo nastavené teploty, nebo po 2 hodinách, pokud nastavené teploty dosaženo nebylo (režim roztápění – 2 hodiny). FUNKCE PROTI ZAMRZNUTÍ Při teplotě pod 5 °C regulátor zapne oběhové čerpadlo, což zabraňuje zamrznutí nejvíce ohrožených částí instalace ÚT. FUNKCE ANTI-STOP Po skončení topné sezóny se každých 14 dní na 1 minutu zapne oběhové čerpadlo – to zabraňuje zablokování čerpadla během letního období (funkce funguje při zapnutém regulátoru). AUTOMATICKÉ ULOŽENÍ NASTAVENÍ Regulátor disponuje funkcí automatického uložení nastavení při výpadku napájení a po jeho obnovení se automaticky vrátí k předchozímu provozu. NÁVRAT K TOVÁRNÍMU NASTAVENÍ Regulátor umožňuje návrat k továrnímu nastavení. Tato funkce je užitečná v případě, že dojde k rozladění regulátoru nezkušenou obsluhou. SAMOČINNÝ NOUZOVÝ TERMOSTAT Externí termostat (nouzový termostat) slouží jako ochrana instalace před přehřátím, ke kterému může dojít v důsledku poruchy regulátoru nebo nesprávné obsluhy. Jedná se o speciální prvek, který při teplotě kotle 90 °C přeruší napájení ventilátoru. PARAMETRY NASTAVITELNÉ UŽIVATELEM Doba profouknutí, doba pauzy mezi profouknutími, maximální a minimální otáčky ventilátoru, teplota sepnutí oběhového čerpadla, teplota vypnutí regulátoru. PARAMETRY NASTAVITELNÉ INSTALATÉREM Kromě uživatelského konfiguračního režimu disponuje regulátor PROTON speciálním režimem, který umožňuje nastavení servisních parametrů (podrobněji v servisním návodu). Servisní režim umožňuje naprogramovat: charakteristiku ventilátoru – díky tomuto parametru může náš regulátor spolupracovat s jakýmkoliv ventilátorem dostupným na trhu (do určitého max. výkonu); výkon ventilátoru během profouknutí – sami rozhodujete, jakým výkonem má ventilátor pracovat při profouknutí; rozsah snižování otáček ventilátoru – o kolik
