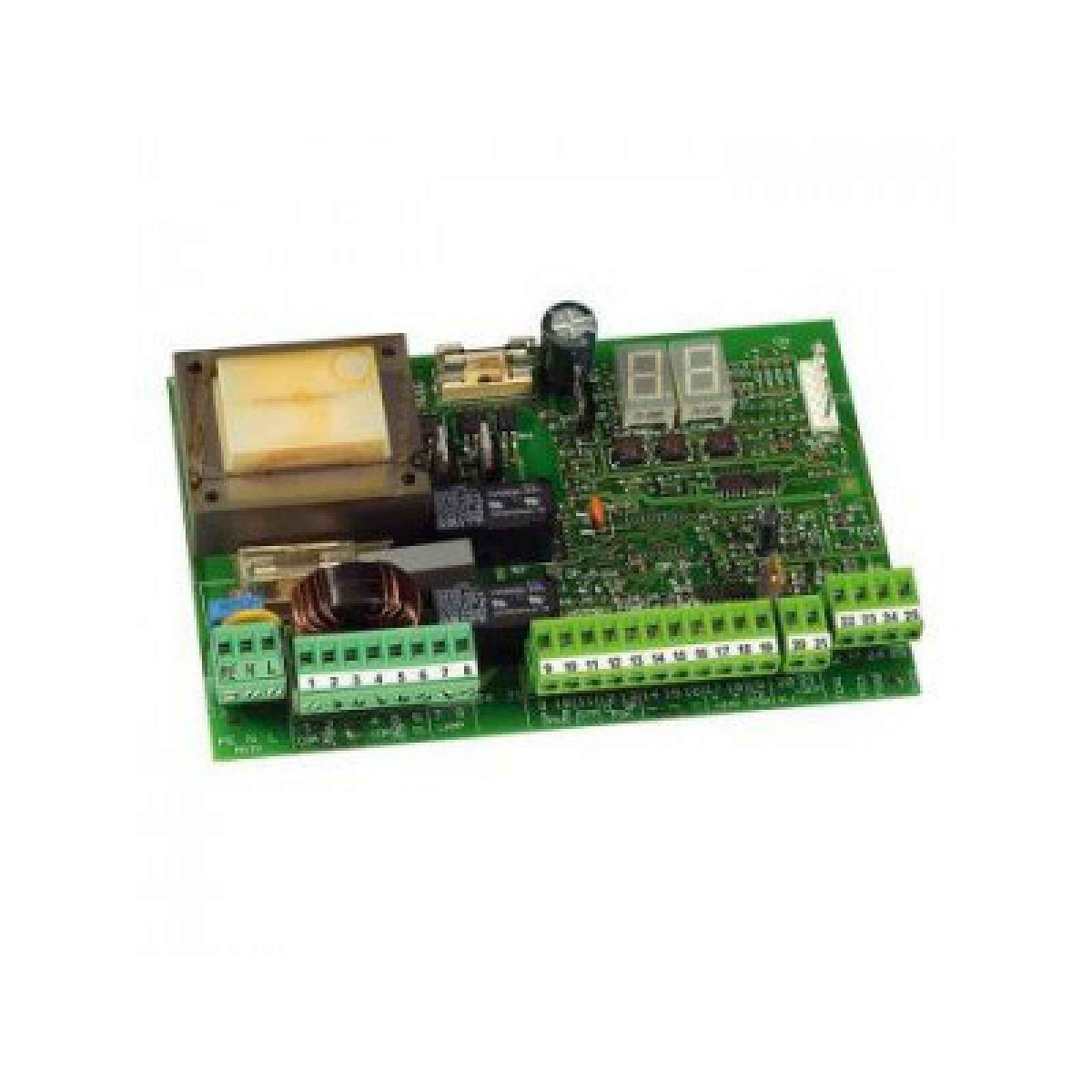

Řídicí jednotka Faac 455D (790917)

NEJDŮLEŽITĚJŠÍ VLASTNOSTI regulace síly provozu zvlášť pro každý pohon (50 úrovní) brzdění křídel brány (jemné ukončení pohybu brány) obsluha elektrozámku velmi jednoduché digitální programování tlačítka pro výběr a programování hodnot parametrů, digitální displej ukazuje funkci a hodnotu LED signalizace (na displeji) stavu ovládacích vstupů obsluha úplného a částečného otevření brány volitelně možnost připojení amperometrických senzorů (zastavení a otočení směru po setkání s křídlem na překážku) – GATEKODER. POPIS Řídicí jednotku 455 D lze použít pro všechny typy elektromechanických a hydraulických pohonů. POUŽITÍ pro elektromechanické pohony 230 Vac s koncovými spínači (např. FAAC 413 LS, 415L LS) pro hydraulické válce 230 Vac (např. FAAC 400) pro jednokřídlé brány pro dvoukřídlé brány pro brány s jedním elektrozámkem Technická specifikace Napájení – 230 V~ (+6 % -10 %) 50 (60) Hz: LED displej pro programování a kontrolu Spotřeba energie – 15 W: Max. zatížení příslušenstvím 24 Vdc – 500 mA: Počítadlo provedených pracovních cyklů Max. zatížení elektromagnetickým zámkem 12Vac-15 VA: Vstupy: otevření, otevření volného křídla (částečné), stop (nouzový spínač), bezpečnostní příslušenství při otevírání, bezpečnostní příslušenství při zavírání, napájení s uzemněním Max. výkon motoru – 800 W: Rozsah provozních teplot – -20°C +55°C: Dvě pojistky – motor a příslušenství: Výstupy: motory pohonů, pohonů, výstražná lampa, napájení příslušenství 24 V, 24 V signalizace stavu brány, fail-safe (bezpečné poškození fotobuňky), elektromagnetický zámek 12 Vac Dva způsoby programování – jednoduchý a pokročilý: Osm volitelných logických režimů – automatická A, S, AP a SP, poloautomatická E, EP, B a manuální C („dead-man“ – ovládání s přítomností člověka): Regulace momentu (síly) motoru pomocí přepínačů DIP-SWITCH, 50 úrovní pro každý motor: Další programovatelné funkce: zpětný pohyb při otevírání a zatlačení při zavírání (pro zámek elektromagnetu). ), otočení pohybu (se zastavením brány nebo okamžitou změnou směru), max. při startu došlo k předstihu, před svícením výstražné lampy Doba otevření / zavření – programovatelná od 0 do 120 s: Paměť času otevírání / zavírání se zbytkovou pamětí: Doba pauzy – programovatelná od 0 do 4 minut: Zpoždění křídel při zavírání – programovatelné od 0 do 4 minut: Rychlospojka pro připojení rádiového přijímače RP (zásuvkového) nebo dekodéru Zpoždění křídel při otevírání – 2 s – stálé: Funkce nastavitelného zpomalení a převrácení pohybu (GATECODERA): Připojovací lišta – odpojitelná s číslováním
