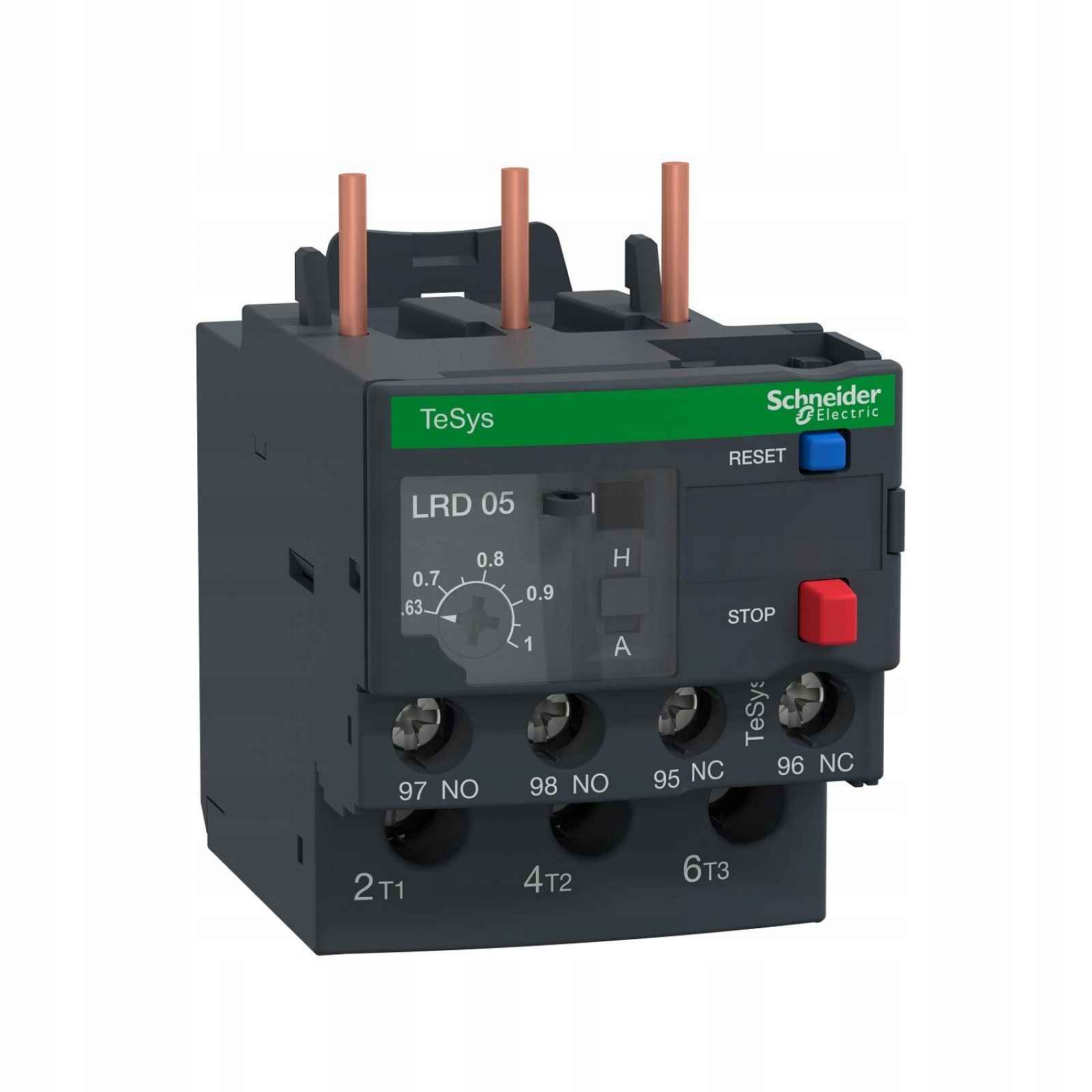

Relé přetížení 0,63-1A třída 10A LRD05 Schneider Electric
Relé patří do skupiny ochranných zařízení závislých na proudu. Celý popis ↓
Parametry
| Značka: | Schneider Electric |
Popis Relé přetížení 0,63-1A třída 10A LRD05 Schneider Electric
Relé přetížení 0,63-1A třída 10A LRD05 Schneider Electric
Kontrolují teplotu vinutí motoru nepřímo proudem proudícím v napájecích vodičích a nabízejí cennou ochranu před poškozením způsobeným: uvíznutím motoru, přetížením a zánikem jedné z fázíRelé využívají vlastnosti bimetalu ke změně tvaru a stavu při zahřátí. Když je dosaženo určité hodnoty teploty, je přepnut pomocný kontakt. Bimetal je zahříván rezistory, kterými proudí proud motoru.
Zobrazit celý popis
Rovnováha mezi přiváděným a odevzdaným teplem se určuje v závislosti na intenzitě proudu při různých teplotách. Když je dosaženo provozní teploty, relé způsobí uvolnění. Doba spouštění závisí na intenzitě proudu a předpětí relé. Pro všechny proudové koncentrace musí být tento proud menší než čas ohrožení izolace motoru.Technické údaje:Výrobce: Schneider ElectricMaximální jmenovité provozní napětí Ue: 690 VZpůsob montáže: Přímá/nezávislá montážTyp připojení hlavních kontaktů: Šroubové připojeníPočet pomocných rozpínacích kontaktů: 1Počet pomocných spínacích kontaktů: 1Třída spouštění: TŘÍDA 10 AVstup signálu vymazání: NeAutomatické vymazání: AnoTlačítko pro vymazání: Ano
