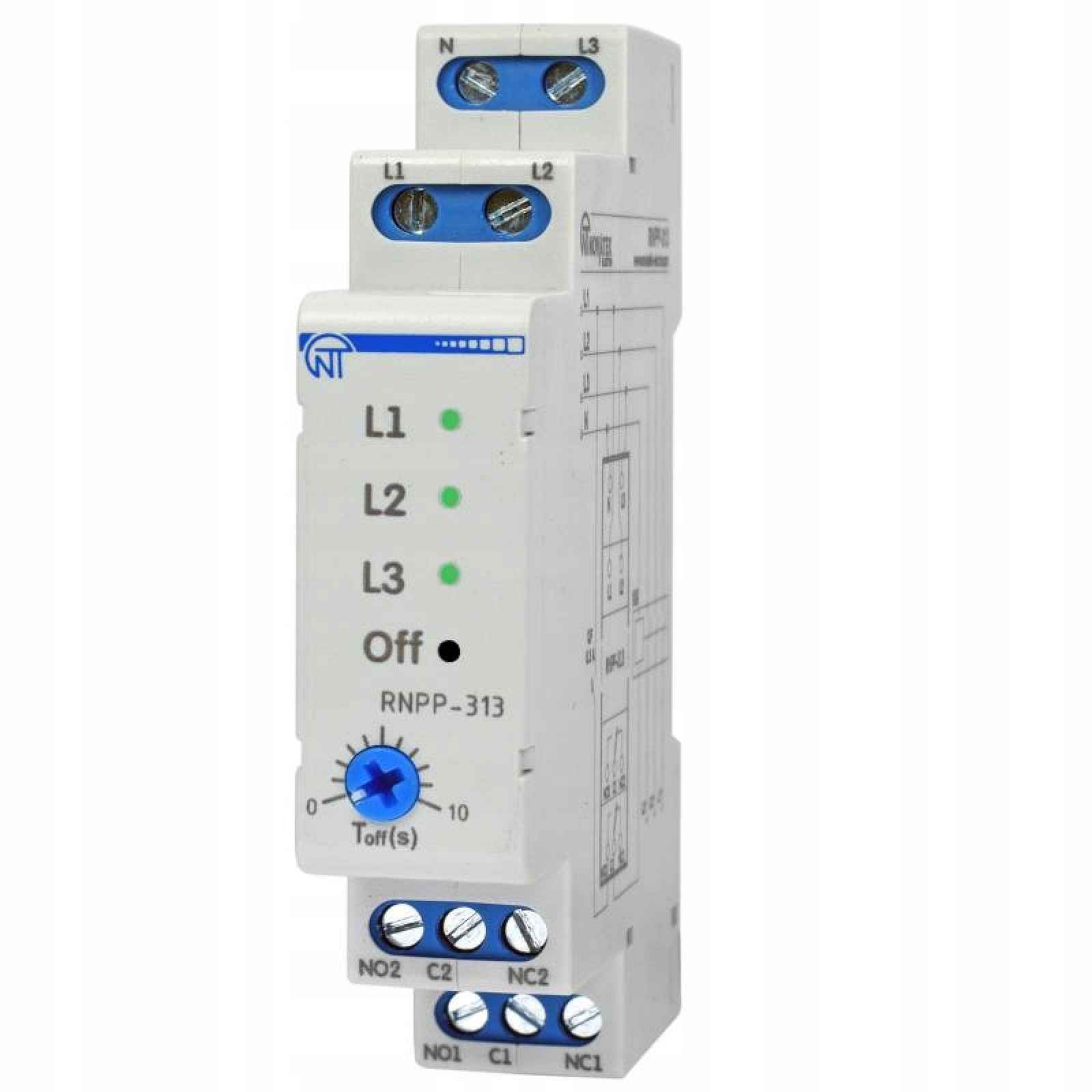

Relé napětí, symetrie a pořadí fází RNPP-313 Novatek Electro

Relé napětí, symetrie a pořadí fází RNPP-313Napěťový relé RNPP-313 je určeno pro: Pro kontrolu přípustné úrovně napětíPro kontrolu správného pořadí a absence lepení fázíPro kontrolu plnofáznosti a symetrie síťového napětí (fázové posuny)Pro vypnutí zátěže při nesprávném síťovém napětíPro kontrolu kvality síťového napětí po odpojení zátěže a jeho automatického opětovného zapnutí po obnovení parametrů napětíPro zobrazení poruchy v případě nouzové situace a zobrazení přítomnosti napětí v každé fáziPro kontrolu přetržení neutrálního vodičeZařízení umožňuje nastavit dobu zpoždění ochrany v případě fázového posunuPo obnovení parametrů síťového napětí zařízení znovu zapne zátěž po době automatického opětovného zapnutí (APZ)Zařízení využívá impulsní napájecí zdroj, což umožňuje použití RNPP-313 v obvodech s velkým zkreslením napájecího napětí RNPP-313 může fungovat v následujících režimech: Kontrola minimálního napětíV tomto režimu bude chráněné zařízení při poklesu napětí pod 195 V odpojeno od sítěKontrola maximálního napětíV tomto režimu, když síťové napětí překročí 260 V, bude chráněné zařízení odpojeno od sítěKontrola přítomnosti fázíV tomto režimu bude chráněné zařízení v případě přerušení jedné z fází odpojeno od sítěKontrola nesprávného pořadí a přítomnosti lepení fázíV tomto režimu bude v případě nesprávného připojení nebo slepení jedné z fází chráněné zařízení odpojeno od sítěKontrola fázového posunuV tomto režimu, když rozdíl napětí mezi fázemi překročí 40 V, bude chráněné zařízení odpojeno od sítěKontrola přetržení neutrálního vodičeV případě přetržení neutrálního vodiče bude chráněné zařízení odpojeno od sítě a indikátory LINE a OFF zhasnouKontrola přítomnosti fází je zachována v každém režimu provozu zařízení. Ve všech režimech zařízení bude fungovat při přerušení fází nebo poklesu napětí pod 100 V v jedné nebo několika fázích během nastaveného času 0,25 sekundy výhody: Připojení přes stykačPřepínací kontaktVelmi kompaktní velikostOdolnost vůči rušení díky impulsnímu napájecímu zdrojiJednoduchá konfigurace Použití: Pro kontrolu fázového a lineárního napětí v třífázové sítiPro ochranu třífázového nebo v některých případech jednofázového zařízení před poruchami v třífázové síti, jako jsou: porucha napětí, nesprávné pořadí a lepení fází, neúplnost a asymetrie napětíIdeální pro ochranu chladicích a ventilačních systémůV kompaktních ovládacích skříních, kde je nutné ušetřit místo Hlavní možnosti: Kontrola přípustné úrovně efektivního napětíKontrola správného pořadí fází a nepřítomnosti jejich lepeníKontrola plnofáznosti a symetrie síťového napětíOdpojení zátěže přerušením napájecího obvodu stykače v případě výskytu podmínek provozuKontrola kvality síťového napětí po odpojení zátěže a jeho automatické opětovné zapnutí po obnovení parametrů napětí Technické údaje: Velikost: 1 DIN (18 mm)Nominální provozní napětí: 230/400 ACMaximální proudové zatížení (určeno stykačem): 5 АTyp ochrany: ztráta fáze, symetrie fází, výměna fází, slepování fázíZpůsob ovládání: knoflíky (regulátory)Indikace: ne
