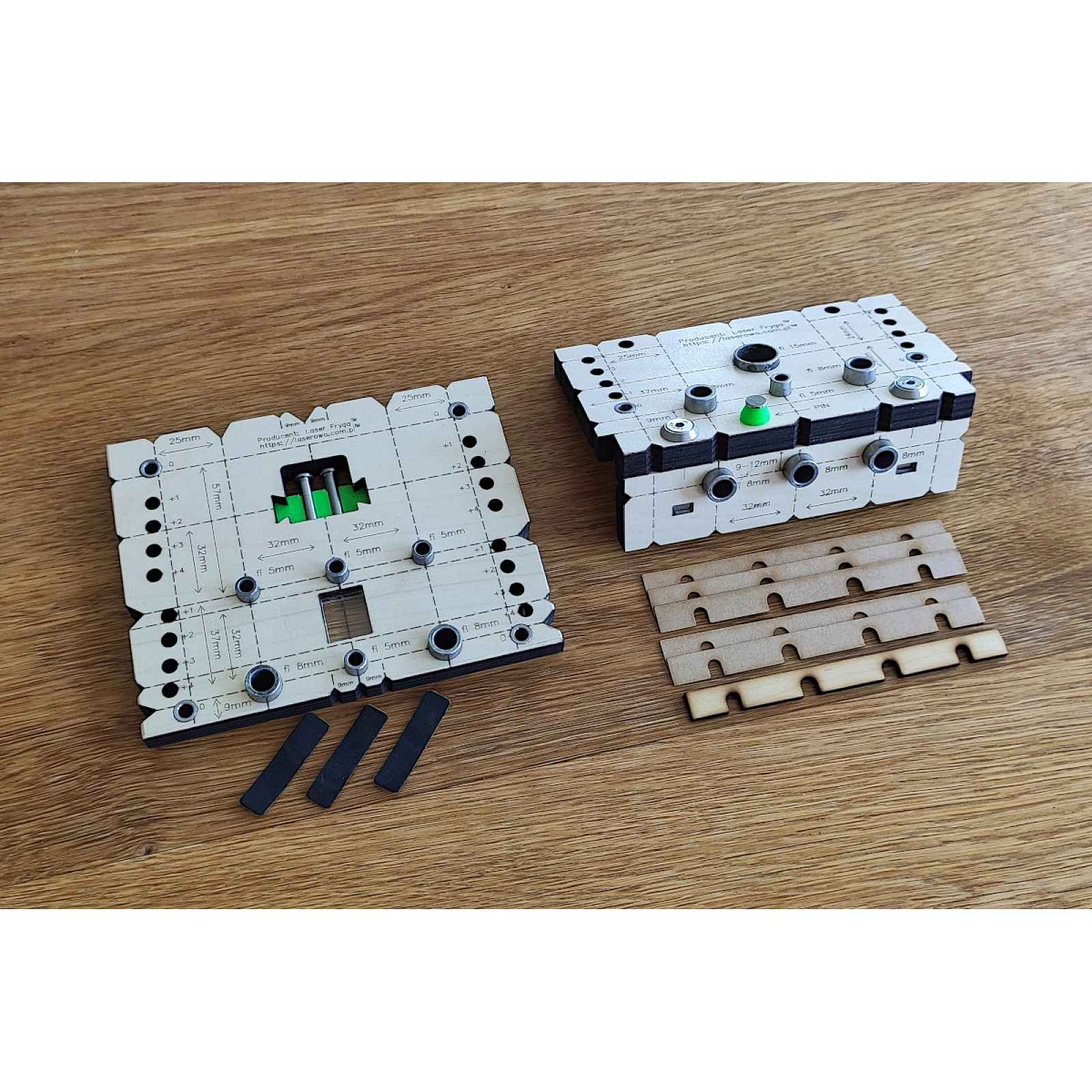

Regulovatelná excentrická šablona – v3 přepážka, police, kalené pouzdro 55HRC

S pomocí hlavní šablony:Sestavíte korpus na excentry + kolík,Sestavíte korpus na samotné kolíky,Provedete různé kolíkové spoje (kolík 8 mm): jednoduché prodlužování, úhlové – 90 stupňů, úhlové – 45 stupňůNainstalujete přepážku – navíc potřebujete dlažbu pro rovné povrchy,S pomocí dlaždice pro ploché povrchy můžete navrtat:Otvor pro excentrický trn fi 5 mm a kolík fi 8 mm (přepážka),Otvory pro podpěry polic fi 5 mmOtvory pro trny excentrických spojů fi 5 mm (Rafix 20, VB36, Expando 6, Flipper, PK2, atd)Potřebné nástroje:vrták nebo fréza o průměru 15 mm,vrták o průměru 8 mm,vrták o průměru 5 mm,omezovač hloubky vrtání (volitelně),vrtačka nebo šroubovák.Provedení přepážky: https://youtu.be/jV4XaG8PjCkNa videu verze v4 šablony. U tohoto setu používáme k vrtání otvorů uprostřed boku dlažbu.Šablonou lze stejně rychle provést kolíkové spoje:- 90stupňové připojení: www.youtube.com/embed/tISBjOloldg- spojení pod úhlem 90 stupňů, řezání 45 stupňů: www.youtube.com/embed/IYC6HTcvX0s- spojení pod úhlem 90 stupňů, uprostřed mixéru/desky: www.youtube.com/embed/40OJKBhlShAprodlužování mixéru: www.youtube.com/embed/N7WGEtqjqXYNastavení šablony – v případě zjištění nedostatku osy otvorů horní a spodní desky: https://youtu.be/cNH003NpFmMFunkce produktuŠablona umožňuje vytvoření korpusu (spojení boků s věnci): na nábytkový kolík 8 mm,na excentry 15 mm, délka dříku 34 mm,na excentry a kolíkynouzově možnost sestavení korpusu excentrem o délce třepení 24 mmVyrobíte přepážku v tělese:s pomocí dodatečné desky pro ploché povrchy vytvoříte přepážku a vyvrtáte otvory pro podpěry polic,po demontáži malé desky umožňuje vrtání otvorů i uprostřed desky (montáž přepážky),spojíte na 8 mm kolíky nejen nábytkové desky, ale také desky, lepidla apod.šablona je symetrická, takže můžete bez problémů vyvrtat levou i pravou stranu a dolní i horní část věnce vrtáním od gravírované strany šablony,nárazníky ve formě zasouvacích do otvorů pinů umožňují rychlé přezbrojení nástroje,V šabloně je úložný prostor pro polohovací kolík, díky kterému minimalizujeme riziko jeho ztráty,štěrbinky v šabloně umožňují nastavení šablony na linku,vysoká trvanlivost díky použití tvrzených vrtacích pouzder pro zpevnění otvorů,díky použití kovových šroubů a podložek M5 lze šablonu opakovaně demontovat bez ztráty přesnosti,Šablona vyrobená pomocí CNC laseru zaručuje velmi vysokou přesnost (0.01 mm) ve srovnání s jinými výrobními technikami, např. 3D tiskem (0.1 mm),Překližka jako základní materiál velmi dobře polohuje a svisle tvaruje dutinky a díky odolnosti vůči vysokým teplotám dutinky nevypadávají při intenzivní práci, jako je tomu u plastových šablon (3D tisk)sestavení korpusu nevyžaduje žádné měření,otvory ve věnci jsou umístěny ve středu tloušťky desky 18 mm, ve vzdálenosti 9 mm od okraje,díky přiloženým vzdálenostem umožňuje práci s deskami o tloušťce 18-24 mm,velké podložky umožňují pevnější utažení dlaždic bez poškození šablony,Vlastnosti produktušablona je vyrobena z lakované překližky o tloušťce 12 mm,všechny vrtací pouzdra jsou vyrobeny z kalené oceli,hlavní otvor pod kolík je vyztužený ocelovou vložkou,hlavní otvory pro polohovací kolík jsou zesíleny ocelovými dutinkami,vzdálenost od trnu ke středu otvoru 15 mm – 57 mm,dlaždice spojené šrouby M5,v malé desce jsou kovové podložky,rozměry:velká deska – 150x84 mmmalá deska – 138x36 mmPotřebné příslušenstvívrták nebo fréza o průměru 15 mm,vrták o průměru 8 mm,vrták o průměru 5 mm,omezovač hloubky vrtání (volitelně),vrtačka nebo šroubovák.Nejčastější dotazyOtázka: Jaká je trvanlivost šablony?Odpověď: Překližka je materiál, který se dobře osvědčuje v truhlářských šablonách. Je lehká a dobře drží rozměry. V otvory vložené dutinky zaručují vysokou odolnost proti otěru. Používáme vysoce kvalitní lakovanou překližku italské nebo finské výroby.Otázka:Je možné vyměnit pouzdra?Odpověď: Takto lze vyměnit pouzdra. Od okamžiku uvedení tvrzených pouzder do nabídky jsme však od našich zákazníků takové požadavky neměli.Otázka: Jak kalibrovat šablonu?Odpověď: Uvolněte
