Regulátor hladiny kapaliny pro hydrostatickou sondu, indikátor hladiny kapaliny
Regulátor hladiny kapaliny, ukazatel hladiny pro hydrostatickou sondu.Zařízení slouží k signalizaci hladiny kapaliny na základě spolupráce s hydrostatickými sondami.Standardně ovladač spolupracuje se sondou s proudovým výstupem 4-20 mA. Celý popis ↓
Popis Regulátor hladiny kapaliny pro hydrostatickou sondu, indikátor hladiny kapaliny
Pokud máme napěťovou sondu 0-10V, je třeba použít rezistor 500R paralelně se vstupními svorkami sondy.Hydrostatická sonda může mít libovolný rozsah měření, protože ukazatele hladiny mohou být škálovány (parametizovány).Můžeme nastavit, že při proudu ze sondy 20 mA bude na displeji zobrazena libovolná indikace úrovně, např. 200 cm, 100 % nebo jiné (pokládáme to do parametru puh).Navíc ovladač má 4 relé s spínacím kontaktem bez potenciálního:Dva relé ALL, AL, spínané pod určitou úrovníDva relé…
Zobrazit celý popis

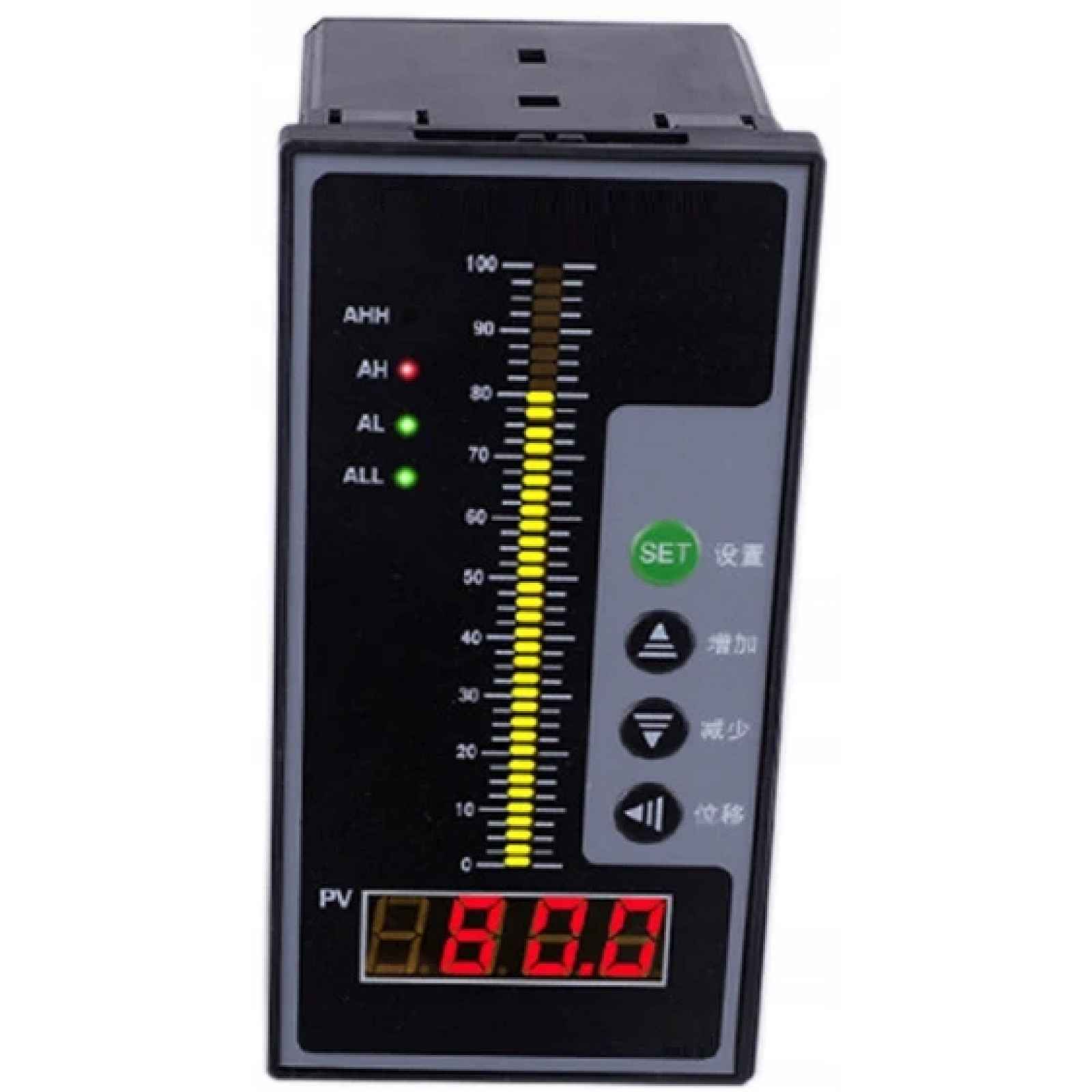

AH, AHH, se zapínají nad určitou úrovní.Prahové hodnoty zapnutí relé můžeme nastavit v parametrech.Popis předního paneluAlarmové relé velmi vysokého stavu AHHRelé alarmu vysokého stavu AHAlarmový relé nízkého stavu ALRelé alarmu velmi nízkého stavu ALLUkazatel hladiny vodyČíselný indikátor aktuálního stavu (škálovatelný)Funkční tlačítko SET (vstup do menu, schválení)Tlačítko zvýšitTlačítko zmenšitDalší tlačítkoSchéma připojení zařízeníNapájecí napětí 230VAC, 4 relé s spínacím kontaktem, vstupní sonda 4-20 mA (nebo 0-10 V po použití rezistoru 500R).Na pinu 13 je napětí +24 VDC pro napájení sondy.Technické parametry:Napájecí napětí 230VACPříkon 5 WTyp vstupní sondy 4-20 mA (volitelně 0-10 V po použití rezistoru)Počet alarmových výstupů 4Maximální proud alarmových relé 5APracovní teplota -20 až 60 °CProvozní vlhkost 5-85 % (bez kondenzace)Doba odezvy regulátoru 500 msTolerance indikací 1%Rozměry 160x80x90 (výška/šířka/hloubka)
